Сына қақпақшасы

Ірі сыналы қақпақ клапанының өндірушісі және біріктірілген жеткізуші ретінде Waits алғаш рет 1994 жылы АҚШ-та құрылды және 2008 жылы Қытайда филиалын құрды. Оның Вэнчжоу мен Тяньцзиньде екі өндірістік базасы бар, оның Вэнчжоуда жаһандық бас кеңсесі бар. Сына қақпақ клапаны жақсы тығыздау өнімділігімен және ыңғайлы жұмысымен ерекшеленеді және өнеркәсіптік құбыр жүйелерінде кеңінен қолданылады. Оның бірегей дизайны тозуға төзімді және ұзақ қызмет мерзімі бар баспа құралдарының ағынын тиімді басқара алады.

Сұрау жіберу

Өнім Сипаттамасы

Сына ысырма клапаны жоғары сапалы өнеркәсіптік клапан болып табылады. Қолайлы баға, жоғары шығындар өнімділігі, шығындарыңызды үнемдей алады. Өте жақсы сапа, тамаша тығыздау және тозуға төзімділік, ұзақ уақыт бойы тұрақты жұмыс істей алады. Ол Оңтүстік-Шығыс Азиядағы/Солтүстік Америкадағы/Еуропадағы әртүрлі өнеркәсіптік құбыр жүйелерінде кеңінен қолданылады және мұнай, химия өнеркәсібі, суды үнемдеу және т.б. салаларда өте қолайлы. Бұл сенімді құбыр ағынын басқару жабдығы.

Іске асыру стандарттары

Дизайн стандарттары	API 6D API600, API603, ASME B16.34, DIN 3352, EN1984
Фланец стандарттары	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Қосылу әдістері	RF, RTJ, BW
Тестілеу және қабылдау	API598, API6D, DIN 3230, EN 12569
Құрылымдық ұзындығы	ASME B16.10, DIN3202, EN 558-1
Қысым және температура көрсеткіштері	ASME B16.34,
Отқа төзімді сынақ	API607, API6FA
Төмен ағып кету стандарттары	ISO 15848-1, API 622
Коррозияға қарсы дизайн	NACE MR 0103, NACE MR 0175

Қолданба

Өлшем	NPS 2″ ~ NPS 48″ DN50~ DN1200
Қысым диапазоны	CL150~ CL2500 PN10~ PN420
Температура диапазоны	；-40°C ~ +600°C
Қолдану ауқымы	Кран суы, канализация, құрылыс, мұнай, химия өнеркәсібі, тамақ, медицина, тоқыма, электр энергетикасы, кеме жасау, металлургия, энергетика жүйесі және т.б.
Жүргізу режимі	Турбиналық, пневматикалық, электрлік
Клапан корпусы/клапан қақпағы	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A,5A,6A), қорытпа 20, Monel...
Клапан тақтасы/клапан орны	WCB,WC6,WC9 LCB, CF8, CF8M, CF3, CF3M+D507,STL
Клапан бағанасы	F6A F304 F316 F51 F53 Monel K500
Клапан бағанының гайкасы	Мыс қорытпасы
Қаптама	Иілгіш графит, графит асбесті қаптама, политетрафторэтилен...

Өнімділік мүмкіндіктері

1. Қақпаның екі тығыздағыш беті бар. Ең жиі қолданылатын қақпаның екі тығыздағыш беті сына пішінін құрайды. Сына бұрышы клапанның параметрлеріне байланысты өзгереді және әдетте 5 ° құрайды.
2. Сына ысырма клапанының нығыздалу принципі сыналы ысырмадағы екі нығыздау беті мен клапан корпусындағы екі нығыздау бетінің тығыз үйлесуі арқылы тығыздауға қол жеткізу болып табылады.
3. Клапан бағанасы қақпаны ашу және жабу үшін басқаратын әртүрлі әдістерге сәйкес сына ысырма клапаны көтерілетін бағаналы ысырма клапанына (көтергіш бағаналы ысырма клапан) және жасырын бағаналы қақпа клапанына (айналмалы бағаналы қақпа клапаны) бөлуге болады. .
4. Сына ысырма клапаны әртүрлі қақпа құрылымы формаларына сәйкес серпімді қақпа клапанына және қатты қақпа клапанына бөлуге болады.
5. Клапанның корпусы құйылған, клапанның корпусы мен клапанның қақпағы болттармен біріктірілген, ал ортаңғы фланец орама тығыздағышпен тығыздалған. Металл сақиналар тұтынушылардың ерекше талаптары болған кезде қосылу үшін де пайдаланылуы мүмкін.
6. Арна тегіс және шығын коэффициенті аз. Тығыздау беті аз эрозияға ұшырайды және ортамен эрозияға ұшырайды.
7. Тығыздау беті легирленген болаттан немесе қатты қорытпадан жасалған, ол жақсы тозуға және тозуға төзімділікке ие.
8. Иілгіш графит толтырғышы қолданылады, тығыздау сенімді, ал операция жеңіл және икемді.
9. Орташа ағынның бағыты шектелмейді, кедергі жоқ, қысым төмендемейді.
10. Пішіні қарапайым, құрылымының ұзындығы қысқа, дайындау процесі жақсы, қолдану аясы кең.

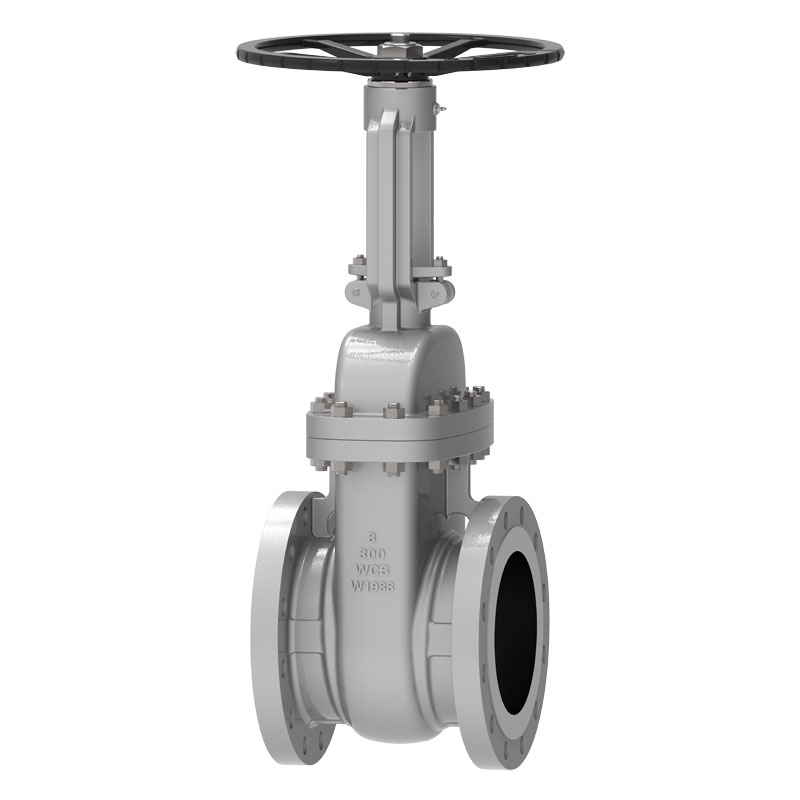

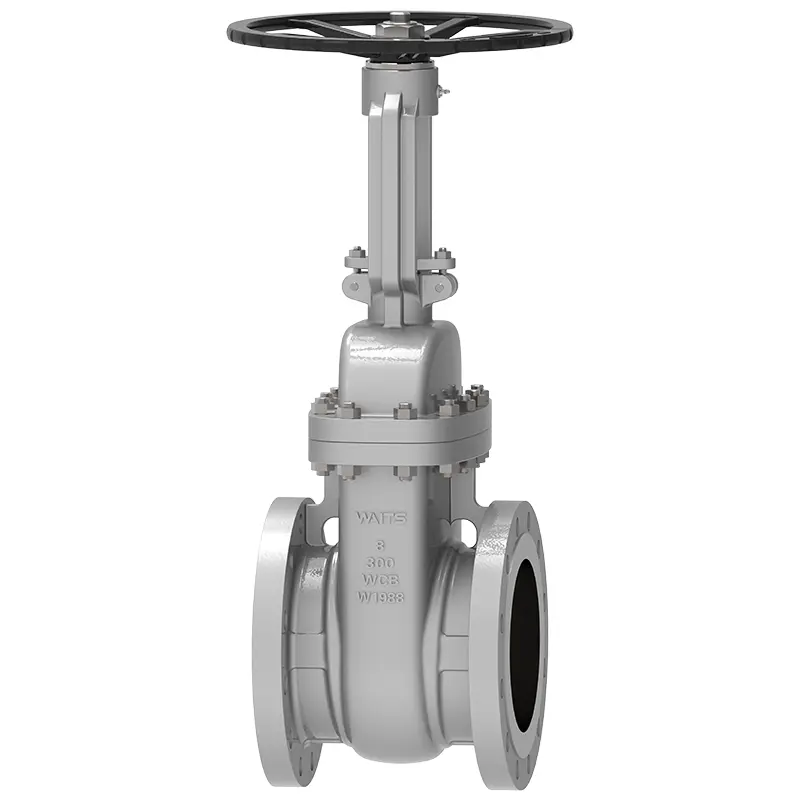

Wedge Gate Valve
