Шарлы клапан

Waits Valve өзінің толық өндірістік желісімен сізді шарлы клапан өнімдерімен қамтамасыз ете алады. Бізде клапандарды жобалау мен өндіруде бай тәжірибеміз бар, өнім сапасы мен оған қатысты қызметтерді, өнімнің жеңілдікті бағасын және уақтылы жеткізуді талап етеді. Біз әртүрлі қолданбаларды толығымен қарастырамыз және API6D/ ISO17292/BS5351 және т.б. сияқты әртүрлі өндірістік стандарттарды қабылдаймыз.

Сұрау жіберу

Өнім Сипаттамасы

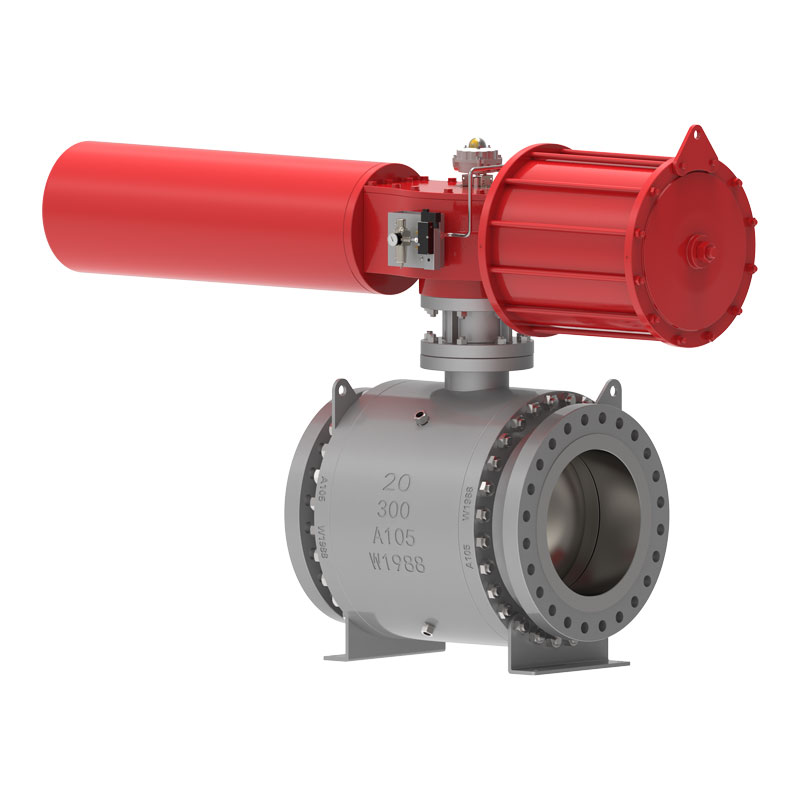

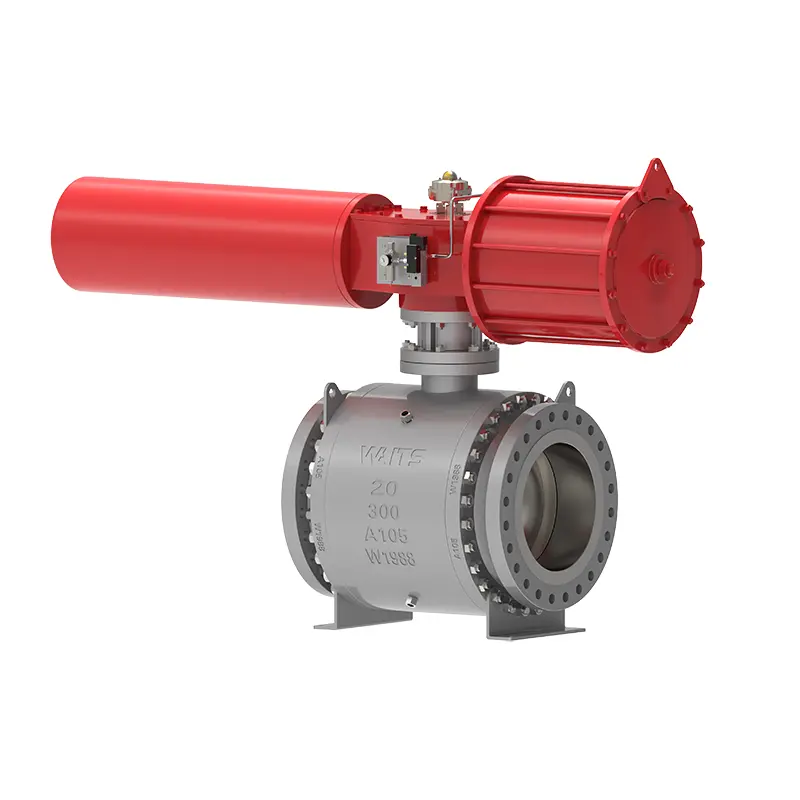

Трунион шар клапаны - бұл болат шарикті клапан, ол өнімділік пен пайдаланудың жалпы мерзімін толығымен ескере отырып жобаланған және жасалған. Клапанның корпусы жоғары сапалы материалдармен соғылған, шар орнатылған, ортаңғы фланец пен мойын болттармен бекітілген. Жоғарғы және төменгі ағындағы клапан орны бір поршеньді әсерлер, DBB функциясы. Бұл ретте клапан орны мен шар арасындағы тығыздағыштың үш құрылымы бар:

1. Дәстүрлі жұмсақ тығыздағыш құрылымы;

2. Үшбұрышты сақина тығыздағыш құрылымы;

3. Қатты тығыздағыш құрылымы.

Іске асыру стандарттары

Дизайн стандарттары	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Фланец стандарттары	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Қосылу әдістері	RF，RTJ,BW
Тестілеу және қабылдау	API598, API 6D, BS12569;
Құрылымдық ұзындығы	ASME B16.10, BS 558, BS12982, ISO 5752;
Қысым және температура деңгейлері	ASME B16.34,
Өрттен қорғау талаптары	API6FA API607
Төмен ағып кету стандарттары	ISO 15848-1, API 622
Коррозияға қарсы дизайн	NACE MR 0103，NACE MR 0175

Қолданба

Өлшем	NPS 1” ~ 60” DN25~DN1500
Қысым диапазоны	Сынып150~ 2500 PN10-PN420
Температура диапазоны	；-196℃ ~ +260℃
Қолдану ауқымы	Кран суы, канализация, құрылыс, мұнай, химия өнеркәсібі, тамақ, медицина, тоқыма, электр энергетикасы, кеме жасау, металлургия, энергетика жүйесі және т.б.
Жүргізу режимі	Турбиналық, пневматикалық, электрлік
Клапан корпусы	Соғылмалар: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Құймалар: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Доп	Сфера: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Клапан орнының тірек сақинасы	Орындық тірек сақинасы: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Клапан орынының кірістіруі	PTFE, RPTFE, нейлон, девлон, PEEK
Клапан бағанасы	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Өнімділік мүмкіндіктері

1. Клапанның өзегі дұрыс жұмыс істемеу салдарынан клапанның өзегі клапан корпусынан шығып кетуін болдырмауға арналған.
2. Шарлы клапанның отқа төзімді және антистатикалық құрылғысы бар.
3. Төтенше жағдайдағы май бүрку порттары клапан орнының тығыздағышында және клапан бағанының тығыздағышында жасалған. Қалыпты герметика тығыздағыш майына байланысты емес. Тығыздау беті зақымдалған және ағып кетуге себеп болған кезде, жедел жөндеу үшін тығыздағыш майды бүркуге болады. Әрбір май бүрку порты майды бүрку клапанымен және енгізілген бір жақты клапанмен жабдықталған.
4. Су төгетін клапан клапанның қуысын желдету және төгу үшін клапан корпусының ең төменгі орнына орнатылады; желіде клапан қуысын желдету және тазалау үшін клапан корпусының жоғарғы бөлігінде желдеткіш клапан орнатылған. Су төгетін клапан мен желдеткіш клапан қауіпсіздікті, сенімділікті және ыңғайлылықты қамтамасыз ету үшін оқшаулау клапандары немесе арнайы ағызу буындары болуы мүмкін.
5. Ол әртүрлі жетек құрылғыларына, соның ішінде тұтқаларды, червякты берілістерді, электрлік, пневматикалық, газ-сұйықтықты, электрогидравликалық байланыстыруды және т.б. сәйкес келетін қосу тақтасымен жабдықталған.
6. Дәнекерленген ұштары бар клапан материал беріктігінің бейімділігі мен дәнекерлеу қабілетін қамтамасыз ету үшін пайдаланушының құбыр өткізгіш материалының дәрежесіне сәйкес клапанның соңғы материалын (өтпелі бөлім) реттей алады. Екі шетінде гильзалары бар клапандар үшін гильзалардың ұзындығы жердегі дәнекерлеу операцияларының тығыздағыш материалдарға әсер етпеуін қамтамасыз ете алады.
7. Жерленген дизайн. Жерленген клапандар үшін жер үстіндегі операцияларды жеңілдету үшін клапанның өзегі жобаның қажеттіліктеріне сәйкес ұзартылады, ал сәйкес май айдау, ағынды суларды ағызу және желдету құрылғылары құбырдан жерге дейін ұзартылады. Жерленген және көтерілген клапанның биіктігін тапсырыс беруші береді.
