Фланецті қалқымалы шарикті клапан

Жоғары сапалы фланецті қалқымалы шарикті клапан жеткізушісі ретінде Waits бай салалық тәжірибесі бар және әртүрлі салалар мен қолданбалардың жеке қажеттіліктерін жақсырақ қанағаттандыру үшін тұтынушыларға әртүрлі теңшелген қызметтерді ұсына алады. Біз API602/ ISO17292/BS5351 және т.б. сияқты стандарттарды қабылдай аламыз және өнім сапасын қамтамасыз ету үшін бүкіл процесс барысында стандарттарға сәйкес өндіріп, қабылдай аламыз.

Сұрау жіберу

Өнім Сипаттамасы

Фланецті қалқымалы шар клапаны мүмкіндігінше қызмет ету мерзімі мен сенімділігін қамтамасыз ету үшін біз әзірлеген және шығарған. Шарлы клапан өнімінің бұл түрі Америка мұнай институты стандартының API 608 & API 6d және британдық BS 5351 стандартының дизайн талаптарына сәйкес келеді және Американдық механикалық инженерлер қоғамының ASMEB16.34 стандартына сәйкес келеді.

Іске асыру стандарттары

Дизайн стандарттары	API 6D, API 608, ASME B16.34, ISO 17292, BS5351,
Фланец стандарттары	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627
Қосылу әдістері	RF，RTJ,BW
Тестілеу және қабылдау	API598 API 6D BS12569
Құрылымдық ұзындығы	SME B16.10, BS 558, BS12982, ISO 5752
Қысым және температура деңгейлері	ASME B16.34,
Өрттен қорғау талаптары	API6FA API607
Төмен ағып кету стандарттары	ISO 15848-1, API 622
Коррозияға қарсы дизайн	NACE MR 0103，NACE MR 0175

Қолданба

Өлшем	NPS 1/2” ~10” DN15~DN250
Қысым диапазоны	150LB–600LB, PN10–PN64
Температура диапазоны	；-29℃ ~ +200℃
Қолдану ауқымы	Кран суы, канализация, құрылыс, мұнай, химия өнеркәсібі, тамақ, медицина, тоқыма, электр энергетикасы, кеме жасау, металлургия, энергетика жүйесі және т.б.
Жүргізу режимі	Турбиналық, пневматикалық, электрлік
Клапан корпусы	Соғылмалар: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Құймалар: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Доп	Сфера: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Клапан орнының тірек сақинасы	Орындық тірек сақинасы: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Клапан орынының кірістіруі	PTFE, RPTFE, нейлон, девлон, PEEK
Клапан бағанасы	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Өнімділік мүмкіндіктері

1. Waits әзірлеген және шығарған фланецті қалқымалы шарикті клапан жақсы герметикалық өнімділігі, төмен үйкеліс коэффициенті және шағын жұмыс моменті бар ерін тәрізді тығыздағыш клапан орынды қабылдайды.
2. Клапанның өзегі төменнен орнатылған, бұл оның қысым астында ұшып кетуіне жол бермейді. Өрт сияқты ерекше жағдайларда ол клапанның өзегінің тығыздалуын қамтамасыз ету үшін клапанның корпусымен металл контактісін құра алады.
3. Ол отқа төзімді және антистатикалық дизайнға ие.
4. Тұтқаны ауыстырып-қосқыш күйін көрсетуі мүмкін, ал жалпақ басты клапан бағанасы мен тұтқа арасындағы байланыс дұрыс реттелмейді.
5. Дұрыс жұмыс істемеу үшін клапанның толық ашық және толық жабық күйінде құлыптау саңылаулары бар.
6. Көлемі жағынан салыстырмалы түрде шағын және салмағы жеңіл, жиі жұмыс істеуге, тез ашуға және жабуға қолайлы; күту оңай; орнату бағытымен шектелмеген; шағын сұйықтыққа төзімділік, діріл жоқ және төмен шу.

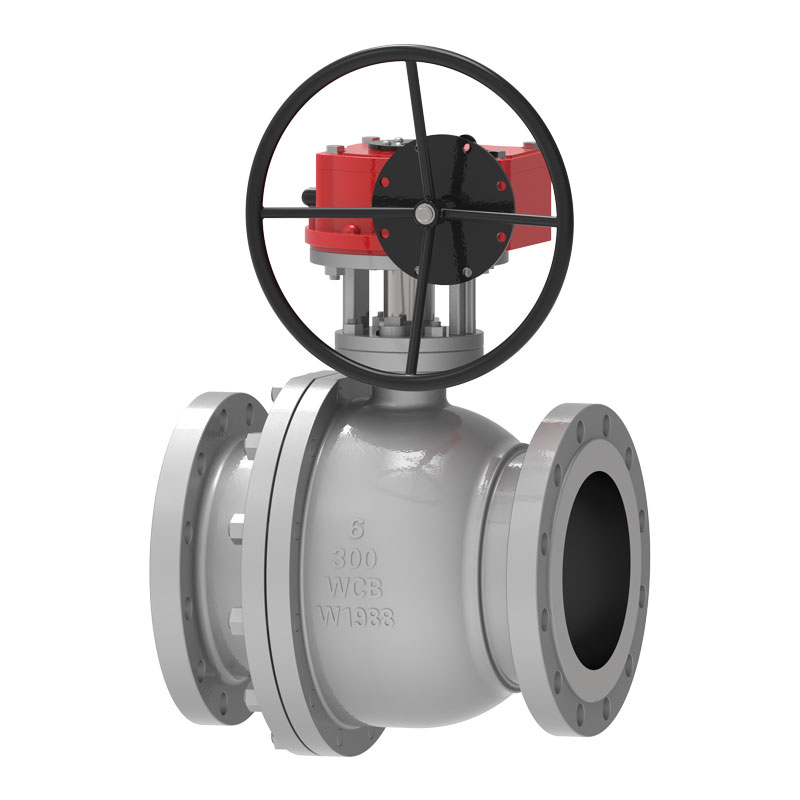

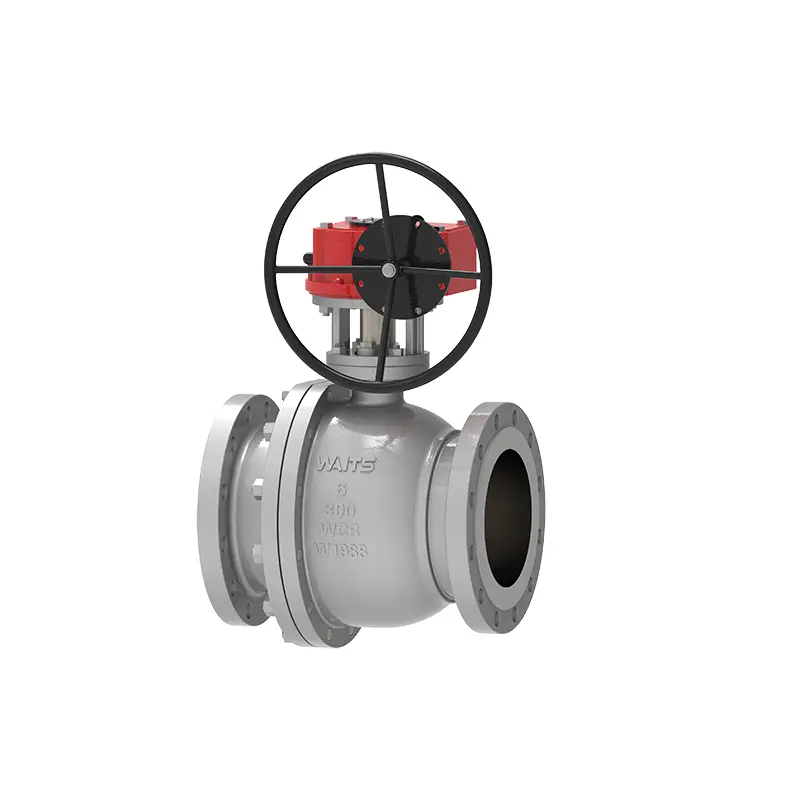

Flange Floating Ball Valve
