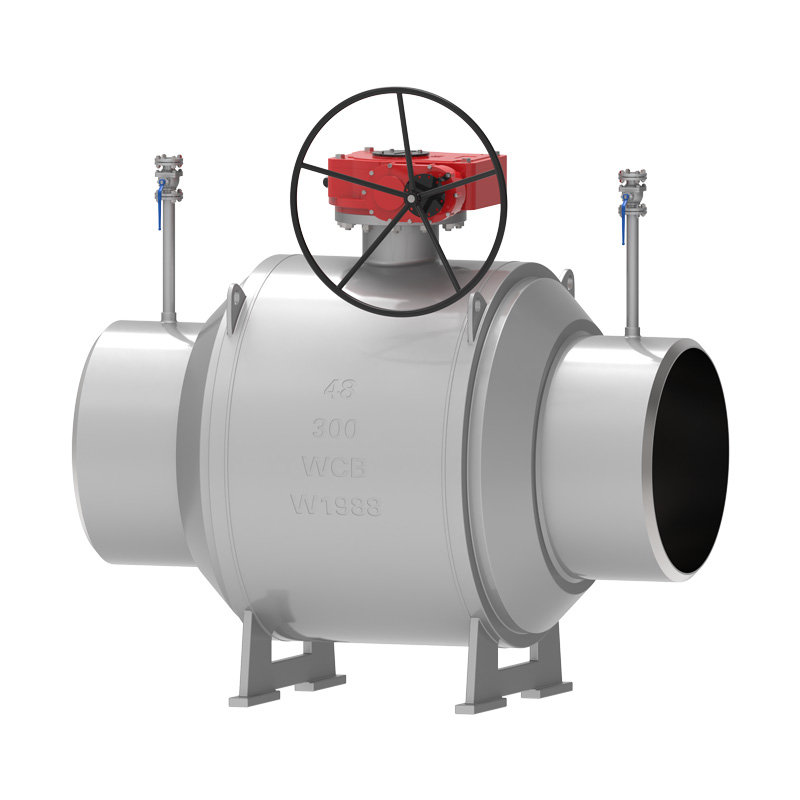

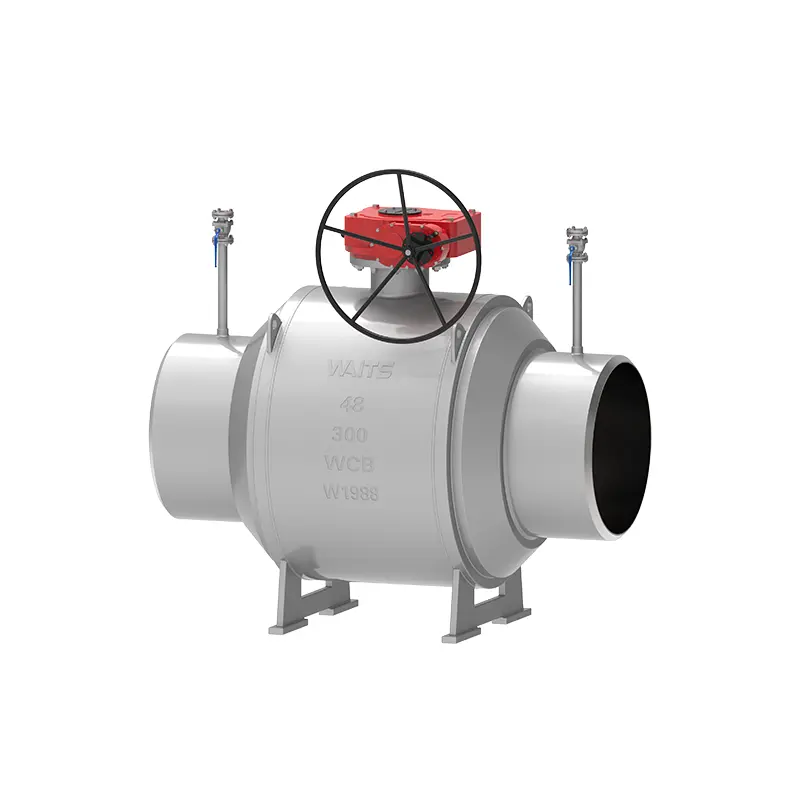

Толығымен дәнекерленген шарикті клапан

Waits - ірі клапан өндірушісі және толық дәнекерленген шарикті клапан - біз қамтамасыз ете алатын өнімдердің бірі. Бұл өнімнің клапан орны көміртекті тефлонды тығыздағыш сақинадан және дискілі серіппеден тұратындықтан, оның қысым мен температураның өзгеруіне күшті бейімделуі бар және белгіленген қысым мен температура диапазонында ағып кетпейді. Таяу Шығыстағы газ тасымалдау жобаларында және Солтүстік Еуропадағы жылыту жобаларында толығымен дәнекерленген шар клапандары кеңінен қолданылады.

Сұрау жіберу

Өнім Сипаттамасы

Толығымен дәнекерленген шарикті клапан жиі қолданылатын шар клапанының өнімі болып табылады. Ол шардың айналуын басқару үшін май қысымын немесе пневматикалық күшті қолдана алады және ағын жылдамдығын реттей алады. Өнімділік тұрғысынан ол коррозияға төзімді, тығыздауда сенімді, ашу және жабу оңай және ағынды реттеудің кең спектріне ие. Сондықтан ол мұнай, химия өнеркәсібі, табиғи газ, қағаз жасау, су тазарту және электр энергетикасы салаларында кеңінен қолданылады.
Waits шығарған толық дәнекерленген шарикті клапан тамаша өнімділікке, ықшам құрылымға, оңай жұмыс істеуге және ұзақ қызмет ету мерзіміне ие, олардың барлығы біздің қатаң сапа тексеру жүйесінен өтті. Қолдану кезінде үлгіні тасымалдаушы және жұмыс жағдайлары сияқты факторларға сәйкес таңдауға және дұрыс орнату және пайдалану, сондай-ақ кейінгі жүйелі тексеру және техникалық қызмет көрсету арқылы шар клапанының жұмыс күйін сақтауға болады. Мәселелерге тап болсаңыз немесе өнім немесе соңғы зауыт бағасы туралы көбірек білгіңіз келсе, байланыс және қызмет көрсету үшін бізге кез келген уақытта хабарласуға болады.

Іске асыру стандарттары

Дизайн стандарттары	API 6D ISO14313, DIN 3357-1
Фланец стандарттары	ASME B16.25, EN 12627
Қосылу әдістері	BW
Тестілеу және қабылдау	API598, API6D, EN 12266 -1
Құрылымдық ұзындығы	ASME B16.10, DIN3202,
Қысым және температура көрсеткіштері	ASME B16.34,
Отқа төзімді сынақ	API607, API6FA
Төмен ағып кету стандарттары	ISO 15848-1, API 622
Коррозияға қарсы дизайн	NACE MR 0103, NACE MR 0175

Қолданба

Өлшем	NPS1/2～NPS56 DN15～DN1400
Қысым диапазоны	150LB～2500LB, PN6～PN420
Температура диапазоны	；-40°C ~ +600°C
Қолдану ауқымы	Кран суы, канализация, құрылыс, мұнай, химия өнеркәсібі, тамақ, медицина, тоқыма, электр энергетикасы, кеме жасау, металлургия, энергетика жүйесі және т.б.
Жүргізу режимі	Турбиналық, пневматикалық, электрлік
Клапан корпусы/клапан қақпағы	ASTM A105/ LF2, ASTM A182 F304/ F316/ F304L/ F316L
Клапанның өзегі	ANSI304, A105/ENP
Клапан бағанасы	F6A F304 F316 F51 F53 Monel K500
Клапан бағанының гайкасы	Мыс қорытпасы
Қаптама	PTFE, PPL, RPTFE, Devlon, TEFLON

Өнімділік мүмкіндіктері

Толығымен дәнекерленген шарикті клапан толығымен дәнекерленген клапан корпусының құрылымын және меншікті клапан орындықты (бірнеше тығыздау құрылымы) қабылдайды. Екі дизайн да ағып кетуді болдырмауға көмектеседі. Клапанның өзегі үрлеуді болдырмауға арналған. Егер дұрыс жұмыс істемесе, клапанның өзегі клапанның корпусынан шығып кетуіне жол бермеуге болады.
Өртті тиімді болдырмау үшін клапан отқа төзімді және антистатикалық құрылғылармен жабдықталған. Май бүрку клапандары клапан орнының тығыздағышында және клапан бағанының тығыздағышында қамтамасыз етілген. Тығыздау беті зақымдалған және ағып кетуге себеп болған кезде, жедел жөндеу үшін тығыздағыш майды бүркуге болады. Қауіпсіздікті, сенімділікті және ыңғайлылықты қамтамасыз ету үшін клапан корпусының қуысының жоғарғы және төменгі бөліктерінде желдету клапандары мен ағызу клапандары қарастырылған.
Тікелей көмілген клапандар қамтамасыз етілуі мүмкін. Операторларға ұңғымаға кірудің қажеті жоқ. Олар ұңғымада T-тұтқасын пайдалана алады, бұл ыңғайлы және қауіпсіз. Жеңіл басқару және қауіпсіздік үшін босату клапанының құрылымын орнатуға болады.
Клапан орнының поршеньдік әсері туралы: 1. Жоғары және төменгі ағынның екеуі бір поршеньді әсерлі клапан орындықтары, яғни DBB функциясы; 2. Жоғары және төменгі ағынның екеуі қос поршеньді әсерлі клапан орындықтары, яғни DIB-1 функциясы; 3. Жоғары ағын - бір поршеньді әсерлі клапан орны, ал төменгі ағын - қос поршеньді әсерлі клапан орны, яғни DIB-2 функциясы.
