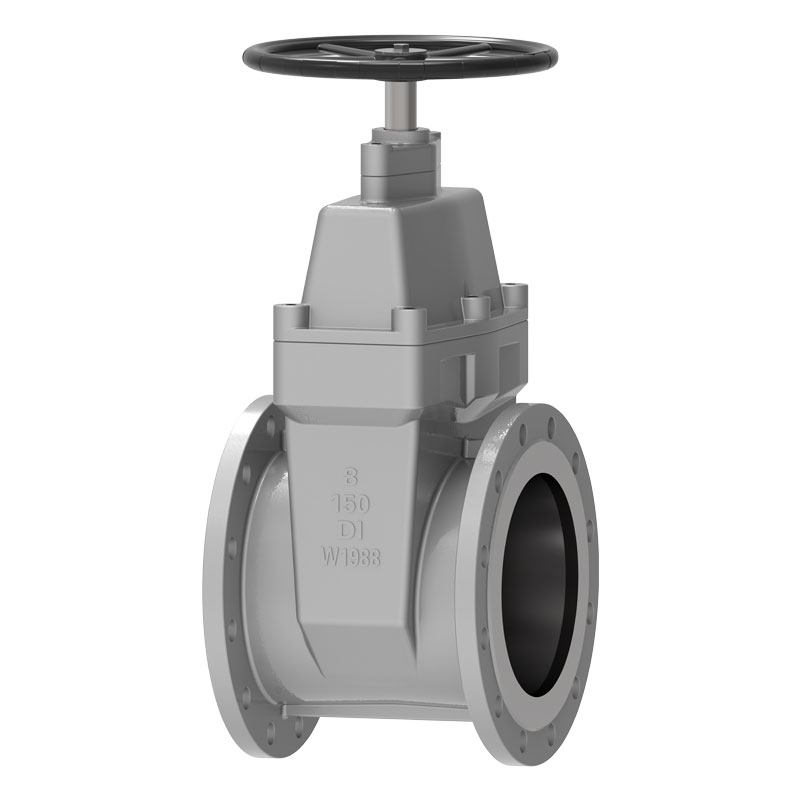

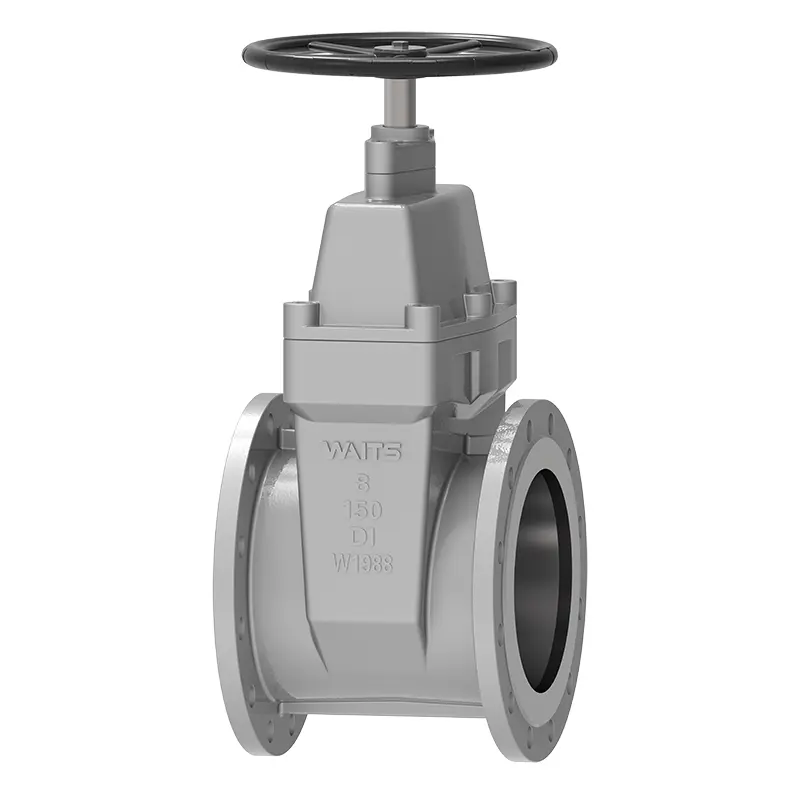

Фланец ұшы серпімді орындық қақпа клапаны

Waits - жоғары сапалы және үнемді фланецті ұшты серпімді орындық қақпа клапандары үшін жақсы таңдау. Біз 1994 жылы Құрама Штаттарда құрылғанбыз және ірі клапан өндірушісі және біріктірілген жеткізушіміз. Біз 2008 жылы Қытайда филиал құрдық және Вэнчжоуда жаһандық бас кеңсемізді құрдық. Бұл қақпа клапанының тамаша герметикалық өнімділігі мен беріктігі бар, әртүрлі сұйықтықтарға жарамды және сумен жабдықтау және ағынды суларды тазарту қондырғылары қатты ұнатады.

Сұрау жіберу

Өнім Сипаттамасы

Waits клапан өндірісінде 30 жылдық тәжірибесі бар. Өнімдер нарықта жеңіске жету үшін қолайлы бағамен қатар мінсіз сапа керек екенін білеміз.
Біздің фланецті ұшы серпімді ысырма клапанымыз әртүрлі сұйықтық жүйелеріндегі ағынды бақылауға және оқшаулауға арналған. Ол тығыз тығыздау жұмысын қамтамасыз ету үшін серпімді клапан орындық механизмінің дизайнын қабылдайды және ағып кетуге бейім емес. Сонымен қатар, жалпы дизайн берік және сенімді және жұмыс өнімділігіне әсер етпестен орташа қысым мен температура жағдайларына бейімделе алады.
This gate valve is widely used in industry and is commonly found in water supply management, wastewater treatment and other applicable industrial applications.

Іске асыру стандарттары

Дизайн стандарттары	API603, ASME B16.34, DIN 3352, EN1984 BS5163, AWWA C509 /C515
Фланец стандарттары	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Қосылу әдістері	РФ
Testing and acceptance	API598, DIN 3230, EN 12569
Құрылымдық ұзындығы	ASME B16.10, DIN3352-F4/F5, EN 558-1
Қысым және температура деңгейлері	ASME B16.34,
Төмен ағып кету стандарттары	ISO 15848-1, API 622
Коррозияға қарсы дизайн	NACE MR 0103, NACE MR 0175

Application

Өлшем	NPS 2″ ~ NPS 64″ DN50~ DN1600
Қысым диапазоны	CL125~ CL300 PN10~ PN64
Температура диапазоны	；-10°C ~ +100°C
Қолдану ауқымы	Кран суы, канализация, құрылыс, мұнай, химия өнеркәсібі, тамақ, медицина, тоқыма, электр энергетикасы, кеме жасау, металлургия, энергетика жүйесі және т.б.
Жүргізу режимі	Турбиналық, пневматикалық, электрлік
Клапан корпусы/клапан қақпағы	DI WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
Клапан тақтасы/клапан орны	DI, DI+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Клапан бағанасы	F6A F304 F316 F51 F53 Monel K500
Клапан бағанының гайкасы	Мыс қорытпасы
Қаптама	Иілгіш графит, графит асбесті қаптама, политетрафторэтилен...

Өнімділік мүмкіндіктері

1. Жалпақ түбі бар клапанның орны
Дәстүрлі қақпа клапаны сумен жуылғаннан кейін клапанның төменгі жағындағы ойыққа тастар, ағаш блоктар, цемент, қағаз қалдықтары және қоқыс сияқты бөгде заттар жиналады, бұл ағып кетуді оңай тудыруы мүмкін. Фланец ұшының серпімді қақпа клапанының төменгі бөлігі су құбыры сияқты тегіс түбі дизайнды қабылдайды, сондықтан сұйықтықтың біркелкі ағып кетуіне мүмкіндік беретін мұндай қоқыстың жиналуы оңай емес.
2. Overall rubber encapsulation
Жалпы ішкі және сыртқы резеңке инкапсуляция үшін жоғары сапалы резеңке қолданыңыз, өнеркәсіпте резеңке вулканизацияның озық технологиясын белсенді түрде енгізіңіз, дәл өлшем, сенімді байланыс, құлап кету оңай емес және жақсы серпімді жады.
3. Коррозияға төзімділік
Ұнтақты эпоксидті шайырлы жабын клапан корпусының коррозиясы мен тоттануын болдырмайды және кәріз жүйелері үшін қолайлы. 4. Бұзу оңай емес
Бұрын дәстүрлі шойын қақпақ клапандары бөтен заттармен соқтығысқан, соқтығысқан немесе қабаттасатын болса, оңай бұзылатын. Фланец ұшы серпімді орындық қақпа клапанының корпусы беріктікте белгілі бір кепілдікке ие иілгіш темірге ауыстырылады.
5. Үш «О» түрі
Клапанның өзегі үш «O» сақина тығыздағыш конструкциясын қабылдайды, ол ашу және жабу кезінде үйкеліске төзімділікті азайтады, судың ағып кетуін азайтады және суды тоқтатпай тығыздағышты ауыстыра алады.
6. Ішуге қолайлы
Клапан корпусының ішкі жағы улы емес эпоксидті шайырмен қапталғандықтан, қақпа клапанының ішкі және сыртқы беттері толығымен резеңкемен жабылған және тот немесе коррозия болмайды, сондықтан оны ішу үшін пайдалануға болады.
7. Дәл құю клапанының корпусы
Клапанның корпусы дәл геометриялық өлшемдері бар дәл құйылған және тығыздау өнімділігінің бұзылуы туралы алаңдаудың қажеті жоқ.
8. Жеңіл салмақ
Иілгіш құю белгілі бір беріктікке ие ғана емес, сонымен қатар дәстүрлі қақпа клапандарына қарағанда салмағы шамамен 20% -дан 30% -ға дейін аз.
