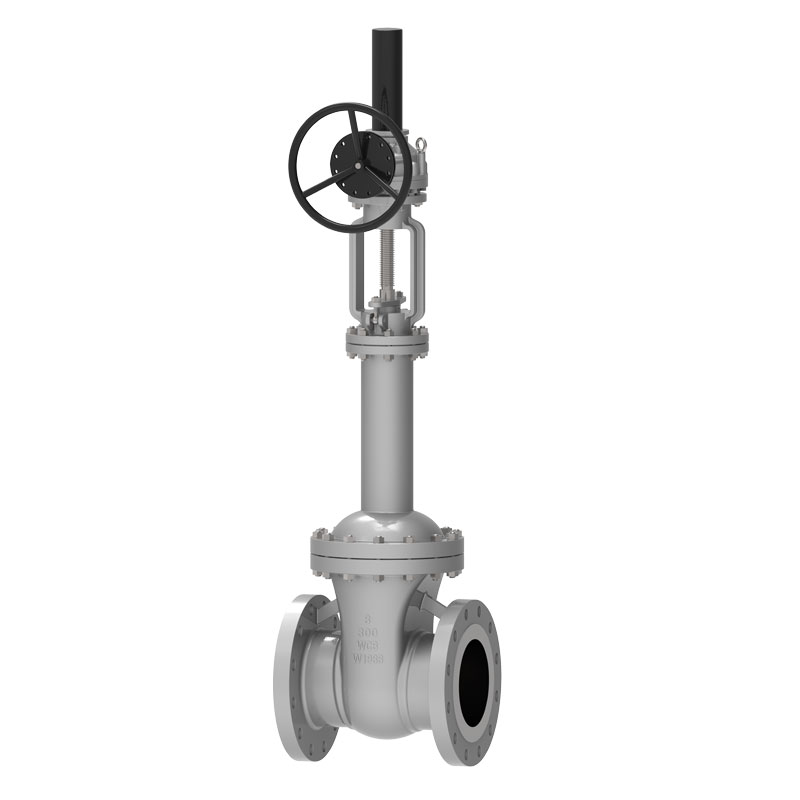

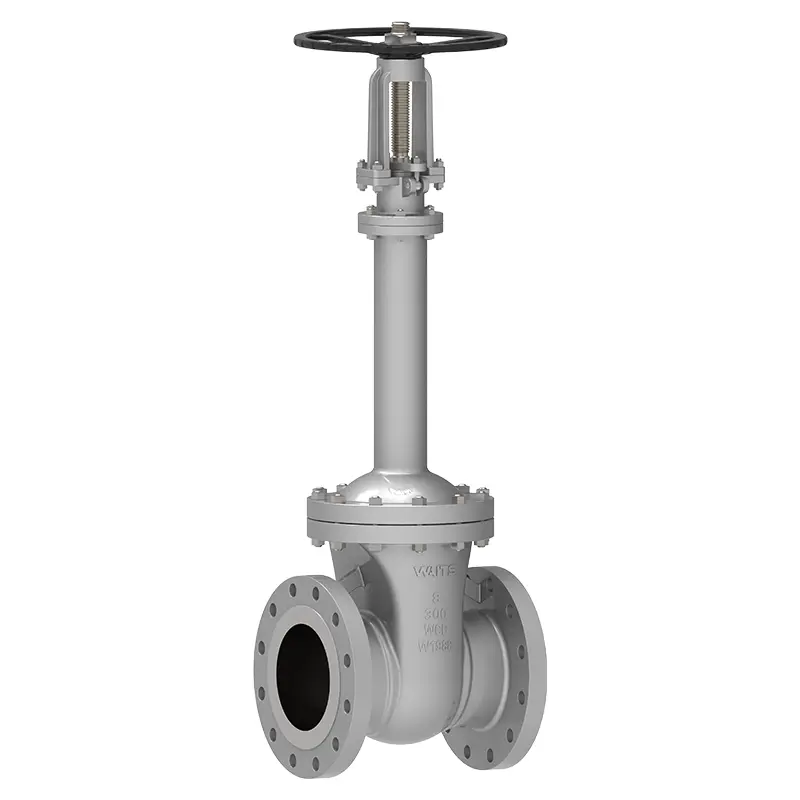

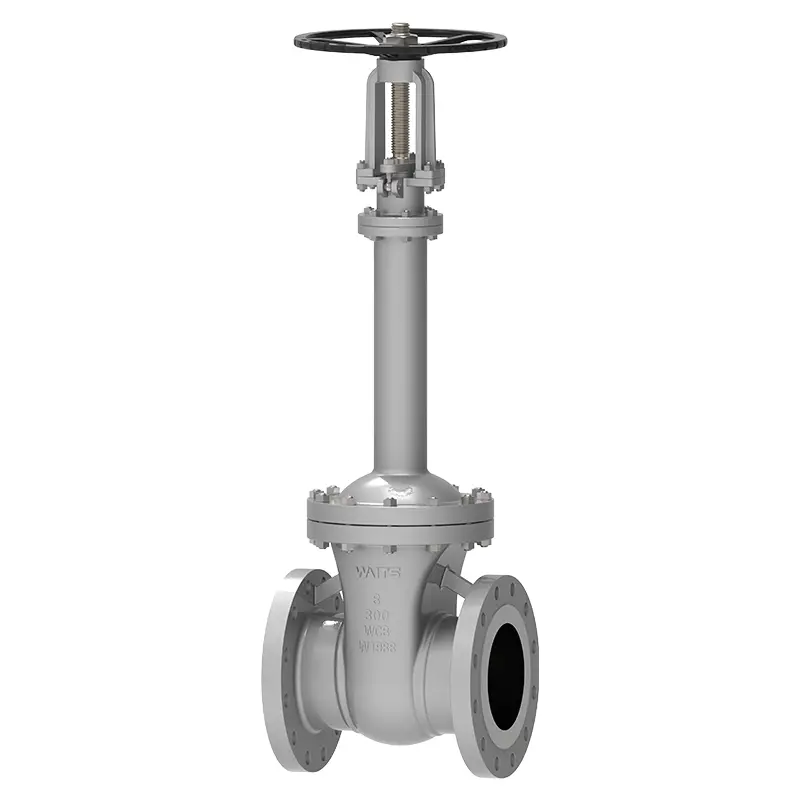

Сильфонды қақпа клапаны

Егер сіз жоғары сапалы сильфонды қақпақ клапанын іздесеңіз, Waits сіздің сенімді таңдауыңыз болуы мүмкін. Өнеркәсіптегі тәжірибелі клапан өндірушісі және жеткізушісі ретінде біз шығаратын сильфонды қақпа клапаны қалалық жылыту, газ тасымалдау, бу құбырлары және суды үнемдеу бойынша ауқымды жобаларда кеңінен қолданылады және Еуропадағы және әлемнің көптеген елдеріндегі тұтынушылармен танылды. Таяу шығыс.

Сұрау жіберу

Өнім Сипаттамасы

Сильфонды қақпа клапаны сұйық орта мен атмосфера арасында автоматты илемдеу дәнекерлеу арқылы металл тосқауыл жасайды, бұл клапанның өзегін ағып кетуден қорғайтын дизайн.
Сильфон құрылымы ішінде пайдаланылады, ал тот баспайтын болаттан жасалған сильфонның төменгі шеті технологиялық сұйықтықтың клапан діңін тоттануын болдырмау үшін клапан діңіне дәнекерленген. Екінші ұшы статикалық тығыздағышты қалыптастыру үшін клапан корпусы мен клапан қақпағының арасына қойылады. Қосарланған тығыздағыштың дизайны анағұрлым қауіпсіз. Сильфон істен шықса, клапан діңінің орауыштары ағып кетуді болдырмайды.
Тұрақты жұмыс өнімділігін сақтау және клапан тығынының тербелісінен туындаған клапан бағанының тербелісін болдырмау үшін сильфон клапан діңіне дәнекерленген. Сильфонды қақпақ клапаны бу, жанғыш, жарылғыш, термиялық май, жоғары тазалық, улы және басқа орталары бар құбырлар үшін ең қолайлы.

Іске асыру стандарттары

Дизайн стандарттары	DIN3356，ASME B16.34
Фланец стандарттары	DIN2543-2545, ASME B16.5, ASME B16.47
Қосылу әдістері	RF,
Тестілеу және қабылдау	DIN3230, API 598
Құрылымдық ұзындығы	DIN3203, ASME B16.10
Қысым және температура көрсеткіштері	ASME B16.34,
Отқа төзімді сынақ	API607, API6FA
Төмен ағып кету стандарттары	ISO 15848-1, API 622
Коррозияға қарсы дизайн	NACE MR 0103, NACE MR 0175

Қолданба

Өлшем	NPS 2″~ NPS 24″ DN50~ DN600
Қысым диапазоны	CL150~CL1500 PN10 ~ PN260
Температура диапазоны	-20℃~350℃
Қолдану ауқымы	Кран суы, канализация, құрылыс, мұнай, химия өнеркәсібі, тамақ, медицина, тоқыма, электр энергетикасы, кеме жасау, металлургия, энергетика жүйесі және т.б.
Жүргізу режимі	Рульдік, конустық беріліс, электрлік, пневматикалық және т.б.
Клапан корпусы/клапан қақпағы	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), қорытпа 20, Monel...
Тығыздау беті	Корпус, корпус қаптамасы темір негізіндегі қорытпа, қаптау қатты негізді қорытпа
Valve stem	F6A F304 F316 F51 F53 Monel K500
Клапан бағанының гайкасы	Мыс қорытпасы
Packing	Иілгіш графит, графит асбесті қаптама, политетрафторэтилен...

Өнімділік мүмкіндіктері

Артықшылықтары
1. Сильфонды қақпа клапанының ақылға қонымды құрылымы, сенімді тығыздау өнімділігі және әдемі көрінісі бар;
2. Тығыздау беті тозуға төзімді, коррозияға төзімді, үйкеліске төзімді және ұзақ қызмет ету мерзімі бар бірлесе негізделген қатты қорытпамен дәнекерленген;
3. The valve stem is tempered and nitrided on the surface, which has good corrosion and friction resistance;
4. Қос тығыздау дизайны қабылданған және өнімділігі сенімдірек;
5. Клапан діңінің көтеру күйінің көрсеткіші анағұрлым интуитивті;
6. The material of the parts, flange and butt welding number size can be reasonably selected according to the actual situation or user requirements to meet various engineering needs.

Ерекше өзгешеліктері:
1. Қосарланған тығыздағыш конструкциясы сильфон + клапан бағаналы орауыш болып табылады. Сильфон істен шықса, клапан діңінің орауышы да ағып кетуді болдырмайды;
2. Сұйықтықтың жоғалуы және энергияның аз шығыны;
3. Ұзақ қызмет ету мерзімі, бұл техникалық қызмет көрсету санын азайтуға көмектеседі;
4. Газ орта клапанының орны PTFE жұмсақ тығыздағыш материалды қабылдайды, бұл сильфонды қақпа клапанының тығыздалуын жақсартуға көмектеседі;
5. Клапанның орны жоғары температураға төзімді және жақсы герметикалық қасиеті бар конустық қатты тығыздағышты қабылдайды;

Bellows Gate Valve
