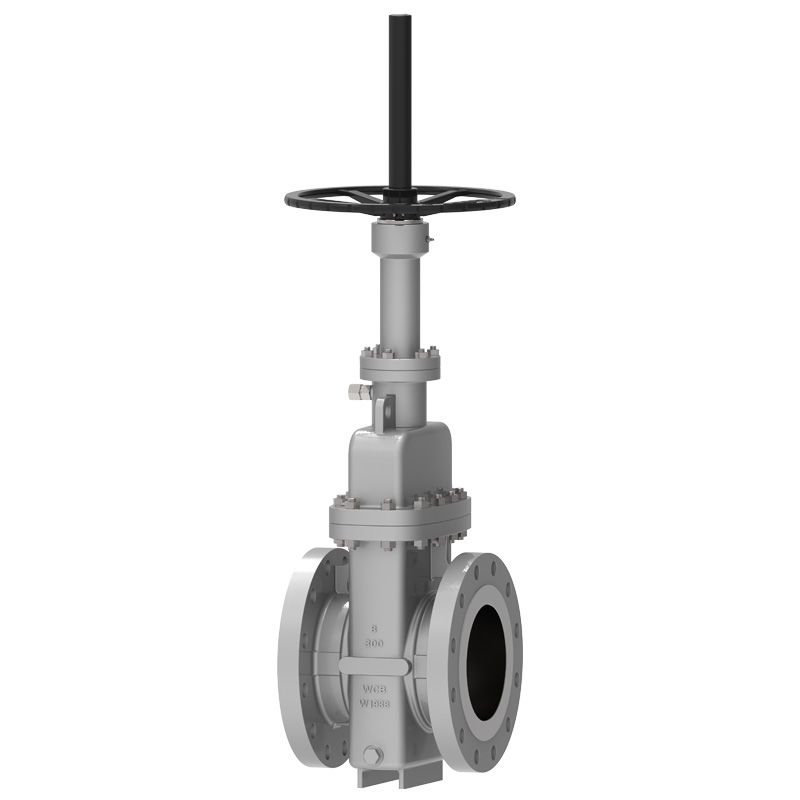

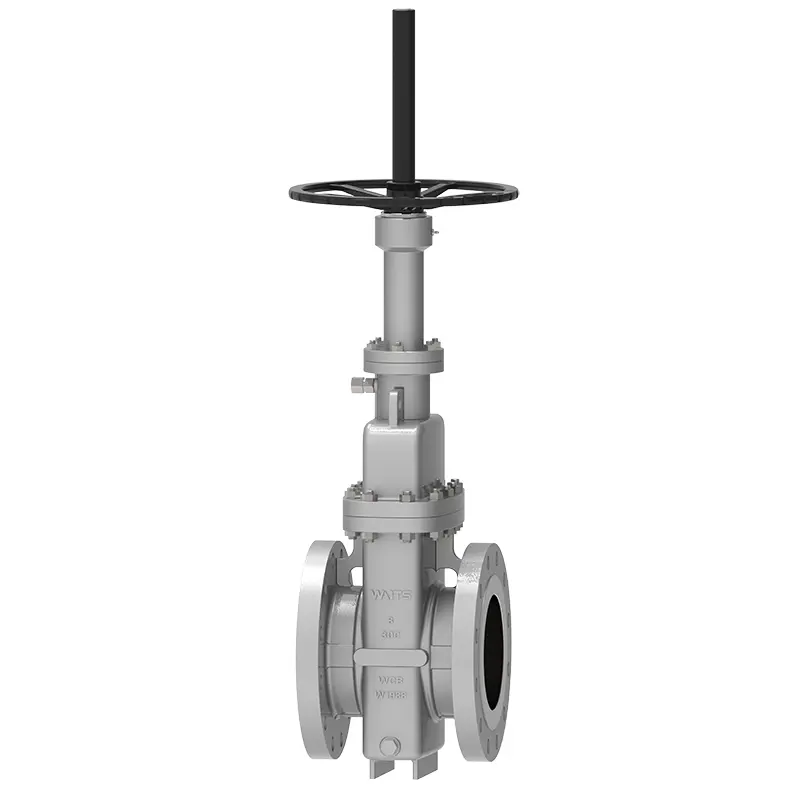

Жалғыз дискті жалпақ қақпалы клапан

Жалғыз дискілі жалпақ қақпа клапаны жабылатын бөлігі ретінде параллель қақпасы бар жылжымалы клапан болып табылады. Оның жабылатын бөлігі бір ысырма болып табылады, ал қақпаның клапан орындығына қысым күші қалқымалы қақпаға немесе қалқымалы клапан орындығына әсер ететін орташа қысыммен басқарылады. Waits әзірлеген және шығарған жалпақ қақпа клапаны икемділік пен алдын ала жүктеме сипаттамаларына ие, жоғары және төменгі нығыздаушы орындықтарды бір уақытта нығыздайтын құрылымдық клапан орны, өзін-өзі тазалау функциясы бар клапан орны және клапан жетекі мен клапан тәуелсіз. Тұтынушылардың талаптары бойынша қақпаны бұру саңылаулары бар, бұру саңылаулары жоқ, реттелетін қақпа және т.б түрлерге бөлуге болады.

Іске асыру стандарттары

Қолданба

Өнімділік мүмкіндіктері

Клапан корпусының құрылымының үш түрі бар: құю, дәнекерлеу және соғу.
Жалғыз дискілік жалпақ қақпа клапаны сақиналы тығыздағыш пен алдын ала жүктемесі бар қалқымалы клапан орны бар құрылымды қабылдайды, бұл жалпақ қақпа клапанын кіріс және шығыс жағында екі жақты тығыздалған етеді. Және бұл құрылымның ашу және жабу моменті кәдімгі клапанның 1/2 бөлігін ғана құрайды, сондықтан клапан оңай ашылады және жабылады. Клапан орны жұмсақ тығыздағыш сақинаны қабылдайды, оның жұмсақ тығыздағыш бетін металға және металдан металға қосарланған тығыздағыштары бар, ал жұмсақ тығыздағыш беті қақпаның кірін сүртеді. Клапанның бір жағында май бүрку клапаны бар, ал май құюшы бетке май инжекторы мен клапан орнының май бүрку тесігі арқылы апаттық тығыздау әсеріне қол жеткізу үшін түседі. Қызмет ету мерзімін ұзарту үшін қақпа тығыздағыш бетін орташа эрозиядан қорғау үшін бағыттаушы саңылаумен жабдықталған және клапан толығымен ашық немесе толық жабық болса да, ол әрқашан тығыздағыш бетіне сәйкес келеді. Клапан толығымен ашылған кезде клапан арнасы тегіс және түзу болады, ағынның кедергі коэффициенті өте аз және қысымның жоғалуы дерлік болмайды. Құбырды құбыр тазалағышпен тазалауға болады.
Бұл жалғыз дискілік жалпақ қақпа клапаны өздігінен тығыздау қабілеті бар орауыш құрылымын қабылдайды, жиі реттеуді қажет етпейді және ашу және жабу өте оңай. Тығыздау өнімділігі сенімді, ал қаптамада жалпы клапандардың қаптамасының ағып кетуі ықтималдығы бар мәселені шешетін көмекші герметикалық май бүрку құрылымы бар. Клапан жабылған кезде, қауіпсіз пайдалануды қамтамасыз ету үшін ішкі қуыстағы жоғары қысымды автоматты түрде түсіруге болады. Өнім жақсы қорғаныс өнімділігі бар толығымен жабық құрылым және кез келген ауа-райында пайдалануға болады. Клапан клапанның ашылуы мен жабылу жағдайын көрсететін позиция индикаторымен жабдықталған. Жоғарғы жүктеу түрі техникалық қызмет көрсету кезінде уақыт пен шығынды үнемдей алады.
