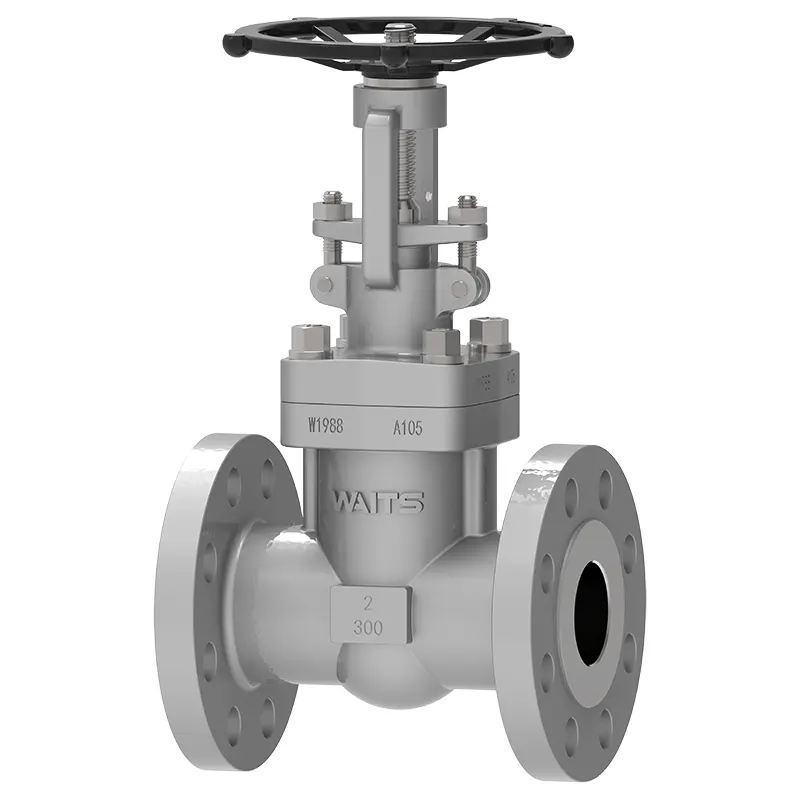

Фланецті соғылған болат қақпа клапаны

Waits - фланецті соғылған болат қақпақ клапанын сатып алудың сенімді таңдауы. Біздің көп жылдық салалық тәжірибеміз бар, өнеркәсіптік тізбекті жаппай өндіруге болады, жеткізілім тұрақты, бағасы жақсы және Таяу Шығыс пен Солтүстік Америкада сатылым жақсы. Өнім жоғары сапалы соғылған болаттан жасалған, жақсы тығыздалған, беріктігі бар, оңай жұмыс істейді және әртүрлі өнеркәсіптік құбыр жүйелеріне жарамды медиа ағынын дәл басқара алады.

Сұрау жіберу

Өнім Сипаттамасы

Соғылған болат бөлшектердің сапасы құйылған болаттан жасалған бөлшектерге қарағанда жоғары және олар соққыға төтеп береді. Икемділік, қаттылық және басқа механикалық қасиеттер де құйылған болаттан жасалған бөлшектерге қарағанда жоғары. Фланецті соғылған болат қақпа клапандарының диаметрі әдетте DN80-ден аспайды және олардың көпшілігі диаметрі қысқартылған конструкциялар болып табылады. Бірдей диаметрдегі құйылған болат қақпақ клапандарымен салыстырғанда, ағын жылдамдығы сәл аз, бірақ олар төтеп бере алатын қысым мен температура диапазоны құйма болат клапандарға қарағанда жоғары, ал герметикалау өнімділігі құйма болат қақпақ клапандарына қарағанда әлдеқайда жақсы. , және қызмет ету мерзімі ұзағырақ. Ортаның ағынының бағыты басқа қақпа клапандары сияқты шектелмейді.

Іске асыру стандарттары

Дизайн стандарттары	API602, ASME 16.34, BS 5352, BS 6364;
Фланец стандарттары	SW Розетка дәнекерлеу ұштары ASME B16.11 сәйкес, BW түйіспелі ұшы ASME B16.25, NPT бұрандалы қосқыштар ASME B1.20.1 сәйкес
Қосылу әдістері	SW, NPT, BW, RF, RTJ
Тестілеу және қабылдау	API 602/API 598
Құрылымдық ұзындығы	Зауыттық стандарттарға сәйкес розетка дәнекерлеу / бұрандалы ұшты соғылған болат қақпа клапанының құрылымының ұзындығы ASME B16.10 сәйкес фланецті ұшы/түйінді дәнекерлеу ұшы соғылған болат ысырма клапаны
Қысым және температура деңгейлері	ASME B16.34,
Төмен ағып кету стандарттары	ISO 15848-1, API 622
Коррозияға қарсы дизайн	NACE MR 0103，NACE MR 0175

Қолданба

Өлшем	NPS1/4″~NPS3″ DN6~DN80
Қысым диапазоны	CL150~ CL2500 PN10~ PN420
Температура диапазоны	；-40°C ~ +600°C
Қолдану ауқымы	Кран суы, канализация, құрылыс, мұнай, химия өнеркәсібі, тамақ, медицина, тоқыма, электр энергетикасы, кеме жасау, металлургия, энергетика жүйесі және т.б.
Жүргізу режимі	Турбиналық, пневматикалық, электрлік
Клапан корпусы/клапан қақпағы	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), қорытпа 20, Monel
Клапан тақтасы/клапан орны	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), қорытпа 20, Monel
Клапан бағанасы	F6A F304 F316 F51 F53 Monel K500...
Клапан бағанының гайкасы	Мыс қорытпасы...
Қаптама	Иілгіш графит, графит асбесті қаптама, политетрафторэтилен...

Өнімділік мүмкіндіктері

1. Негізгі құрамдас бөліктер соғылған. Фланецті соғылған болат қақпақ клапанында ортаңғы қуысты тығыздағыштардың үш түрі бар: болтты қалпақ, дәнекерленген қалпақ және ортаңғы қуысты қысыммен өздігінен қатайтылатын тығыздағыш құрылымы.
2. Болтталған қалпақ клапан корпусы мен капоттың болттармен және гайкалармен жалғанғанын және спиральды орама тығыздағышпен (тот баспайтын болаттан жасалған сым қыстырғыштардан және иілгіш графиттен жасалған) тығыздалғанын білдіреді. Металл сақина қосылымын тұтынушылардың арнайы талаптары болған кезде де пайдалануға болады.
3. Дәнекерленген капот клапанның корпусы мен капоттың жіптермен жалғанғанын және толық дәнекерленгенін білдіреді. Толық дәнекерленген қосылымды тұтынушылардың арнайы талаптары болған кезде де пайдалануға болады.
4. 900Ib, 15001b және 25001b ортаңғы қуысы қысымды өздігінен қатайтатын тығыздағыш құрылымын қабылдайды және тығыздау өнімділігі ішкі қысымның жоғарылауымен жоғары сенімділікпен артады.
5. Арна тегіс және шығын коэффициенті аз. Тығыздау беті аз эрозияға ұшырайды және ортамен эрозияға ұшырайды.
6. Тығыздау беті легирленген болаттан немесе қатты қорытпадан жасалған, жақсы тозуға төзімді және тозуға төзімді.
7. Иілгіш графит толтырғыш пайдаланылады, тығыздау сенімді, операция жеңіл және икемді.
8. Орташа ағынның бағыты шектелмейді, бұзылу жоқ, қысым төмендемейді.
9. Қаптаманы ауыстыру және техникалық қызмет көрсету жүйенің жұмысына әсер етпестен ыңғайлы және жылдам онлайн өшіру жағдайында жүзеге асырылуы мүмкін.
10. Пішіні қарапайым, құрылымының ұзындығы қысқа, дайындау процесі жақсы, қолдану аясы кең.

Flanged Forged Steel Gate Valve
