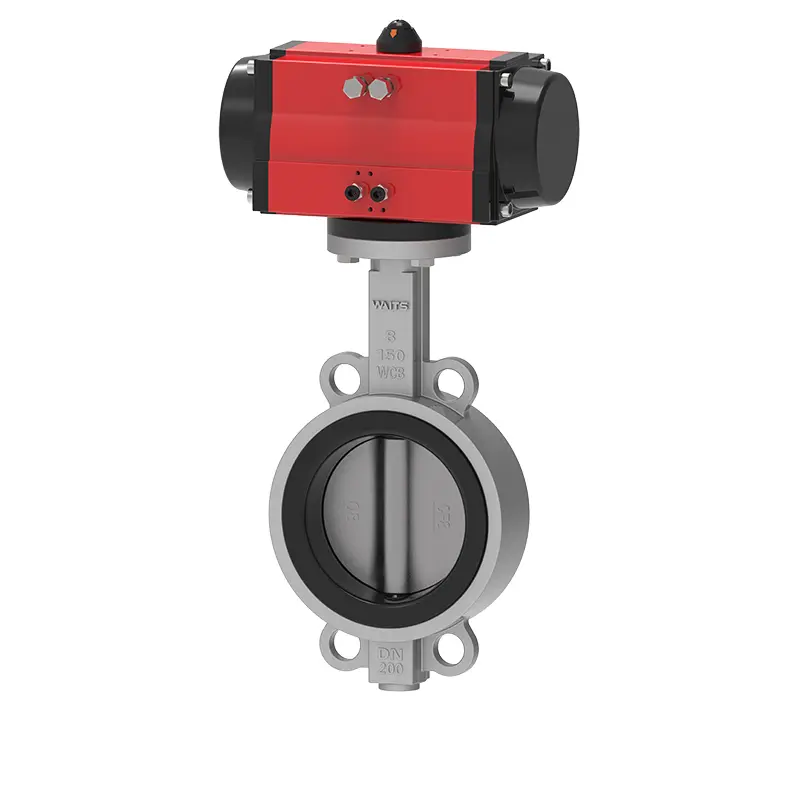

Waits пневматикалық клапандарды өндіруде өте тәжірибелі, ал пневматикалық вафли жұмсақ отыратын көбелек клапаны оның өнімдерінің бірі болып табылады. Біз өзіміздің кәсіби командамызды дайындадық және Тяньцзинь мен Вэнчжоуда тұрақты жеткізіліммен және бәсекеге қабілетті бағамен өндірістік базаларымыз бар. Бұл пневматикалық көбелек клапан материалы қауіпсіз және экологиялық таза және оны тамақ өнеркәсібінде де қолдануға болады.
Waits Valve пневматикалық пластинаның жұмсақ отыратын көбелек клапаны дизайнға өнімділік тұрғысынан түзетулер енгізді. Мұқият дизайн, зерттеу және әзірлеу және өндіру арқылы ол жаһандық нарықтағы тұтынушыларды жақсырақ өнімдермен және пайдалану тәжірибесімен қамтамасыз етеді.
1. Жоғары серпімді клапан орнының резеңкесін пайдаланыңыз
EPDM клапан орнының резеңке құрамы 50% құрайды және біз герметиканың тұрақтылығын және ағып кетпеуін қамтамасыз ету үшін 10 000-нан астам ашу және жабу сынақтарын модельдейміз.
Бұл клапанның негізгі қатысты қасиеттері төмендегідей: Shore A қаттылығы/дәрежесі 72±3, 200% созылу кернеуі/Мпа≥6, созылу беріктігі Mpa≥15, үзілу кезіндегі ұзару/%≥350, үзілу кезіндегі тұрақты деформация/%≦ 10, жыртылу күші/KN.m-1≥35, қысу тұрақты деформациясы (70℃*22 сағ, қысу жылдамдығы 25%)/%≦20.
Сонымен қатар, клапанның орны кең жиегі ретінде жасалған. Тар жиекті клапанның орнымен салыстырғанда, кең жиекті клапан орнының құбыр фланецімен кеңірек жанасу беті бар, ал диаметрі 20 мм дерлік жетуі мүмкін, бұл тығыздау өнімділігі жақсы.
2. Көбелек пластина мен клапан білігі түйреуіштерсіз қосылған, бұл түйреуіштерді орнатуға байланысты ағып кетуді және коррозияны тудырмайды. Сонымен қатар, клапанның білігін бөлшектеу әдісі өте қарапайым, бұл клапанның орнын ауыстыруды жеңілдетеді.
3. Клапанның корпусы шашырауға қарсы құрылғымен жабдықталған, оны құбырда пайдалану қауіпсіз.
Іске асыру стандарттары
Дизайн стандарты | EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155 |
Соңғы стандарт | ANSI B16.1 CL енгізу стандарттары. 125LB және B16,5 CL. 150ЛБ DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 және PN16 AS 2129 D және E кестесі BS 10 D және E кестесі MSS SP44 CL. 150ЛБ AWWA C207 150LB ISO 2531 PN6, PN10 және PN16 ISO 7005 PN6, PN10 және PN16 |
Тексеру және сынақ | API 598 ISO 5208 EN 12266 |
Бетпе-бет | ISO 5752, EN 558, MSS SP67 API 609 DIN3202 |
Жоғарғы фланец | ISO 5211 |
Қолданба
Жұмыс температурасы | -45℃~+150℃ |
SIZE | 2"-32" DN50-DN800 34"-80"DN850-DN2000 |
Жұмыс қысымы / CWP | 16БАР 10 БАР |
Shell | 24БАР 15 БАР |
Мөр | 18БАР 10 БАР |
Ауа сынағы | 6BAR 6BAR |
Жұмыс ортасы | Балласт және өт жүйесі Химиялық өңдеу Тұщыландыру қондырғылары, Бұрғылау қондырғылары, Ауыз су Құрғақ ұнтақ, Азық-түлік және сусындар, Газ қондырғылары HAVC Тау-кен өнеркәсібі, Қағаз өнеркәсібі, Құмды өңдеу, Теңіз суы, Қант өнеркәсібі Суды термотехникалық өңдеу Ағынды су |
Жүргізу әдісі | Қол тұтқасы құрт беріліс электрлік пневматикалық |
ДЕНЕ | Шойын созылғыш көміртекті болат Тот баспайтын болат AL-Қола |
ДИСК | Шойын созылғыш көміртекті болат Тот баспайтын болат AL-Қола |
STEM | 2CR13 F304 F316 F51 F53 Monel K500 |
ОРЫНДЫҚ | BUNA NBR EPDM VITON PTFE HEPDM Неопрен Гипалон Табиғи каучук |
Өнімділік мүмкіндіктері
1. Пневматикалық пластинаның жұмсақ отыратын көбелек клапаны бөлшектеуге және жөндеуге оңай шағын, жеңіл клапан болып табылады.
2. Клапанның құрылымы дизайнда қарапайым және тұтастай алғанда ықшам. Жұмыс кезінде ашу және жабу жылдамдығы 90 жетуі мүмкін.
3. Жұмыс кезінде айналу моменті аз және еңбекті үнемдейді.
4. Клапанның маңызды тығыздау өнімділігі тұрғысынан біз нөлдік ағып кетуге қол жеткізу үшін қатаң газ сынақтарын жүргіземіз.
5. Кәсіби өндіруші ретінде біз тұтынушылардың жеке қажеттіліктерін қарастырамыз. Пневматикалық пластинаның жұмсақ отыратын көбелек клапаны әртүрлі құрамдас материалдарды таңдай алады және кең ауқымды қолданбалы ақпарат құралдарына жарамды.
6. Ағын сипаттамалары әдетте сызықты және реттеу өнімділігі жақсы.
7. Тестілеу арқылы өнімді ондаған мың рет ашуға және жабуға болады және ұзақ қызмет ету мерзімі бар.
