Шарикті пневматикалық клапан

Waits - Қытайдағы жаһандық штаб-пәтері бар пневматикалық шар клапан өндірушісі. Біз әлемдік нарықтағы тұтынушыларды тұрақты жеткізіліммен және бәсекеге қабілетті бағамен қамтамасыз ете аламыз. Өнеркәсіптің бай тәжірибесі мен кәсіби команда бізге өнім сапасын және тиісті қызмет көрсету деңгейін одан әрі жақсартуға көмектеседі. Өндірісте әртүрлі өндірістік стандарттарды қолдануға болады, мысалы, API6D/ISO17292/BS5351 және т.б.

Сұрау жіберу

Өнім Сипаттамасы

Пневматикалық трюнионды шар клапаны болат шарикті клапан болып табылады, клапанның корпусы жоғары сапалы материалдармен соғылған, шар орнатылған, ортаңғы фланец пен мойын болттармен біріктірілген. Клапан орнының жоғары және төменгі ағыны DBB функциясы бар бір поршеньді әсерлер болып табылады. Бұл ретте клапан орны мен шар арасындағы тығыздағыш үш құрылымға ие: дәстүрлі жұмсақ тығыздағыш құрылымы, үшбұрышты сақина тығыздағыш құрылымы және қатты тығыздағыш құрылымы.

Іске асыру стандарттары

Дизайн стандарттары	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Фланец стандарттары	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Қосылу әдістері	RF，RTJ,BW
Тестілеу және қабылдау	API598, API 6D, BS12569;
Құрылымдық ұзындығы	ASME B16.10, BS 558, BS12982, ISO 5752;
Қысым және температура деңгейлері	ASME B16.34,
Өрттен қорғау талаптары	API6FA API607
Төмен ағып кету стандарттары	ISO 15848-1, API 622
Коррозияға қарсы дизайн	NACE MR 0103, NACE MR 0175

Қолданба

Өлшем	NPS 1” ~ 60” DN25~DN1500
Қысым диапазоны	Сынып150~ 2500 PN10-PN420
Температура диапазоны	；-196℃ ~ +260℃
Қолдану ауқымы	Кран суы, канализация, құрылыс, мұнай, химия өнеркәсібі, тамақ, медицина, тоқыма, электр энергетикасы, кеме жасау, металлургия, энергетика жүйесі және т.б.
Жүргізу режимі	Турбиналық, пневматикалық, электрлік
Клапан корпусы	Соғылмалар: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Құймалар: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Доп	Сфера: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Клапан орнының тірек сақинасы	Орындық тірек сақинасы: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Клапан орынының кірістіруі	PTFE, RPTFE, нейлон, девлон, PEEK
Клапан бағанасы	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Өнімділік мүмкіндіктері

1. Клапанның өзегі ықтимал дұрыс жұмыс істемеу мүмкіндігін ескере отырып жасалған, сондықтан клапан бағанының клапан корпусынан шығып кетуіне жол бермейтін дизайн қабылданған.

2. Пневматикалық шар клапанында отқа төзімді және антистатикалық құрылғылар бар, олар ерекше жағдайларда тұрақты және қауіпсіз.

3. Клапан орны мен клапан өзегiнiң нығыздау нүктелерiнде авариялық тығыздағыш май бүрку порттары қарастырылған. Қалыпты тығыздау жағдайында тығыздағыш майына сенбейді, бірақ тығыздағыш беті зақымданғаннан кейін және ағып кетсе, жедел жөндеу үшін тығыздағыш майды бүркуге болады. Әрбір май бүрку порты майды бүрку клапанымен және алдын ала көмілген тексеру клапанымен жабдықталған.

4. Клапанның корпусының төменгі бөлігінде клапан қуысын сору және дренаждау үшін ағызу клапаны орнатылады; клапанның корпусының жоғарғы бөлігінде клапан қуысын онлайн шығару және тазалау үшін шығару клапаны орнатылған. Су төгетін клапан мен шығатын клапан оқшаулау клапандары немесе арнайы ағызу буындары болуы мүмкін.

5. Өнім әртүрлі жетек құрылғыларына сәйкес келетін жалғау тақтасымен жабдықталған.

6. Клапанның соңғы материалы пайдаланушы құбырының арнайы материал дәрежесіне сәйкес реттелуі мүмкін. Егер бұл екі ұшында гильзалары бар клапан болса, гильзаның ұзындығы жердегі дәнекерлеу операциясының тығыздағыш материалға әсер етпеуін қамтамасыз ете алады.

7. Тікелей көмілген дизайн қабылданған. Тікелей көмілген клапанның бұл түрі үшін жердегі жұмысты жеңілдету үшін клапанның өзегін жобаға сәйкес ұзарту керек және сәйкес май құю, ағынды суларды шығару және желдету құрылғылары үшін құбырдан жерге дейін созылуы керек. Тікелей көмілген клапанның биіктігін тапсырыс беруші береді.

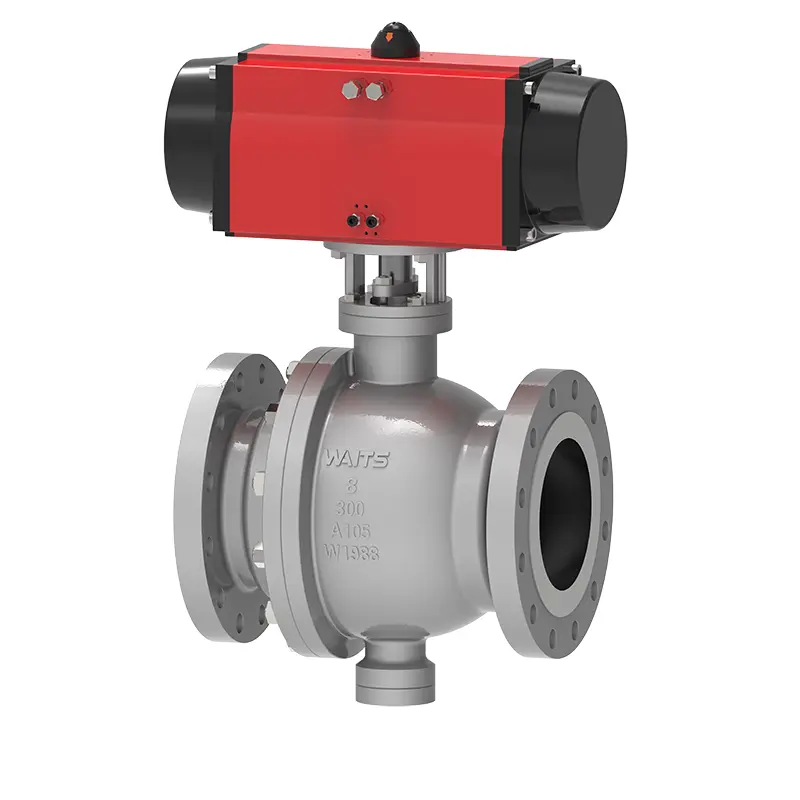

Pneumatic Trunnion Ball Valve
