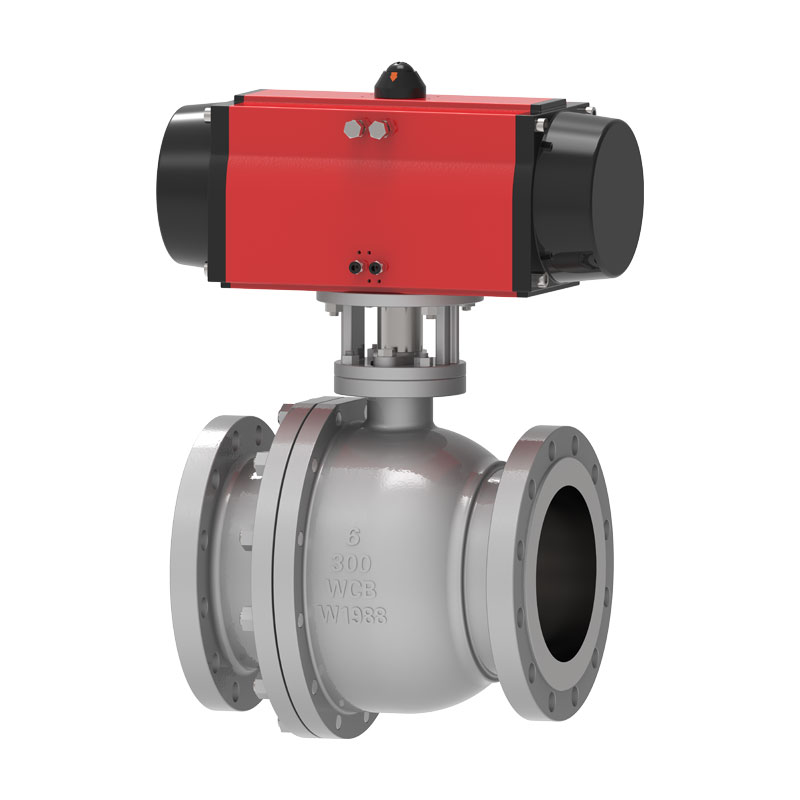

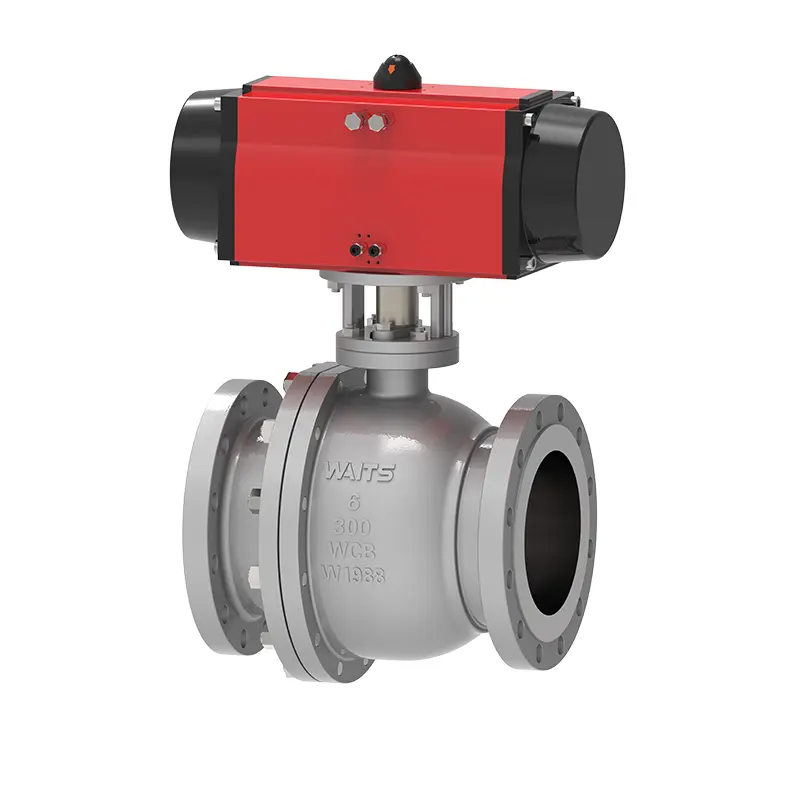

Пневматикалық қалқымалы шарикті клапан

Pneumatic floating ball valve is a pneumatic valve product of Waits, with high performance, cheap factory price, stable supply and comprehensive service and support. We fully consider the needs of different customers in valve manufacturing, and can adopt API602/ISO17292/BS5351 and other standards, and manufacture and accept according to standards throughout the process to ensure product quality.

Сұрау жіберу

Өнім Сипаттамасы

Пневматикалық қалқымалы шарикті клапан Америка мұнай институтының API 608 & API 6d стандартының дизайн талаптарына және британдық BS 5351 стандартына сәйкес келеді және Американдық механикалық инженерлер қоғамының ASMEB16.34 стандартына сәйкес келеді. Ол саланың қажеттіліктеріне сәйкес қатаң түрде шығарылады және әлемдік нарықтағы тұтынушылар үшін сенімді және ұзаққа созылатын клапан шешімдерін ұсынады.

Іске асыру стандарттары

Дизайн стандарттары	API 6D, API 608, ASME B16.34, ISO 17292, BS5351,
Фланец стандарттары	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627
Қосылу әдістері	RF，RTJ,BW
Тестілеу және қабылдау	API598 API 6D BS12569
Құрылымдық ұзындығы	SME B16.10, BS 558, BS12982, ISO 5752
Қысым және температура деңгейлері	ASME B16.34,
Өрттен қорғау талаптары	API6FA API607
Төмен ағып кету стандарттары	ISO 15848-1, API 622
Коррозияға қарсы дизайн	NACE MR 0103，NACE MR 0175

Қолданба

Өлшем	NPS 1/2” ~10” DN15~DN250
Қысым диапазоны	150LB–600LB, PN10–PN64
Температура диапазоны	；-29℃ ~ +200℃
Қолдану ауқымы	Кран суы, канализация, құрылыс, мұнай, химия өнеркәсібі, тамақ, медицина, тоқыма, электр энергетикасы, кеме жасау, металлургия, энергетика жүйесі және т.б.
Drive mode	Турбиналық, пневматикалық, электрлік
Клапан корпусы	Соғылмалар: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Құймалар: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Доп	Сфера: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Клапан орнының тірек сақинасы	Орындық тірек сақинасы: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Клапан орынының кірістіруі	PTFE, RPTFE, нейлон, девлон, PEEK
Клапан бағанасы	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Өнімділік мүмкіндіктері

1. Пневматикалық қалқымалы шарикті клапанның клапан орны жақсы өнімділігі, төмен үйкеліс коэффициенті және шағын жұмыс моменті бар ерінді тығыздағыш болып табылады.

2. Төменгі жағында орнатылған клапанның өзегі қысым астында ұшып кетпеуі мүмкін. Сонымен қатар, егер өрт сияқты ерекше жағдай болса, ол тығыздағыштың ерекше жағдайларға әсер етпеуін қамтамасыз ету үшін клапанның корпусымен металл байланысын құра алады.

3. Клапан отқа төзімді және антистатикалық болу үшін жасалған.

4. Тұтқаны ауыстырып-қосқыш күйін көрсету функциясы бар, ал жалпақ басты клапанның өзегі мен тұтқасы дұрыс реттелмейді.

5. Дұрыс жұмыс істемеу үшін клапанның толық ашық және толық жабық күйлері қауіпсіз және ыңғайлырақ бекітетін тесіктермен жабдықталған.

6. Клапанның жалпы өлшемі салыстырмалы түрде кішкентай және салмағы салыстырмалы түрде жеңіл. Оны жиі пайдалану және тез ашу және жабу үшін пайдалануға болады. Ол орнату және пайдалану кезінде бағыт бойынша шектелмейді, сұйықтыққа төзімділігі аз, дірілсіз және шуылсыз.

Pneumatic Floating Ball Valve
