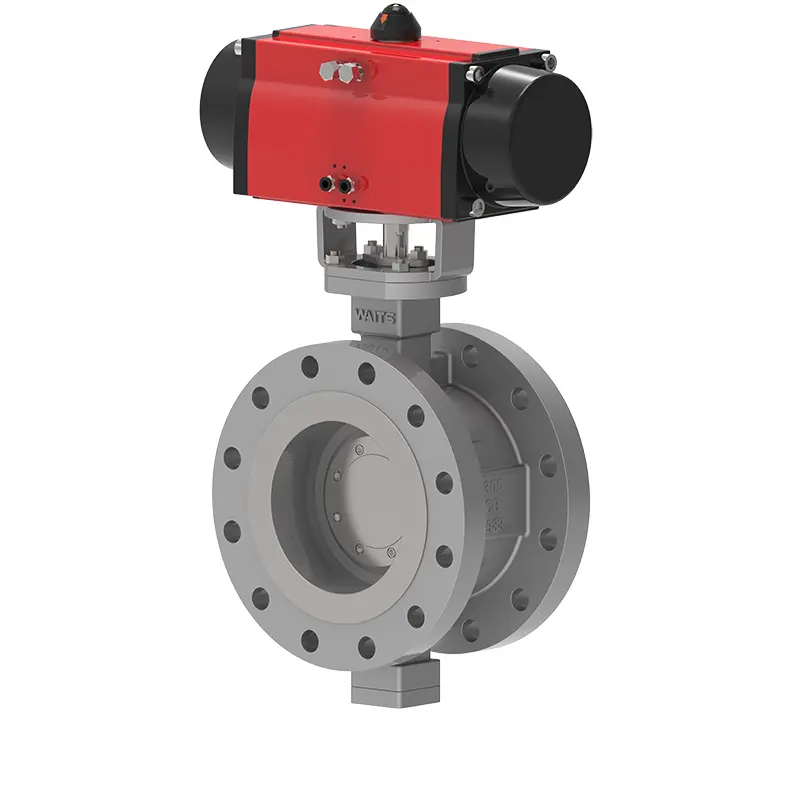

Пневматикалық фланецті металдан жасалған көбелек клапан

Пневматикалық фланецті металдан жасалған көбелек клапанын іздейсіз бе? Сонда неге күтпеске! Біз Вэньцоу, Қытай, жобалау, өндіріс және сату интеграциясы бар және сізге кешенді қызметтерді және кәсіби қолдауды ұсына алатын жаһандық шипаждық өндірушіміз. Бұл клапанды әр түрлі салаларда қолдануға болады, оның ішінде болат, электр, мұнай, мұнай, дренаж жасау және т.б.

Сұрау жіберу

Өнім Сипаттамасы

Пневматикалық фланецті металл жиналған көбелек клапан - бұл шикізатты жобалауға және өндіруге өте талғампаз клапан. Бұл салыстырмалы түрде ұзақ қызмет ету мерзімі бар энергияны үнемдейтін клапан. Клапан клапанның негізгі компоненттерінен, мысалы, клапанның корпусы, жүктелетін сақинасы, сақинасы, беріліс механизмі, т.б., үш өлшемді немесе үш өлшемді эксцентрлік принциптерді ұсынады және серпімді және жұмсақ және жұмсақ және жұмсақ және жұмсақ және жұмсақ және жұмсақ және жұмсақ және жұмсақ және жұмсақ және жұмсақ

Орындау тұрғысынан бұл көбелек клапанының кішкентай жұмыс моменті, коррозияға төзімділігі, жоғары температураға төзімділігі, тозуға төзімділік, тозуға төзімділік, әр түрлі бұқаралық ақпарат құралдарына бейімделу, жалпы сенімді орындау, тиімдірек және ыңғайлы.

Іске асыру стандарттары

Дизайн стандарттары	API 609, AWWA C504, AIN 593
Фланец стандарттары	54432, джис
Қосылу әдістері	РФ,
Тестілеу және қабылдау	API 598, EN 12266-1, ISO 5208
Құрылымдық ұзындық	API 609, SME B16.10, және 558, ISO 5752
Қысым және температура деңгейі	Asme b16.34,
Төмен ағып кету стандарттары	ISO 15848-1, API 622
Коррозияға қарсы дизайн	NACE MR 0103, NACE MR 0175

Қолдану

Мөлшер	NPS 3 «~ NPS 120» DN80 ~ DN3000
Қысым диапазоны	CL150 ~ CL1500 PN6 ~ PN250
Температура диапазоны	; -196 ° C ~ + 600 ° C
Қолданбалы ауқым	Су, кәріз, құрылыс, мұнай, химия өнеркәсібі, химия өнеркәсібі, тамақ, медицина, тоқыма, электр, электр, кеме жасау, металлургия, энергетика жүйесі және т.б.
Жетек режимі	Турбина, пневматикалық, электр
Клапанның денесі	A216, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8, CF3M, CF8M, A995 4A, A995 4A, A995 4a, A352, LCC, LC2, C95800, Monel ...
Клапан тақтайша	A216, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8, CF3M, CF8M, A995 4A, A995 4A, A995 4a, A352, LCC, LC2, C95800, Monel ...
Клапан орындығы	13CR / SS304 / SS316 / + графиттер + PTFE + STL
Клапан сабағы	F6A, F304, F316, 17-4ph, F51, F53, Monel K500 ...
Клапанның стем жаңғағы	Мыс қорытпасы
Орауыш	Иілгіш графит, графит асбест қаптамасы, политетрафлуороэтилен ...

Өнімділік ерекшеліктері

3. Негізгі функционалды өнімділікте ағын сипаттамалары жақсы, негізгі реттеу функциясын қамтамасыз етеді.

4. Эксцентри тәрізді принцип дизайнға қолданылады, ал тығыздау беті нөлдік тозу болып табылады.

5. Оның көптеген қолданбалары бар және оларды әртүрлі салаларда қолдануға болады. Ол әртүрлі температура, бағалар және коррозия сияқты әр түрлі жұмыс жағдайларының құбырларына бейімделе алады. Қолданылуы мүмкін негізгі бұқаралық ақпарат құралдарына су, бу, май, ауа, газ және т.б. кіреді.

6. Клапанның қақпағы және клапанның қақпағы бөлшектері бар, ал тығыздау бетінің қабаты ыстыққа төзімді және коррозияға төзімді қорытпалардан жасалған.

7. Клапандағы үш эксцентрлік принципке қатысты, біліктің ортаңғы сызығы, біліктің орталық сызығы құбырдың орталық сызығынан ауытқып кетеді, ал клапанның корпусының герметикалық беті (қиғаш конус) ортаңғы сызық құбырдың орталық сызығымен бұрыш жасайды.

8. Төмен температураға шыдамды және ашылған және жабылған кезде үйкеліс жоқ клапан тақтасына бірнеше қабатталған сақиналардың бірнеше қабаттары бар. Жабылған кезде, тарату тетігінің моменті жоғарылаған сайын, мөр өтеледі. Жұмсақ және қатты ламинатталған металл парақтарды қолдану клапаны тығыздаудың температура мен қоршаған ортаға өзгерістері әсер етпейтіндігіне көз жеткізуі мүмкін.
