Жоғарғы кіретін электрлік шар клапаны

Waits өндіретін және өндіретін электрлік үстіңгі кіретін шар клапаны - бұл API стандарттарына сәйкес жобаланған, өндірілген және тексерілген жоғары өнімді, жоғары сапалы клапан өнімі. Біз 1994 жылы Америка Құрама Штаттарында құрылып, 2008 жылы Қытайға кірдік және ақырында Вэнчжоуда жаһандық штаб-пәтерімізді құрдық. Әлемдік нарықтағы тұтынушыларға үнемді өнімді ұсыну мүмкіндігіміз бар.

Сұрау жіберу

Өнім Сипаттамасы

Үстіңгі кіретін электрлік шар клапаны құбырлар мен өнеркәсіптік жүйелерге жарамды. Оның артықшылықтарына онлайн техникалық қызмет көрсетуді қолдау және ағып кетуді азайту кіреді. Ол дәстүрлі толық ұңғылы шарикті клапанды жақсартты және жақсы өнімділікке ие болды.

Іске асыру стандарттары

Дизайн стандарттары	API 608, API 6D, ASME B16.34
Фланец стандарттары	ASME B 16.5, ASME B16.47, ASME B16.25,
Қосылу әдістері	RF, RTJ, BW
Тестілеу және қабылдау	API598, API 6D,
Құрылымдық ұзындығы	API 6D, ASME B16.10
Қысым және температура деңгейлері	ASME B16.34,
Өрттен қорғау талаптары	API6FA API607
Төмен ағып кету стандарттары	ISO 15848-1, API 622
Коррозияға қарсы дизайн	NACE MR 0103, NACE MR 0175

Қолданба

Өлшем	NPS1-1/2″~ 60”DN40~DN1500
Қысым диапазоны	Сынып150~ 2500 PN10-PN420
Температура диапазоны	；-60*C ~ +260°C
Қолдану ауқымы	Мұнай, химия өнеркәсібі, металлургия, жеңіл өнеркәсіп, электр станциялары, қалалық құрылысты сумен қамтамасыз ету, төмен температурадағы жұмыс жағдайлары және мұнай, газ және табиғи газ сияқты алыс қашықтықтағы құбырлар.
Жүргізу режимі	Турбиналық, пневматикалық, электрлік
Клапан корпусы	Соғылмалар: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Құймалар: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Доп	Сфера: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Клапан орнының тірек сақинасы	Орындық тірек сақинасы: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Клапан орынының кірістіруі	PTFE, RPTFE, нейлон, девлон, PEEK
Клапан бағанасы	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Өнімділік мүмкіндіктері

1. Кәдімгі клапандардан айырмашылығы, электрлік үстіңгі кіретін шар клапанын құбырдан алып тастаудың қажеті жоқ және оны желіде ұстауға болады, бұл техникалық қызмет көрсету шығындарын азайтады. Клапан дәнекерленген соңғы құрылымды қабылдайды және құбырдың кернеуіне әсер етпейтін құбырға орнатылады.

2. Клапанның орындық сақинасы осьтік күйде дербес жүзе алады. Алдын ала жүктелген серіппе арқылы клапан орны нөлдік қысым және төмен қысым жағдайында тығыздауға болады. Бұл дизайн жоғары қысым жағдайында клапанның жабылу қабілетін жүзеге асырады. Клапан орнының сақинасының сыртқы жағы клапан орны мен клапан корпусы арасындағы тығыздауды қамтамасыз ету үшін тығыздағыш сақиналармен және серпімді сақиналармен салынған. Кейбір тұтынушыларымыз кеңейтілген графит қолданылатын жерге клапанды қолданады. Осы уақытта, егер өрт орын алса, клапан сонымен қатар тығыздау жұмысын сақтай алады.

3. Зақымдану салдарынан клапан орны мен клапан бағанының тығыздағышы ағып кеткенде, майды бүрку клапанымен айдалатын тығыздағыш майды төтенше жағдайда тығыздау үшін пайдалануға болады. Қалыпты жұмыс жағдайында майды бүрку клапаны айдайтын май клапанның өзегін және шардың бетін майлап, ашу және жабу кезінде икемділікті жақсарта алады.

4. Жер астында орнатылған клапандар үшін клапанның өзегін қажетінше ұзартуға және тұтынушының талаптарына сәйкес өлшемін теңшеуге болады. Барлық кәріз құбырлары, сору құбырлары және авариялық майды айдау құрылғылары сәйкесінше ұзартылады, ал басқа байланысты құбырлар клапанның ұзартылған бөлігіне жақын. Тұрақты техникалық қызмет көрсетуді жеңілдету үшін канализация клапаны, шығатын клапан және май бүрку клапаны жалғанып, жерге орнатылады.

5. Жоғарғы және төменгі клапан сабақтары API6D және ISO17292 стандарттарына сәйкес жасалған және статикалық электр тогының алдын алады.

6. Бір поршеньді клапан орны жоғары ағында және қос поршеньді клапан орны төмен ағында пайдаланылса, клапан қос блоктау функциясына қол жеткізе алады және бір уақытта жоғары және төменгі ағынды тасымалдағыштарды кесіп тастайды. Температураның жоғарылауына байланысты клапан қуысында сақталған материал қалыптан тыс қысымға ұшырағанда, клапан орны қысымды автоматты түрде босатып, оны жоғары ағынға шығара алады.

7. Жоғарғы кіретін электрлік шар клапанының шары бекітілген, ал беті ұнтақталған, жылтыратылған және қатайтылған. Үйкеліс пен жұмыс моментін азайту үшін шар мен клапан бағанының арасында сырғымалы мойынтірек бар.

8. Клапан мен жетек арасындағы байланыстырушы фланец ISO 5211 стандарттарына сәйкес келеді, жоғары бейімділікпен және оңай ауыстырумен.

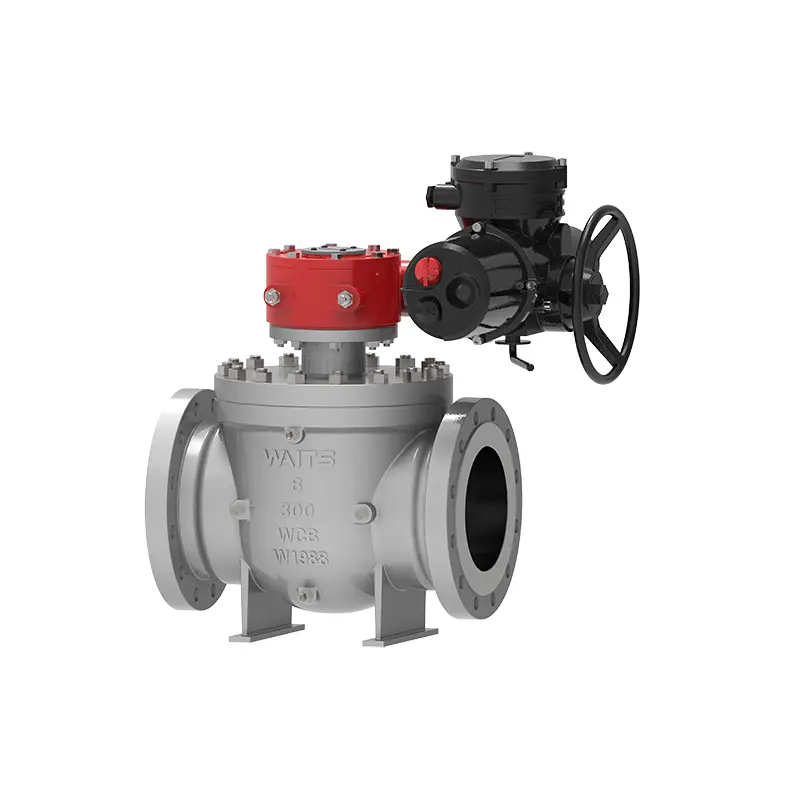

Electric Top Entry Ball Valve
