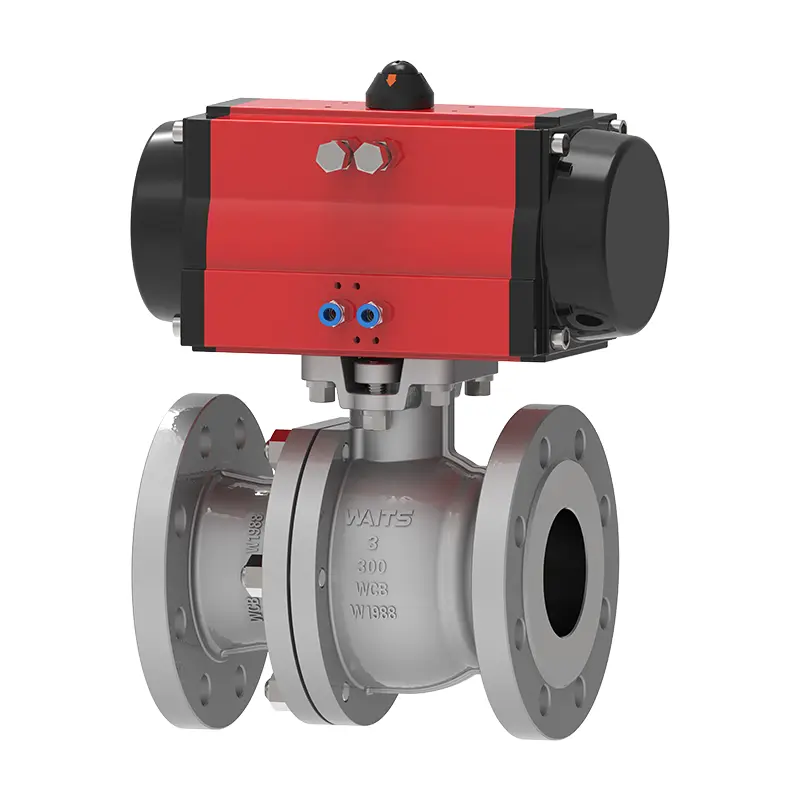

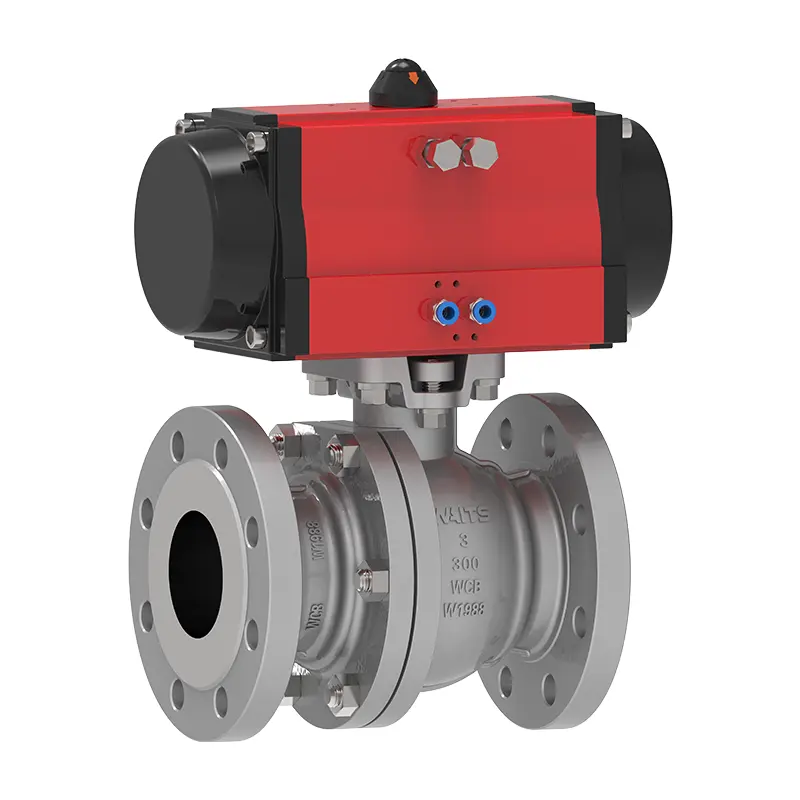

Екі дана пневматикалық жүзетін шарлы клапан (кронштейнмен)

Қабырғаларды күтіңіз Бұл пневматикалық басқарылатын клапан, тот баспайтын болаттан жасалған және PTFE орындығы бар. Сақтай клапан мұнай-химия, электр қуатын өндіру және суды тазарту сияқты салалар үшін ең қол жетімді сұйықтық клапандарын беруге бағытталған.

Сұрау жіберу

Өнім Сипаттамасы

Клапанның жоғары сапалы екі бөліктен тұратын пневматикалық жүзетін доп клапанын (кронштейні бар) екі дана клапанын (кронштейнмен) алып, клапан корпусы мен клапан қақпағы, тығыз құрылым және оңай техникалық қызмет көрсетеді. Бұл су, бу, мұнай және басқа да бұқаралық ақпарат құралдарын, әсіресе химия, тамақ және фармацевтикалық өндірістердегі құбыр жүйелеріне бақылауға / өшіруге және бақылауға өте ыңғайлы.

Негізгі артықшылықтарға: тез жауап беру уақыты; Тамаша тығыздау; ұзақ қызмет ету мерзімі.

Үш бөліктен тұратын дизайнмен салыстырғанда екі бөліктені жүзетін шарлы клапан келесі артықшылықтарға ие: кішігірім із, жеңілірек, бос орын бар қондырғыларға жарамды; төмен баға

Біздің екі дана пневматикалық жүзетін шарлы клапан (кронштейнмен) - жалпы, өндірістік және химиялық қосымшалар үшін жарамды доптың ақысыз клапандары; Суды тазартуға, химиялық заттарға, әлсіз коррозиялық және жартылай коррозиялық сұйықтықтарға қолайлы.

Акталу режимі - бұл біртекті немесе қос әрекет ететін, ал бірқатар рекульсті және бірқатар конфигурацияланатын опциялар қол жетімді, соның ішінде шекті қосқыштар, соленоидты клапандар мен позициясы бар.

Негізгі ерекшеліктері:

Қол жетімді BSP немесе NPT интерфейсі, Size: NPS 2 «~ NPS 24» DN50 ~ DN600-ден 2 дюймге дейін (NPT).

Қысым диапазоны: CL150 ~ CL2500 PN10 ~ PN260

Температура диапазоны: -20 ℃ ~ 400 ℃

Соққыға қарсы клапан сабағымен жабдықталған.

Екі бөліктен тұратын пневматикалық жүзетін шарлы клапан (кронштейнмен) бүгінгі технологиялық бақылаудың қатаң талаптарына сәйкес келеді. Жиналыс кезінде барлық диск компоненттері толығымен тексеріліп, жеткізілім алдында 100% зауытта сыналды.

Іске асыру стандарттары - екі бөліктен тұратын пневматикалық жүзетін шарлы клапан (кронштейнмен)
Дизайн стандарттары	6D / Fire Fire 608, BS5351
Фланецті стандарт	ASME B16.5 / ASME B16.47-A / B / B / E / B / EN1092-1 / 2
Қосылу әдістері	РФ, БВ, БҚ, NPT, FNPT
Тестілеу және қабылдау	Өрт 598, EN12266
Құрылымдық ұзындық	API6D / ASME B16.10 / en558
Қысым және температура рейтингі	Asme b16.34
От өткізбейтін тест	Өрт 6FA, өрт 607
Төмен ағып кету стандарттары	ISO 15848-1, API 622
Коррозияға қарсы дизайн	NACE MR 0175

Өтініш-екі дана пневматикалық жүзетін шарлы клапан (кронштейнмен)
Мөлшер	NPS 2 «~ NPS 24» DN50 ~ DN600
Қысым диапазоны	CL150 ~ CL2500 PN10 ~ PN260
Температура диапазоны	-20 ℃ ~ 400 ℃
Қолданбалы ауқым	Су, бу, май, сұйытылған газ, табиғи газ, көмір газы, азот қышқылы, сірке қышқылы, тотықтырғыш, тотықтырғыш, тотықтырғыш және т.б. сияқты түрлі бұқаралық ақпарат құралдарына қолданылады.
Жетек режимі	Гидравликалық, пневматикалық, электрлік, қолмен және құрт берілісті беріліс.
Клапанның денесі / клапан қақпағы	Кешіру: A105, A182 F304, F304L, F316, F316, F316L, F51, F53, B148, A350 LF2, F3, F3, LF5, Monel Кастингтер: A216 WCB, CF3, CF8, CF3M, CF3M, CF8M, 4A, CF8M, 5A, C95800, LCB, LCC, LC2
Тығыздау беті	Арматураланған PTFE, пара-полифенилен (RPTFE, PPL), металл
Клапан сабағы	A182-F6A-F316-F316-F316-F51 17-4ph / XM-19 ...
Доп	A105, A182 F304, F304L, F316, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Бөңгір	Асбест графиті, икемді графит, политетрафлуороэтилен, темір негізіндегі қорытпа

Пневматикалық белсенділік процесі

1. Қысқартылған ауа (0.4-0.7mpa) актерапатор поршенді немесе беріліс механизмін басқаруға кіреді.

2. Торсе клапан сабағын 90 ° бұрау үшін шығады, допты тесік бағыты (толық ашық / толық жабыңыз).

3. Цилиндрлер Цилиндрлер көктемді қалпына келтіруді қажет етеді, ал қосалқы актерлік цилиндрлер соленоидты клапан бағыты бойынша басқарылады.

4.Рапидке жауап беру: Пневматикалық акуаторлар коммутация жылдамдығының жылдамдық жылдамдығына қол жеткізеді, бұл циклге 0,05 секундқа созылады, апаттық сценарийлерден өткізуге жарамды.

Іріктеу критерийлері

1. Кернее қойылған талаптарға негізделген біртұтас немесе қосарланған пневматикалық бастар бастарын қолданыңыз.

2. Коррозиялық бұқаралық ақпарат құралдарына арналған PTFE тығыздағыштарын болжау; Жоғары температуралы / жоғары қысымды қолданбалар үшін металл қатты тығыздағыштарды таңдаңыз.

3. B16.5 ASME FOLTES FORTES Piplanch-тің үйлесімділігін қамтамасыз етіңіз.
