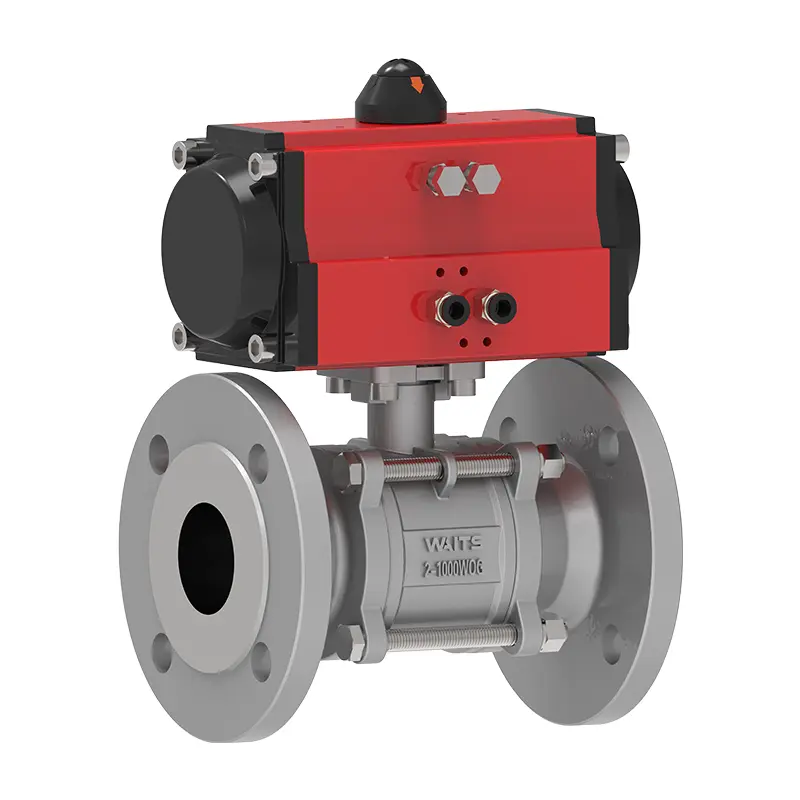

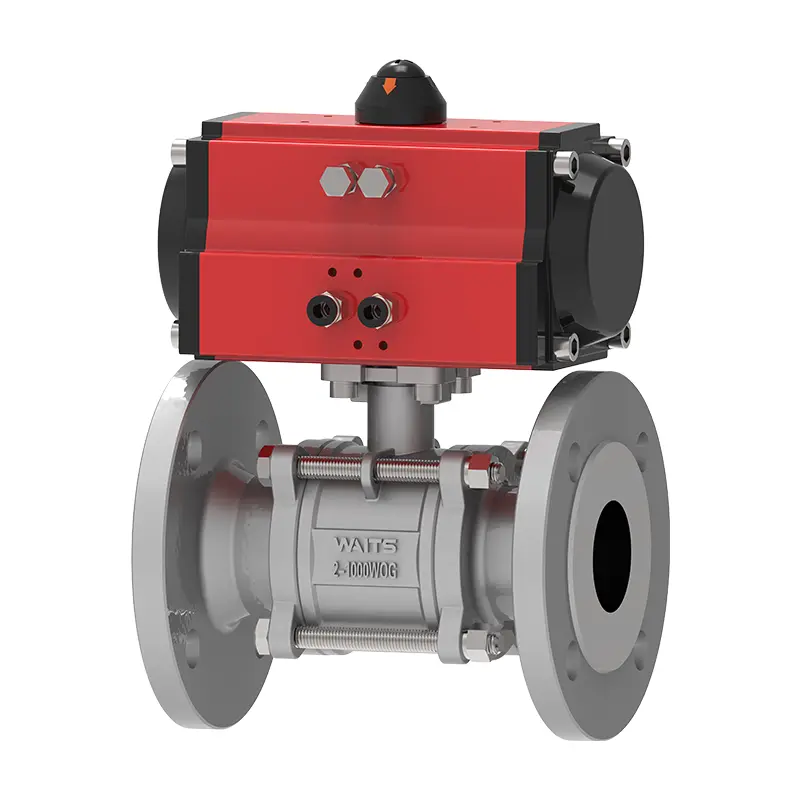

Үш бөліктен тұратын пневматикалық жүзетін шарлы клапан (кронштейнмен)

Қабыршақты үш бөліктен тұратын пневматикалық жүзетін доп клапанының (кронштейні бар) ISO және API сертификатталған және қатаң қысым / тығыздағыштардан өтті. Пневматикалық актуатор ішкі қатты анодталған және сыртқы экструдталған алюминий корпусын эпоксидті қапталған қақпақтармен пайдаланады. Мұндай материалдар мен дизайн өте коррозияға төзімді. Сіз басқа қарапайым клапандарға тап болған кезде, сіз клапанның клапанын таңдағаныма өкінесіздер!

Сұрау жіберу

Өнім Сипаттамасы

Сапаны жоғары сапалы үш бөліктен тұратын пневматикалық жүзетін доп клапан (кронштейнмен) - пневматикалық жетекпен үш бөліктен тұратын доп клапаны, бұл екі жақты допты клапан, бұл екі жақты допты клапандар, бұл екі бағытты допты жіп жүрген допты доппен айналысады. Стандартталған жоғары платформа тірек, пневматикалық және порматикалық акуаторларды тікелей орната алатын клапан сабағының жоғарғы жағында біріктірілген. Ол сұйықтықты бақылау және химия, энергетика және басқа салалардағы авариялық жабылу кезінде кеңінен қолданылады.

Үш бөліктен тұратын пневматикалық жүзетін шардың клапанның денесі және ішкі бөліктері (кронштейн қосылған) 316 тот баспайтын болаттан жасалған, ал тығыздау материалы PTFE болып табылады. Бұл клапанның қысым мәні CL150 ~ CL2500 PN10 ~ PN260, ал температура рейтингі --20 ℃ ~ 450 ℃. Үш дизайн сіз үшін техникалық қызмет көрсетуді жеңілдетеді, оны құбырдан шығармай, уақытты, күш пен ақшаны үнемдейді. Бұл өте жақсы клапан, сіз оған лайықсыз. Клапан екі еселенген пневматикалық жетекпен жабдықталған және ISO 5211 стандартына сәйкес келетін орнатқышпен жабдықталған. Жетекшіні кронштейнсіз немесе дискіні муфтасыз орнатуға болады.

Іске асыру стандарттары - үш бөліктен тұратын пневматикалық жүзетін шарлы клапан (кронштейнмен)
Дизайн стандарттары	6D / Fire Fire 608, BS5351
Фланецті стандарт	ASME B16.5 / ASME B16.47-A / B / B / E / B / EN1092-1 / 2
Қосылу әдістері	РФ, БВ, БҚ, NPT, FNPT
Тестілеу және қабылдау	Өрт 598, EN12266
Құрылымдық ұзындық	API6D / ASME B16.10 / en558
Қысым және температура рейтингі	Asme b16.34
От өткізбейтін тест	Өрт 6FA, өрт 607
Төмен ағып кету стандарттары	ISO 15848-1, API 622
Коррозияға қарсы дизайн	NACE MR 0175

Өтініш - үш бөліктен тұратын пневматикалық жүзетін шарлы клапан (кронштейнмен)
Мөлшер	NPS 1/2 «~ NPS 12» DN15 ~ DN300
Қысым диапазоны	CL150 ~ CL2500 PN10 ~ PN260
Температура диапазоны	-20 ℃ ~ 450 ℃
Қолданбалы ауқым	Су, бу, май, сұйытылған газ, табиғи газ, көмір газы, азот қышқылы, сірке қышқылы, тотықтырғыш, тотықтырғыш, тотықтырғыш және т.б. сияқты түрлі бұқаралық ақпарат құралдарына қолданылады.
Жетек режимі	Гидравликалық, пневматикалық, электрлік, қолмен және құрт берілісті беріліс.
Клапанның денесі / клапан қақпағы	Кешіру: A105, A182 F304, F304L, F316, F316, F316L, F51, F53, B148, A350 LF2, F3, F3, LF5, Monel Кастингтер: A216 WCB, CF3, CF8, CF3M, CF3M, CF8M, 4A, CF8M, 5A, C95800, LCB, LCC, LC2
Тығыздау беті	Арматураланған PTFE, пара-полифенилен (RPTFE, PPL), металл
Клапан сабағы	A182-F6A-F316-F316-F316-F51 17-4ph / XM-19 ...
Доп	A105, A182 F304, F304L, F316, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Бөңгір	Асбест графиті, икемді графит, политетрафлуороэтилен

Құрылымы және негізгі функциялары

1. Клапанның денесі сол денеден, оң жақ денеден, оң жақ денеден және ортаңғы денеден тұрады, оларды оңай бөлшектеу, техникалық қызмет көрсету және ішкі компоненттерді ауыстыру үшін болттармен байланыстырады.

2. Қалқымалы шардың дизайны герметикалық беттерді итеру үшін медиа қысымын қолданады, оларды жиі ашу / жабу операциялары үшін жарамды екі бағытты тығыздауға қол жеткізіңіз.

3.А стандартталған жоғары платформа (ISO 5211) (ISO 5211) клапан сабағының жоғарғы жағында интеграцияланған, пневматикалық жетектердің тікелей қондырғысын қолдайды (мысалы, тірек, пастина, поршень түрлері).

4. «Жетектің қондырғысы» платформасының дизайны бірнеше брендтердің пневматикалық басына бейімделеді және қайта құру шығындарын азайтады.

5. Клапанның денесі әдетте 304/116L-мен, химиялық, суды тазартуға және ұқсас орталарға күшті коррозияға төзімділікті ұсынады.

6.Сиберкуляциялық беттер PTFE немесе металл қатты тығыздағыштар ретінде таңдауға болады.

Three Piece Pneumatic Floating Ball Valve With Bracket
