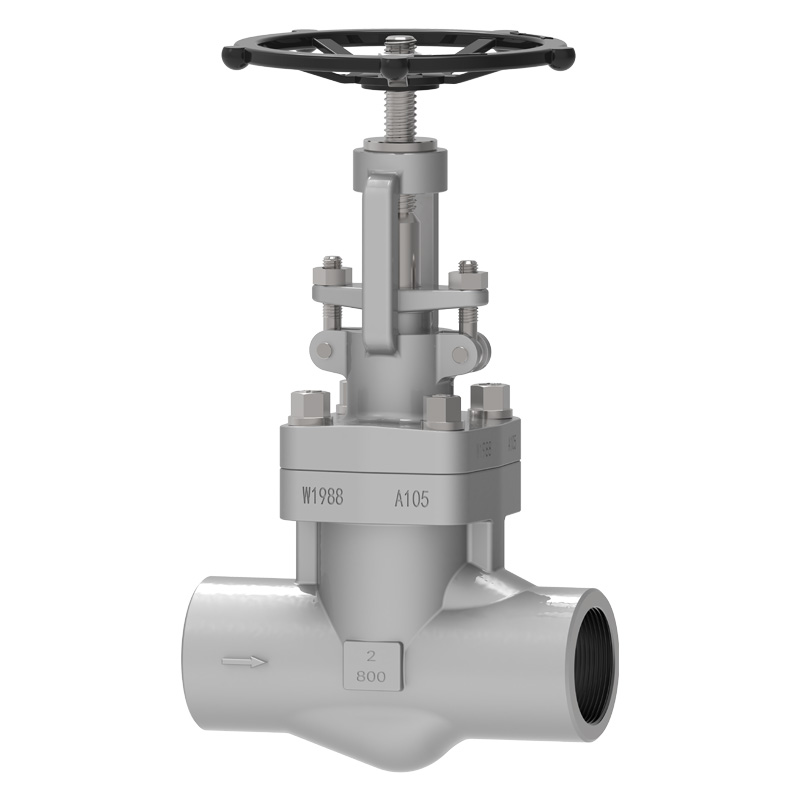

NPT соғылған болат глобусты клапан

Waits - жоғары сапалы NPT соғылған болат глобусты клапанды сатып алу үшін сіздің сенімді таңдауыңыз. Клапан жоғары сапалы соғылған болат материалдан жасалған, керемет құрылымдық дизайнымен, жақсы герметикалық және беріктігі бар және медиа ағынын тиімді басқара алады. Мұнай, химия немесе басқа өнеркәсіп салаларында болсын, NPT соғылған болат глобусты клапан құбыр жүйесінің тұрақты жұмысын қамтамасыз ету үшін сұйықтықты басқарудың сенімді таңдауы болып табылады.

Сұрау жіберу

Өнім Сипаттамасы

Клапан өндірісінде соғылған болат бөлшектердің сапасы әдетте құйма болаттан жасалған бөлшектерге қарағанда жоғары болады және олар үлкен соққы күштеріне төтеп бере алады. Олардың пластикалық, қаттылық және басқа механикалық қасиеттері де құйылған болаттан жасалған бөлшектерге қарағанда жоғары.
Соғылған болат глобус клапанының диаметрі әдетте DN80-ден аспайды және олардың көпшілігі диаметрі қысқартылған конструкциялар болып табылады. Бірдей диаметрдегі құйма болаттан жасалған тоқтату клапандарымен салыстырғанда, ағын жылдамдығы сәл аз, бірақ ол төтеп бере алатын қысым мен температура диапазоны құйма болат клапандарына қарағанда жоғары, ал герметикалық өнімділігі құйма болаттан жасалған тоқтату клапандарына қарағанда әлдеқайда жақсы. , және қызмет ету мерзімі ұзағырақ.
Like other globe valves, NPT forged steel globe valves are also restricted by the flow direction of the medium. According to the different installation positions, they can be divided into straight-through globe valves and direct-flow globe valves.

Іске асыру стандарттары

Design standards	API602, ASME 16.34, BS 5352, BS 6364
Фланец стандарттары	SW Розетка дәнекерлеу ұштары ASME B16.11 сәйкес, BW түйіспелі ұшы ASME B16.25, NPT бұрандалы қосқыштар ASME B1.20.1 сәйкес
Қосылу әдістері	SW, NPT, BW, RF, RTJ
Тестілеу және қабылдау	API 602/API 598
Құрылымдық ұзындығы	Зауыттық стандарттарға сәйкес розетка дәнекерлеу / бұрандалы соғылған болат қақпа клапанының құрылымдық ұзындығы ASME B16.10 сәйкес фланецті ұшы/түйінді дәнекерлеу ұшы соғылған болат ысырма клапаны
Қысым және температура деңгейлері	ASME B16.34,
Төмен ағып кету стандарттары	ISO 15848-1, API 622
Коррозияға қарсы дизайн	NACE MR 0103，NACE MR 0175

Қолданба

Өлшем	NPS1/4″~NPS3″ DN6~DN80
Қысым диапазоны	CL150~ CL2500 PN10~ PN420
Temperature range	；-196°C ~ +600°C
Қолдану ауқымы	Кран суы, канализация, құрылыс, мұнай, химия өнеркәсібі, тамақ, медицина, тоқыма, электр энергетикасы, кеме жасау, металлургия, энергетика жүйесі және т.б.
Жүргізу режимі	Turbine, pneumatic, electric
Клапан корпусы/клапан қақпағы	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), қорытпа 20, Monel
Клапан өзегі Тығыздау беті	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), қорытпа 20, Monel
Клапан бағанасы	F6A F304 F316 F51 F53 Monel K500...
Клапан бағанының гайкасы	Мыс қорытпасы...
Қаптама	Flexible graphite, graphite asbestos packing, polytetrafluoroethylene...

Өнімділік мүмкіндіктері

1. NPT соғылған болат глобус клапанының негізгі құрамдас бөліктері соғылған және қуыс тығыздағыштарының үш түрі бар: болтты капот, дәнекерленген қалпақ және қуыс қысымымен өздігінен қатайтылатын тығыздағыш құрылымы.
Among them, the bolted bonnet means that the valve body and the bonnet are connected by bolts and nuts, and the wound gasket made of stainless steel wire clip flexible graphite is used for sealing. If you have special requirements, we can also use metal ring connection.
Дәнекерленген қалпақ клапанның корпусы мен капоттың жіптермен жалғанғанын, толығымен дәнекерленгенін және тығыздалғанын білдіреді, сонымен қатар сіздің қажеттіліктеріңізге сәйкес толығымен дәнекерлеуге болады.
9001b, 1500Ib, 2500Ib, 45001b қуысы қысымды өздігінен қатайтатын тығыздағыш құрылымын қабылдай алады, ал тығыздау өнімділігі ішкі қысымның жоғарылауымен артады және сенімділік жоғары.
2. Клапан корпусындағы орташа арна бұралған, бұл сұйықтықтың үлкен кедергісін және қуатты тұтынуды тудырады.
3. Тығыздау беті тозуға және сызатуға оңай емес, тығыздау өнімділігі жақсы. Ашу және жабу кезінде клапан дискі мен клапан корпусының тығыздағыш беті арасында салыстырмалы сырғу жоқ, тозу мен сызат айтарлықтай емес және қызмет ету мерзімі ұзағырақ.
4. Иілгіш графит қаптамасы пайдаланылады, ол сенімді тығыздауға ие және оңай және икемді жұмыс істейді.
5. The medium of the globe valve can only flow in one direction and cannot change the flow direction. Therefore, it is necessary to pay attention to the flow direction of the medium and the direction of the arrow of the valve body during installation.
6. Қаптаманы ауыстыру және техникалық қызмет көрсету ыңғайлы және жылдам және жүйенің жұмысына әсер етпейтін өшіру күйінде жүзеге асырылуы мүмкін.
7. The shape is simple, the structure length is short, the manufacturing process is good, and the application range is wide.
