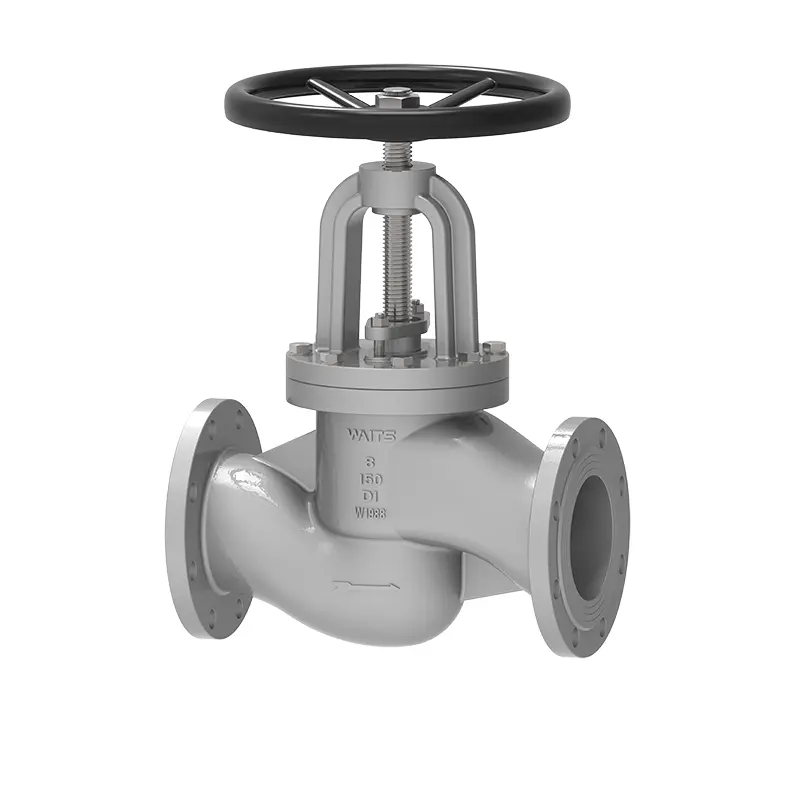

Ductile Iron S Pattern Globe Valve

Waits компаниясы шығарған иілгіш темір S үлгісіндегі глобус клапаны AISI/DIN/BS/стандарттарына сәйкес, тұрақты өнімділігімен және құны жоғары өнімділігімен. Біз бастапқыда Құрама Штаттарда құрылғанбыз, ал қазір біздің жаһандық бас кеңсеміз Қытайдың Вэнчжоу қаласында орналасқан. Бізде бірнеше өндірістік база бар, тұрақты жеткізілім бар және сізге жеңілдікті бағаларды ұсына аламыз.

Сұрау жіберу

Өнім Сипаттамасы

The ductile iron S pattern globe valve produced by Waits is designed for precise flow control and minimum leakage. We carefully select raw materials to ensure that the valve's corrosion resistance and wear resistance are within a reliable range and suitable for long-term use.
Бұл глобус клапан жоғары қысым жағдайларына бейімделуге арналған және әртүрлі өнеркәсіптік қолданбаларда тұрақты және сенімді болып қала алады. Ол әртүрлі жұмыс жағдайлары мен құбыр сипаттамаларына бейімделеді және жиі жөндеуді қажет етпейді. Оның жақсы қызмет ету мерзімі бар және пайдалану кезінде еңбек және техникалық қызмет көрсету шығындарын азайтады.
Шойын S үлгісіндегі глобус клапанының дроссельдік сыйымдылығы су тазарту қондырғыларында, бу қолданбаларында және химия өнеркәсібінде кеңінен қолданылады. Сонымен қатар, кейбір жоғары қысымды жүйелер де бұл клапанды оның жақсы құрылымдық беріктігі мен күшті бейімделгіштігіне байланысты таңдайды.

Іске асыру стандарттары

Дизайн стандарттары	,API603, ASME B16.34, DIN 3352, EN1984
Фланец стандарттары	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Қосылу әдістері	БҚ, РФ,
Testing and acceptance	API598, DIN 3230, EN 12569
Құрылымдық ұзындығы	ASME B16.10, DIN3352-F4/F5, EN 558-1
Қысым және температура деңгейлері	ASME B16.34,
Төмен ағып кету стандарттары	ISO 15848-1, API 622
Коррозияға қарсы дизайн	NACE MR 0103, NACE MR 0175

Application

Өлшем	NPS 2″ ~ NPS 12″ DN50~ DN300
Қысым диапазоны	CL125~ CL300 PN10~ PN64
Температура диапазоны	；-10°C ~ +220°C
Қолдану ауқымы	Кран суы, канализация, құрылыс, мұнай, химия өнеркәсібі, тамақ, медицина, тоқыма, электр энергетикасы, кеме жасау, металлургия, энергетика жүйесі және т.б.
Жүргізу режимі	Турбиналық, пневматикалық, электрлік
Клапан корпусы/клапан қақпағы	DI WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
Клапан тақтасы/клапан орны	DI, DI+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Клапан бағанасы	F6A F304 F316 F51 F53 Monel K500
Клапан бағанының гайкасы	Мыс қорытпасы
Packing	Иілгіш графит, графит асбесті қаптама, политетрафторэтилен...

Performance Features

(1) Тоқтатқыш клапанның құрылымы қақпа клапанына қарағанда қарапайым және оны өндіру және ұстау оңайырақ.
(2) The sealing surface is not easy to wear and scratch, and the sealing performance is good. There is no relative sliding between the valve disc and the sealing surface of the valve body during opening and closing, so the wear and scratch are not serious, the sealing performance is good, and the service life is long.
(3) Ашу және жабу кезінде клапан дискі ысырма клапанына қарағанда шағын инсультке және биіктігі азырақ, бірақ құрылымдық ұзындығы қақпа клапанына қарағанда ұзағырақ.
(4) Ашу және жабу моменті үлкен және ашу және жабу уақыты салыстырмалы түрде ұзақ.
(5) Клапан корпусындағы орта арна бұралғандықтан, сұйықтықтың кедергісі үлкен және қуат тұтынуы салыстырмалы түрде үлкен.
(6) Ортаның ағынының бағытының номиналды қысымы PN ≤16МПа болғанда, әдетте төменгі ағын қабылданады және орта клапан дискінің төменгі жағынан жоғары қарай ағады; номиналды қысым PN≥20MPa болғанда, кері ағын әдетте қабылданады және тығыздау өнімділігін арттыру үшін орта клапан дискінің жоғарғы жағынан төмен қарай ағады. Дегенмен, тоқтау клапанын пайдаланған кезде орта тек бір бағытта ағып кетуі мүмкін және ағынның бағытын өзгерте алмайтынын ескеру қажет.
(7) Клапан дискі толығымен ашылғанда оңай тозып кетеді, сондықтан оны пайдалану кезінде назар аудару керек.
Тоқтатқыш клапанның клапан бағанының осі клапан орнының тығыздағыш бетіне перпендикуляр. Клапан діңінің ашылуы немесе жабылуы салыстырмалы түрде қысқа және сенімді кесу әрекетіне ие. Ол ортаны кесу, реттеу және дроссельдеу үшін қолайлы.
