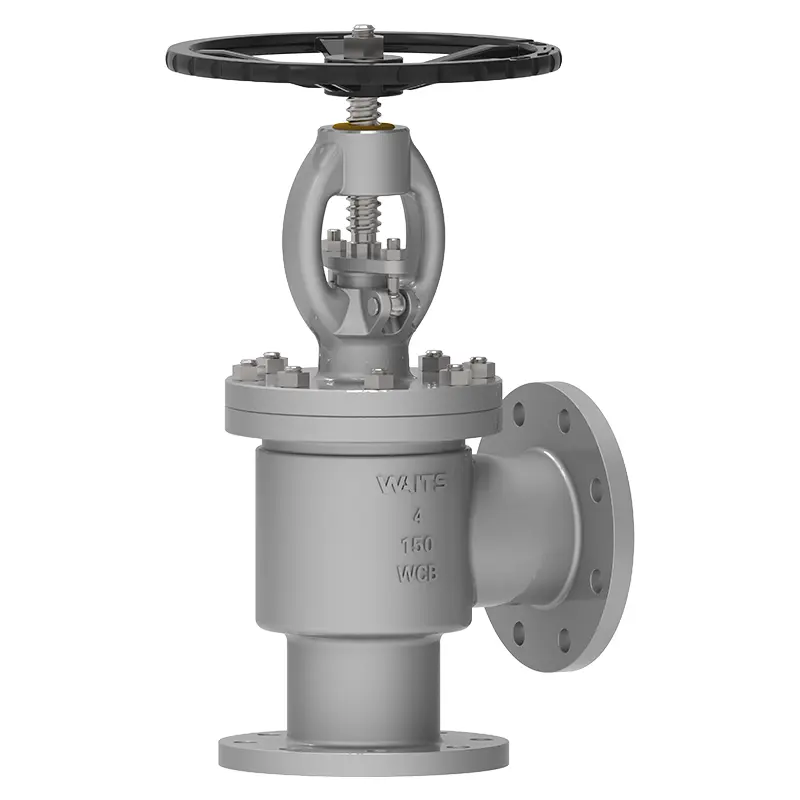

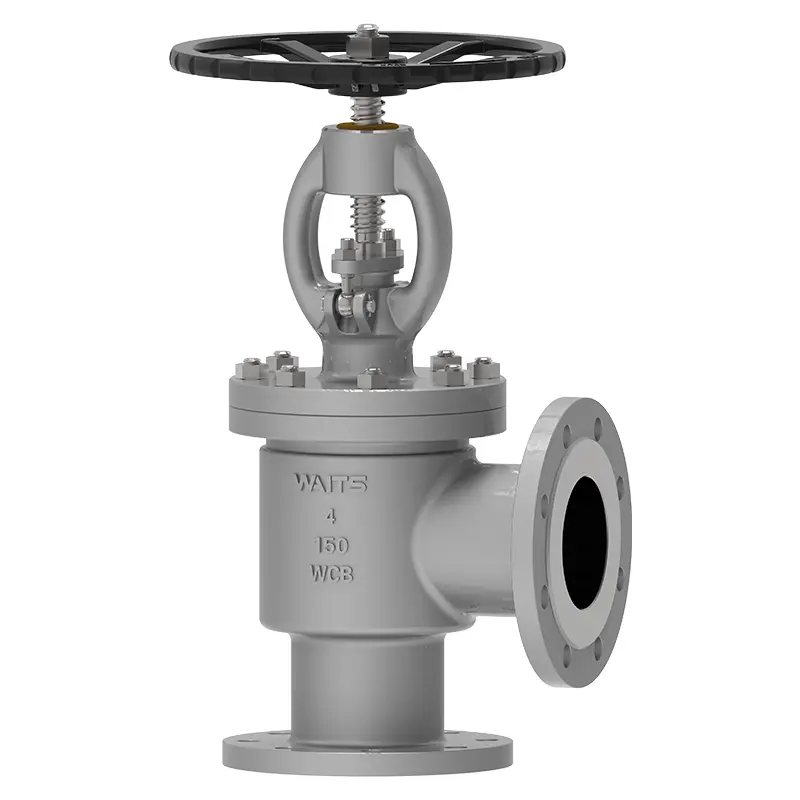

Бұрыш глобус клапаны

90 градус-градус ағынының бірегей арнасы бар болған кезде, сіз қосымшалардың кең спектрі бар жоғары сапалы бұрыштық глобус клапанын күтуіңіз керек. Біз кеңістікті үнемдеу және құбырларды бағыттауды жеңілдету үшін шағын дизайнды арнайы қолдандық. Егер сіз кішкене кеңістікке немесе шектеулі орнатуға тап болған кезде, сіз осы клапанды қолдана аласыз.

Сұрау жіберу

Өнім Сипаттамасы

Қабырғалардың бұрыштық клапаны клапан бағанасын айналдыру арқылы сұйықтық бұйымдарының ағынын клапанның дискісін көтеру немесе түсіру үшін басқара алады. Оның 90 градусқа арналған бұрыштық ағындық канал дизайны дәстүрлі тікелей ағымдық клапан құрылымын бұзады, сұйықтықтың төзімділігі мен энергияны үнемдейді. Орнатылған кеңістіктегі күрделі қосымшаларда оның ықшам дизайны айқын артықшылықтарға ие, инженерлерді үнемдеу көп қиындық туғызады және осыған байланысты уақыт қалдықтарын азайтады.

Anglel Globe клапаны - бұл кіріс және бір-біріне перпендикулярмен сырғытылған клапан дизайны. Ол қақпақты клапан орнынан және одан тыс жерге жылжыту үшін сызықтық қозғалыс қолданады. Бұрыштық клапандар қазанды қазандық және жылытқыштардың төгілуі қызметтері, сондай-ақ шектеулі кеңістікпен құбырлардың клапандары үшін қолданылады. Клапанды шынтақ ретінде де қолдануға болады. Клапан cage түрі немесе үлкейтілген розеткаға қосыла алады, немесе коррозияны, жыпылықтайтын немесе кавитацияның зақымдануын азайту үшін, кеңейтілген клапан тәрізді немесе шығыс клапанын немесе розеткаға арналған лайнер.

Іске асыру стандарттары-бұрыштық глобус клапаны
Дизайн стандарттары	API6D BS1873, DIN 3356, EN 13709
Фланецті стандарт	ASME B16.5, ASME B16.47 - A / B, 1092-1 / 2
Байланыс	RF, RTJ
Тестілік қабылдау	Өрт 598 EN12266
Құрылымның ұзындығы	Asme b16.10 / en 558 / din3203,
Қысым және температура рейтингі	Asme b16.34
Өрт сынағы	API607, API6FA
Төмен ағып кету стандарты	API 622
Коррозияға қарсы дизайн	NACE MR 0175

Қолданбалы бұрыштық клапандар
Мөлшер	DN15 ~ DN300 (NPS½ »~ 12«)
Қысым диапазоны	PN16 ~ PN160 (CLASS150 ~ 900)
Температура диапазоны	-29 ℃ ~ + 570 ℃
Қолдану	Қышқыл / сілтілік сұйықтық, сұйытылған табиғи газ, жоғары тұтқырлық майы, жерасты құбырлары желісі, жабдық біріктіру модулі және т.б.
Жетек режимі	Қолмен, тегіс беріліс, электрлік, пневматикалық және т.б.
Клапанның денесі / клапан қақпағы	Кешіру: A105, A182 F304, F304L, F304L, F316, F316L, F51, F31, F51, F53, B148, A350 LF2, LF3, LF5, Кастингтер: DI A216 WCB, CF3, CF8, CF3M, CF3M, CF8M, 4A, C9, 5A, C95800, LCB, LCC, LC2
Тығыздау беті	Дене, дене жабылған темірге негізделген қоспалар, қапталған қорытпалар
Клапан сабағы	A182-F6A-F316-F316-F316-F51 17-4ph / XM-19 ...
Клапанның стем жаңғағы	Мыс қорытпасы
Бөңгір	Иілгіш графит, графит асбест қаптамасы, политетрафлуороэтилен ...

Өнімділік сипаттамалары

Тыңайтқыштар өндірісінде мочевина мен аммиак өндірісіндегі клапандар коррозиялық медиа, кристалдану және жоғары қысым болып табылады. Қабыршақты күтіп, келесі артықшылықтары бар бұрыштық глобус клапандары пайда болды:

Төмен қысымды төмендету, азаяды кристалдану

Өлі бұрыш жоқ, коррозияны болдырмаңыз

Бір бөліктен клапан табақ және клапан сабағы, клапан тақтасы мен клапан сабағы арасындағы өлі бұрыштың алдын алыңыз

Барлық стильді қорытпалар клапаны тақтайшасы, тозуды азайтыңыз

Берілген клапан қақпағы, класс клапан клапанының қақпағы және клапанның дене клапанының дене клапанының фланецті тығыздағышы

Төмен эмиссия клапанының сабын буып-түю

Алюминий / қола бөлшектері жоқ

Дене, денеден жасалған дене қаптамасы, толтаңқы зат, қатты негізделетін қорытпалар

Бұрыш глобус клапандарын қышқыл / сілтілік сұйықтық, сұйытылған табиғи газ, жоғары тұтқырлық майы, жер асты құбырлары желісі, жабдықты біріктіру модулі және т.б. қолдануға болады.

Сіз оны қолмен, бұршақ, электрлік, электрлік, пневматикалық және т.б. арқылы жүргізе аласыз.
