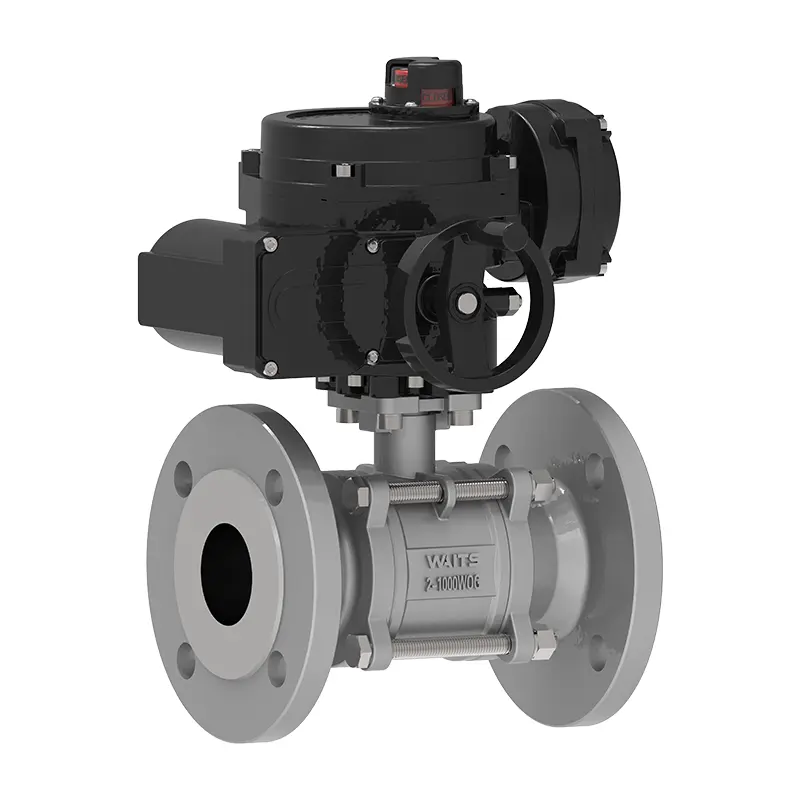

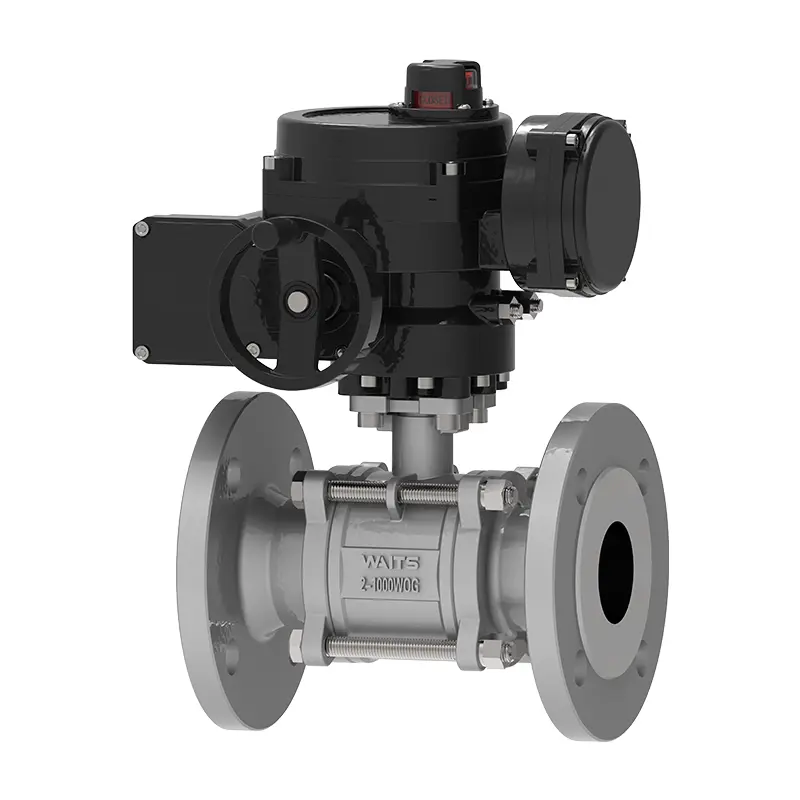

Электрлік үш бөліктен тұратын фланерленген жүзбелі шарлы клапан

Қабырғалардың электрлік үш бөліктен тұратын фланг егістік доп клапанын берік, саналы түрде басқарылады және тиімді ағын автоматтандыруға қол жеткізеді. Сатылым алдындағы техникалық кеңес беруден және шешілгенден кейін сатудан кейінгі қондырғыдан, пайдалануға беру, техникалық қызмет көрсету және жөндеу, ал клапанын күтіп, клапан автоматтандыруды жеңілдету үшін екі доптың клапандарын жобалай алады. Күту клапанының толық толық циклдік жүйесін құрды.

Сұрау жіберу

Өнім Сипаттамасы

Қабыршақтардың клапанының клапанын үш бөліктен тұратын фланецті жүзетін шарлы клапан үш бөлікке бөліп, стандартты электр шарларының клапанының дизайнын қабылдайды. Өлшем диапазоны - 2 «~ ~ NPS 4» DN50 ~ DN100, ал WOG жұмыс қысымы - CL150 ~ CL2500 PN10 ~ PN260. Біз үш бөліктен тұратын шарлы клапандардың толық спектрін, түрлі-түсті қосылыстармен, соның ішінде бұрандалы ұштармен, бөкселерді дәнекерлеу аяқталады, розетка дәнекерлеуі және үш бұрышты қосылыстармен қамтамасыз етеміз.

Күтім клапанының бірегей құрылымы бөлшектеу және техникалық қызмет көрсету ыңғайлы: доп пен клапан орындықтарын құбырды бөлшектемей тексеріп, ауыстыруға болады, бұл техникалық қызмет көрсетудің қиыншылығы мен құнын едәуір азайтады. Тығыздау тұрғысынан үш бөліктен тұратын құрылым біркелкі қысымды таратады және герметикалық әсер етеді, ал электр жетегінің режимі автоматты басқаруды жүзеге асырады. Бұл клапан көбінесе жоғары клапаны техникалық қызмет көрсету жиілігі және қатаң жабуға қойылатын өндірістік құбыр сценарийлерінде қолданылады.

Іске асыру стандарттары - электрлік үш дана фланецті жүзетін шарлы клапанды
Дизайн стандарттары	6D / Fire Fire 608, BS5351
Фланецті стандарт	ASME B16.5 / ASME B16.47-A / B / B / E / B / EN1092-1 / 2
Қосылу әдістері	Радиден
Тестілеу және қабылдау	Өрт 598, EN12266
Құрылымдық ұзындық	API6D / ASME B16.10 / en558
Қысым және температура рейтингі	Asme b16.34
От өткізбейтін тест	Өрт 6FA, өрт 607
Төмен ағып кету стандарттары	ISO 15848-1, API 622
Коррозияға қарсы дизайн	NACE MR 0175

Өтініш-электрлік үш бөліктен тұратын фланг жүзетін шарлы клапан
Мөлшер	NPS 2 «~ ~ NPS 4» DN50 ~ DN100
Қысым диапазоны	CL150 ~ CL2500 PN10 ~ PN260
Температура диапазоны	-20 ℃ ~ 400 ℃
Қолданбалы ауқым	Су, бу, май, сұйытылған газ, табиғи газ, көмір газы, азот қышқылы, сірке қышқылы, тотықтырғыш, тотықтырғыш, тотықтырғыш және т.б. сияқты түрлі бұқаралық ақпарат құралдарына қолданылады.
Жетек режимі	Гидравликалық, пневматикалық, электрлік, қолмен және құрт берілісті беріліс.
Клапанның денесі / клапан қақпағы	Кешіру: A105, A182 F304, F304L, F316, F316, F316L, F51, F53, B148, A350 LF2, F3, F3, LF5, Monel Кастингтер: A216 WCB, CF3, CF8, CF3M, CF3M, CF8M, 4A, CF8M, 5A, C95800, LCB, LCC, LC2
Тығыздау беті	Арматураланған PTFE, пара-полифенилен (RPTFE, PPL), металл
Клапан сабағы	A182-F6A-F316-F316-F316-F51 17-4ph / XM-19 ...
Доп	A105, A182 F304, F304L, F316, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Бөңгір	Асбест графиті, икемді графит, политетрафлуороэтилен, темір негізіндегі қорытпа

Негізгі құрылымы және жұмыс принципі

1. Клапанның денесі техникалық қызмет көрсетуді және ішкі компоненттерді ауыстыруды тез бөлшектеуге мүмкіндік беретін болттармен, оң жақта, оң және аралық бөлімдерден тұрады.

2. Доп розетка герметизация бетіне қарай жылжытылады, бұқаралық ақпарат құралдарының қысымымен ауысады, екі бағытта герметикаға қол жеткізу.

3. Тоқсандық бұрандалы электр қозғағышты ағынды реттеу үшін 0-90 ° айналдыруды басқарады немесе өндірістік басқару жүйелерімен тікелей үйлесімді.
