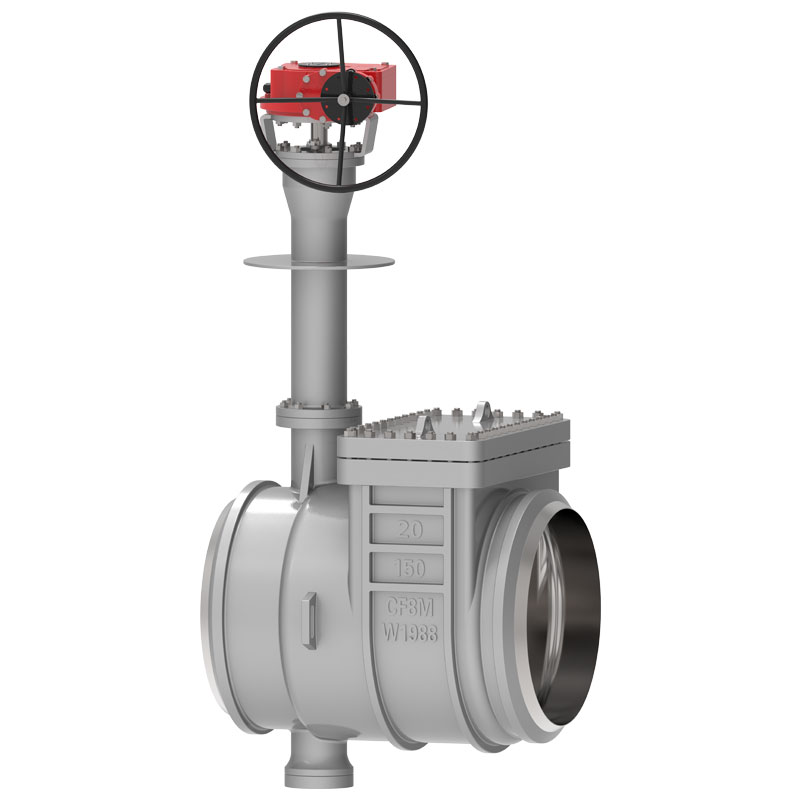

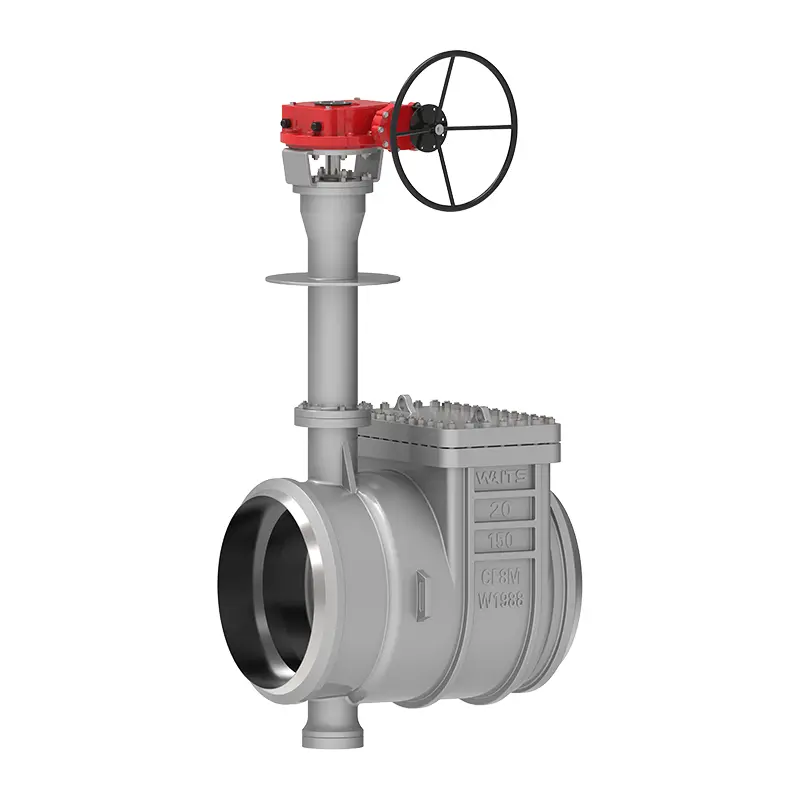

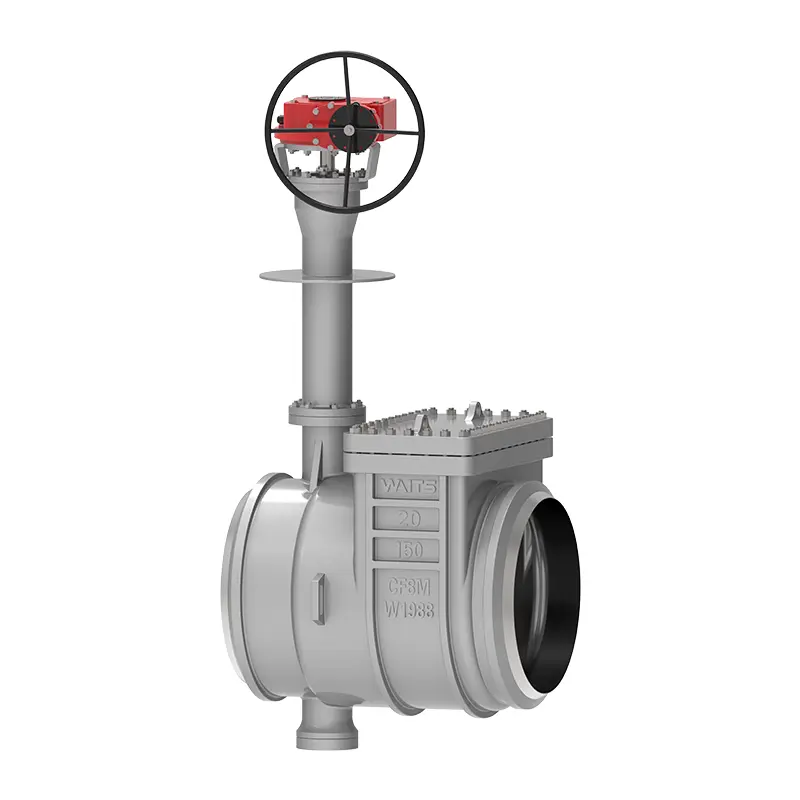

Криогенді жоғарғы кіретін көбелек клапан

Криогенді жоғарғы кіретін көбелек клапаны, Waits кәсіпқой өндірістік базасы шығарған клапан, тұрақты жеткізілімге және жоғары өнімділікке ие, әсіресе өте төмен температуралы орталар үшін жарамды. Біз өнім сапасы өндіріс пен сатудың өзегі екенін жақсы білеміз және сізбен ұзақ мерзімді ынтымақтастық қарым-қатынас орнатуға үміттеніп, сатылымнан кейінгі жан-жақты қызмет көрсетеді.

Сұрау жіберу

Өнім Сипаттамасы

Криогенді жоғарғы кіріс көбелек клапаны ұзақ қызмет ететін, энергияны үнемдейтін көбелек клапаны болып табылады. Біз жобалау және өндіру кезінде жаңа технологияларды белсенді түрде енгіздік, ал сала мамандарының командасы бүкіл процесс барысында нұсқауларды бақылап отырды.
The components of this butterfly valve mainly include valve body, butterfly plate, sealing ring, transmission mechanism, etc. The structural design adopts two-dimensional or three-dimensional eccentric principle, and a new process of elastic sealing or hard and soft multi-level sealing compatibility is used to reduce the torque in operation, which is more labor-saving and energy-saving.
Сонымен қатар, жалпы коррозияға төзімділігі, жоғары температураға төзімділігі және криогенді жоғарғы кіріс көбелек клапанының тозуға төзімділігі де тамаша, бұл жиі техникалық қызмет көрсетусіз немесе ауыстырусыз әртүрлі күрделі жұмыс жағдайларын жеңуге жеткілікті.

Implementation Standards

Дизайн стандарттары	API 609, EN 593, GB/T 24925
Flange standards	ASME B16.25 (BW)
Отқа төзімді дизайн	API 607, API 6FA
Қосылу әдістері	BW, РФ
Қалыпты температура сынамасын қабылдау	API 598, ANSI/FCI 70-2, EN 12266, ISO 5208
Төмен температура сынақтарын қабылдау	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Құрылымдық ұзындығы	API 609, ASME B16.10, EN 558, ISO 5752
Pressure and temperature levels	ASME B16.34,
Төмен ағып кету стандарттары	ISO 15848-1, API 622
Коррозияға қарсы дизайн	NACE MR 0103，NACE MR 0175

Қолданба

Өлшем	NPS3 ~ NPS48 DN80~ DN1200
Қысым диапазоны	CL150~CL1500 PN6~ PN250
Температура диапазоны	-196°C ~ +150°C
Application range
Жүргізу режимі	Қолмен, пневматикалық, электрлік
Клапан корпусы	A351 CF3, CF8, CF3M, CF8M т.б.
Valve plate	A351 CF3, CF8, CF3M, CF8M т.б.
Клапан орны	Тот баспайтын болат + STL; Тот баспайтын болат + графит
Клапан бағанасы	XM-19, Gr660 Ty2/HT

Өнімділік мүмкіндіктері

1. Криогенді жоғарғы кіреберіс көбелек клапаны қос қиғаш жиектермен және шағын эксцентристікпен жасалған. Оның айналу моменті жетекші деңгейге жетеді (құрдастарының 40% ~ 60%) және сәйкес келетін электр және пневматикалық бағалар өте тиімді;
2. Клапанның орны мен тығыздағыш сақинасы бөлек бөліктер ретінде жасалған және клапанның техникалық қызмет көрсету және ауыстыру оңай болуы үшін тексеру порты бар.
3. Клапан тақтасы мен клапан бағанасы төмен температурада тұрып қалмайтын жоғары және төмен қос пернелермен жасалған және API 609 ұшуға қарсы конструкциясы бар;
4. Тығыздау беті нөлдік дерлік тозуға және ұзақ қызмет мерзіміне ие;
5. Қолдану аясының кең ауқымы бар, соның ішінде СТГ, пропилен және этилен сияқты өте төмен температуралы құрылғылар;
6. Бөлме температурасында API598 және төмен температурада BS6364 1/3 ағып кетеді. Ол төмен температурада BS6364 оң және кері тығыздау талаптарына сәйкес келеді;
7. The valve body and valve seat are separate components, and the valve seat and sealing ring can be made of different materials;
8. Үш эксцентристік: біліктің ортаңғы сызығы нығыздау бетінің ортаңғы сызығынан ауытқиды, біліктің ортаңғы сызығы құбырдың ортаңғы сызығынан сәл ауытқиды, ал клапан корпусының герметикалық бетінің орталық сызығы (қиғаш конус) ) құбырдың орталық сызығымен бұрыштық позицияны құрайды;

Cryogenic Top Entry Butterfly Valve
