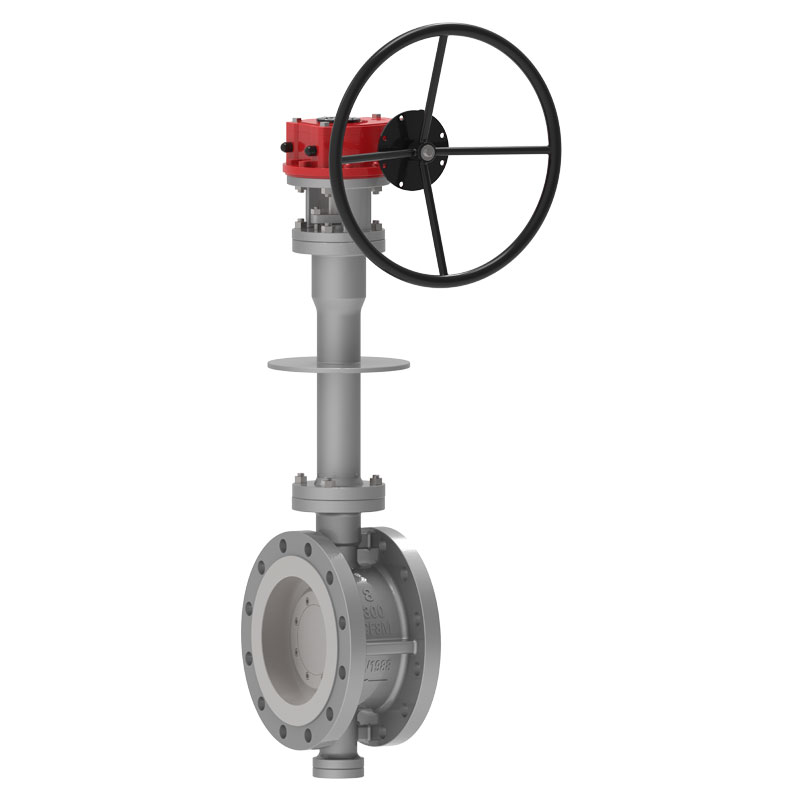

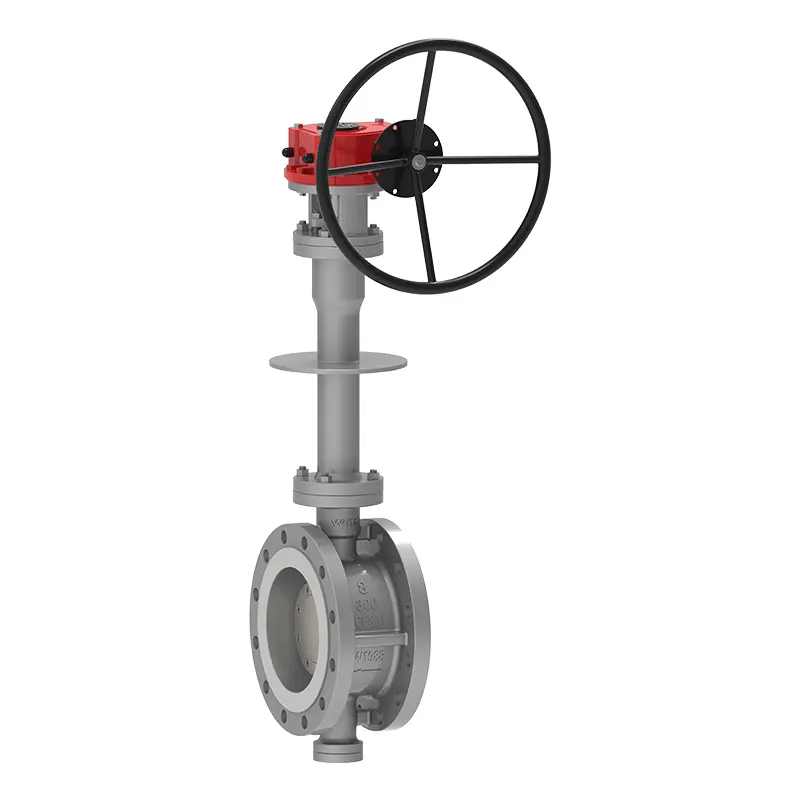

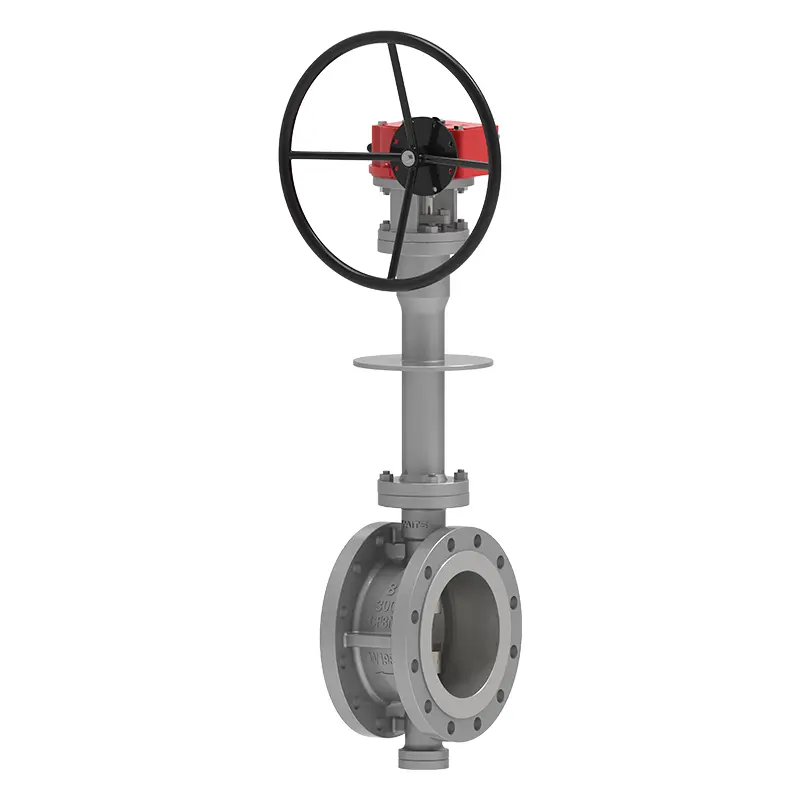

Криогенді бүйірлік кіру көбелек клапаны

The cryogenic side entry butterfly valve produced by Waits is made of high-quality raw materials and has been quality controlled throughout the process. It has excellent performance and high cost performance. This valve can handle extremely low temperatures and is suitable for more complex working conditions. We have 30 years of experience in valve manufacturing and keep pioneering and innovative. We hope to have long-term cooperation with more customers.

Сұрау жіберу

Өнім Сипаттамасы

Криогенді бүйірлік кіру көбелек клапаны - Waits жаңадан әзірлеген ұзақ қызмет ететін, энергияны үнемдейтін көбелек клапаны. Ол клапан корпусынан, көбелек пластинасынан, тығыздағыш сақинадан, беріліс механизмінен және басқа негізгі компоненттерден тұрады. Оның құрылымы екі өлшемді немесе үш өлшемді эксцентрлік принципті дизайнды қабылдайды және серпімді тығыздағышпен немесе қатты және жұмсақ көп деңгейлі тығыздағышпен үйлесімді жаңа технологияны қолданады, бұл көбелек клапан жұмыс істеген кезде айналу моментін азайтады, көп күш пен энергияны үнемдейді. Мұндай дизайн және технологиялық таңдау сонымен қатар көбелек клапанының жалпы коррозияға төзімділігін, жоғары температураға төзімділігін және тозуға төзімділігін қамтамасыз ете алады.

Іске асыру стандарттары

Дизайн стандарттары	API 609, EN 593, GB/T 24925
Фланец стандарттары	ASME B16.25 (BW)
Отқа төзімді дизайн	API 607, API 6FA
Connection methods	BW, РФ
Қалыпты температура сынамасын қабылдау	API 598, ANSI/FCI 70-2, EN 12266, ISO 5208
Төмен температура сынақтарын қабылдау	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Құрылымдық ұзындығы	API 609, ASME B16.10, EN 558, ISO 5752
Қысым және температура деңгейлері	ASME B16.34,
Low leakage standards	ISO 15848-1, API 622
Коррозияға қарсы дизайн	NACE MR 0103, NACE MR 0175

Қолданба

Өлшем	NPS3 ~ NPS52 DN80~ DN1300
Pressure range	CL150~CL1500 PN6~ PN250
Температура диапазоны	-196°C ~ +120°C
Қолдану ауқымы
Жүргізу режимі	Қолмен, пневматикалық, электрлік
Клапан корпусы	A351 CF3, CF8, CF3M, CF8M т.б.
Клапан тақтасы	A351 CF3, CF8, CF3M, CF8M т.б.
Клапан орны	Тот баспайтын болат + STL; Тот баспайтын болат + графит
Клапан бағанасы	XM-19, Gr660 Ty2/HT

Өнімділік мүмкіндіктері

1. Криогенді бүйірлік кіріс көбелек клапаны қос конусты және кішігірім эксцентристік дизайнды қабылдайды: айналу моменті жетекші отандық деңгейге жетеді (құрдастардың 40% ~ 60%) және сәйкес келетін электр және пневматикалық бағалар өте тиімді;
2. Клапан орны мен тығыздағыш сақинаны техникалық қызмет көрсету бөлімінің дизайнымен онлайн ауыстыруға болады: клапанның орны мен тығыздағыш сақинасы бөлінген, ал клапанның техникалық қызмет көрсету және ауыстыру оңай болуы үшін тексеру порты бар.
3. Клапан пластинасының және клапан бағанының жоғарғы және төменгі қос кілттері оның төмен температурада тұрып қалмауын қамтамасыз ете алады және сонымен бірге API 609 ұшуға қарсы дизайнға сәйкес келеді;
4. The valve torque is small: the sealing surface is close to zero wear, which extends the service life of the valve;
5. Қолдану аясы кең және оны СТГ, пропилен және этилен сияқты өте төмен температуралы құрылғылар үшін пайдалануға болады;
6. Жақсы тығыздау өнімділігі: қалыпты температурада ағып кету API598, ал төмен температурада ағып кету BS6364 1/3 құрайды. Төмен температурада BS6364 оң және кері тығыздау талаптарын қанағаттандыру;
7. Клапанның корпусы мен клапанның орны бөлек құрамдас бөліктер болып табылады: клапанның орны мен тығыздағыш сақинасы жұмыс жағдайларын қанағаттандыру үшін әртүрлі материалдардан жасалуы мүмкін;
8. Үш эксцентристік: біліктің ортаңғы сызығы нығыздау бетінің орталық сызығынан ауытқиды, біліктің ортаңғы сызығы құбырдың орталық сызығынан аздап ауытқиды және клапан корпусының герметикалық бетінің орталық сызығы (қиғаш конус) ) құбырдың орталық сызығымен бұрыштық позицияны құрайды;

Cryogenic Side Entry Butterfly Valve
