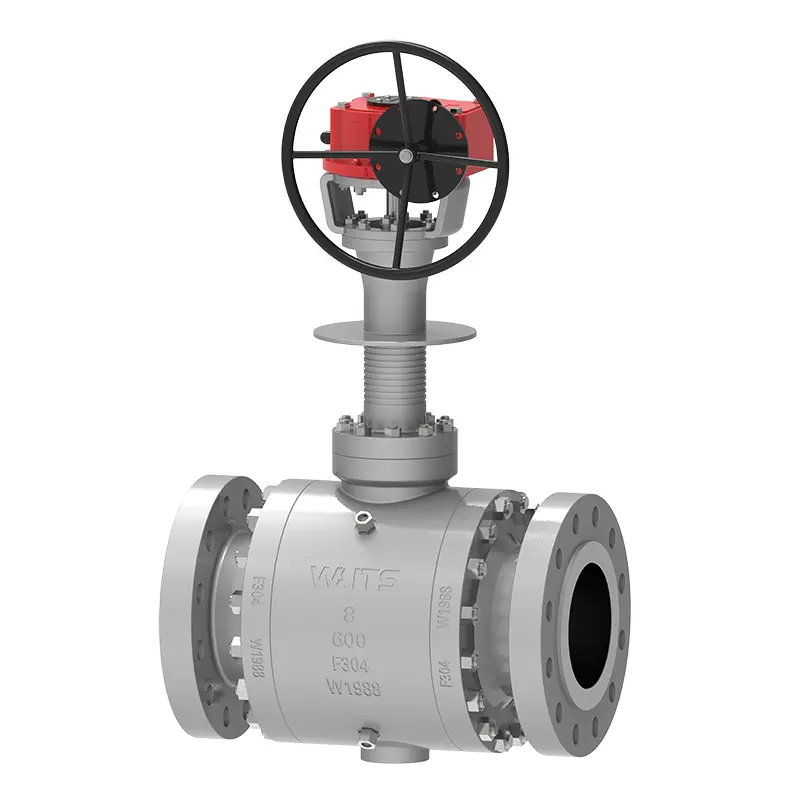

Криогенді бүйірлік кіретін шарикті клапан

Егер сіз өнімділігі жоғары криогенді бүйірлік шар клапандарын іздесеңіз, Waits сіздің қажеттіліктеріңізді қанағаттандыра алады. Біз 1994 жылы Америка Құрама Штаттарында құрылған, 2008 жылы Қытайға кірген және Тяньцзинь мен Вэнчжоуда өндірістік базалары бар клапан интеграциясының ірі жеткізушісіміз. Біздің бай салалық тәжірибеміз бар және өнім сапасын қамтамасыз ету үшін саланың озық технологиялары мен өндірістік жабдықтарын белсенді түрде енгізе отырып, уақыт ағымына ілесеміз.

Сұрау жіберу

Өнім Сипаттамасы

Криогенді бүйірлік кіретін шар клапаны -196 ℃ дейінгі температурадағы жұмыс жағдайларына жарамды және сұйытылған табиғи газда, сұйытылған мұнай газында, ауаны бөлуде және басқа криогендік салаларда кеңінен қолданылады. Өндірісте біз халықаралық озық технологияны қолданамыз және клапанды қолдануда өте жақсы тығыздау өнімділігін сақтау үшін LIP SEAL тығыздағыш сақинасын қабылдаймыз. Сонымен қатар, клапандардың бұл сериясы онлайн техникалық қызмет көрсетуді жүзеге асыра алады.

Іске асыру стандарттары

Дизайн стандарттары	API 6D және BS6364
Connection methods	RF，RTJ,BW
Тестілеу және қабылдау	API598 және BS6364
Құрылымдық ұзындығы	ASME B16.10
Қысым және температура деңгейлері	ASME B16.34,
Өрттен қорғау талаптары	API6FA API607
Төмен ағып кету стандарттары	ISO 15848-1, API 622
Коррозияға қарсы дизайн	NACE MR 0103 ，NACE MR 0175

Қолданба

Size	NPS1-1/2″~ 48”DN40~DN1200
Қысым диапазоны	Сынып150~ 2500 PN10-PN420
Температура диапазоны	-196°C ~ +120°C
Қолдану ауқымы
Жүргізу режимі	Турбиналық, пневматикалық, электрлік
Клапан корпусы	Соғылмалар: A182 F304, F304L, F316, F316L, т.б. Құймалар: A351 CF3, CF8, CF3M, CF8M және т.б.
Доп	A182 F304/F304L/F316/F316L+Ni60
Клапан орнының тірек сақинасы	A182 F304/F304L/F316/F316L/STL қабаттасуы
Клапан орынының кірістіруі	PCTFE
Клапан бағанасы	XM-19, Gr660 Ty2/HT

Өнімділік мүмкіндіктері

Криогенді бүйірлік шар клапанының негізгі конструкциялары мен технологиялары:
● Ерін тығыздағыш + орауыш клапан бағанының қос тығыздағышы орау көлемін азайтуы мүмкін.
● Ең жақсы салқындату әсерін қамтамасыз ету үшін ұзартылған клапан қақпағының оңтайлы қабырғасының қалыңдығын алу үшін соңғы элементтердің көмегімен дизайн қолданылады.
● The arc moon groove design of the extended valve cover increases the cooling area and enhances the cooling effect.
● Тамшылау тақтасының дизайны салқындату аймағын ұлғайтады және қаптаманың қатып қалуын болдырмайды; конденсацияланған судың клапан корпусына тамшысын тиімді болдырмайды.
● Ерін тығыздағыш + тығыздағыш қос тығыздағыш ағып кетуді болдырмау үшін корпус қақпағының қосылымында орнатылған.
● Клапан орны DIB-2 құрылымын қабылдайды, ол қысым шектен асқан кезде ортаңғы қуыстағы қысымның көрсетілген жаққа тұрақты босатылуын қамтамасыз етеді.
● Клапан орны тығыздағышы серіппенің серпімді компенсациясына және PTFE төмен температурада серпімді тығыздағыш өнімділігіне ие, төмен температураларда тамаша тығыздау әсерін қамтамасыз ететін Lip-sea құрылымы болып табылады.
● Клапан орнының тығыздағыш беті импортталатын CTFE болып табылады, ол тығыздағыштың істен шықпауын қамтамасыз ету үшін өте төмен температурада жақсы серпімділікке ие.
● Ұзартылған капот пен ұзын тұтқа құрылымының дизайны шарикті тұтқаның, клапан бағанының және капоттың жақсы коаксиалдылығын және неғұрлым сезімтал ауысуды қамтамасыз етеді.
● All fasteners in contact with low temperatures are fully threaded.
● Шардың беті төмен температурада сызылып кетпеуі үшін қатайтылған.

Cryogenic Side Entry Ball Valve
