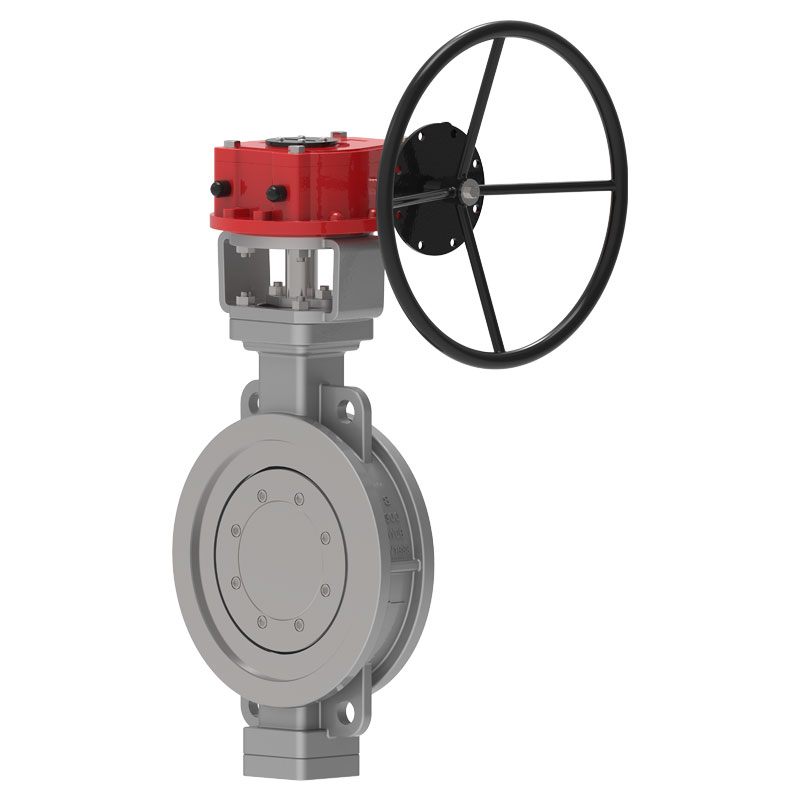

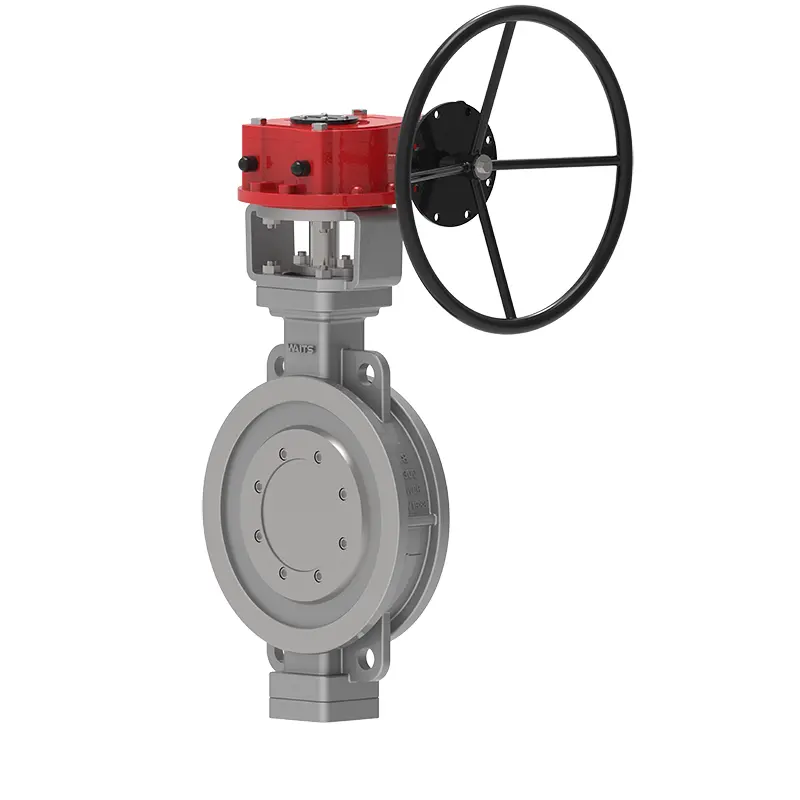

Үш эксцентрлі металл отыратын вафельді көбелек клапан

Кәсіби клапан жеткізушісі ретінде Waits компаниясының жеке өндірістік базасы бар және сізге үш еселенген эксцентрлі металдан жасалған вафельді көбелек клапанымен қамтамасыз ете алады. Оның құрылымы үш өлшемді эксцентрлік принципті дизайнды қабылдайды, ал клапан орны қатты және жұмсақ тығыздағыштармен немесе жоғары температура мен қысымға жақсы төзімділігі бар толық металл тығыздағыш құрылымымен үйлесімді көп қабатты құрылым болып табылады.

Сұрау жіберу

Өнім Сипаттамасы

Үш еселенген эксцентрлі металдан жасалған пластиналы көбелек клапаны - Waits жаңадан әзірлеген ұзақ қызмет ететін, энергияны үнемдейтін көбелек клапаны. Ол клапан корпусынан, көбелек пластинасынан, тығыздағыш сақинадан, беріліс механизмінен және басқа негізгі компоненттерден тұрады. Оның құрылымы екі өлшемді немесе үш өлшемді эксцентрлік принципті дизайнды, серпімді тығыздағышты немесе қатты және жұмсақ көп деңгейлі тығыздағышпен үйлесімді өңдеу технологиясын қабылдайды, бұл жұмыс кезінде көбелек клапанының айналу моментін азайтады, еңбекті үнемдеу және энергияны үнемдеу әсеріне қол жеткізеді. Сонымен қатар, ол коррозияға төзімділік, жоғары температураға төзімділік және тозуға төзімділік бойынша көбелек клапанының жалпы сенімділігін қамтамасыз етеді.

Іске асыру стандарттары

Дизайн стандарттары	API 609, EN 593
Фланец стандарттары	ASME B 16.5, ASME B16.47, EN 1092-1, ГОСТ 54432, JIS 2220
Қосылу әдістері	РФ
Тестілеу және қабылдау	API 598, EN 12266-1, ISO 5208
Құрылымдық ұзындығы	API 609, ASME B16.10, EN 558, ISO 5752
Қысым және температура деңгейлері	ASME B16.34
Төмен ағып кету стандарттары	ISO 15848-1, API 622
Коррозияға қарсы дизайн	NACE MR 0103，NACE MR 0175

Қолданба

Өлшем	NPS 3″ ~ NPS 120″ DN80~ DN3000
Қысым диапазоны	CL150~CL1500 PN6~ PN250
Температура диапазоны	；-196°C ~ +600°C
Қолдану ауқымы	Кран суы, канализация, құрылыс, мұнай, химия өнеркәсібі, тамақ, медицина, тоқыма, электр энергетикасы, кеме жасау, металлургия, энергетика жүйесі және т.б.
Жүргізу режимі	Турбиналық, пневматикалық, электрлік
Клапан корпусы	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel...
Клапан тақтасы	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel...
Клапан орны	13Cr/SS304/SS316/+Графиттер+PTFE+STL
Клапан бағанасы	F6A, F304, F316, 17-4PH, F51, F53, Monel K500...
Клапан бағанының гайкасы	Мыс қорытпасы
Қаптама	Иілгіш графит, графит асбесті қаптама, политетрафторэтилен...

Өнімділік мүмкіндіктері

1. Үш эксцентрлі металл отыратын вафельді көбелек клапанның бірегей құрылымы, шағын өлшемдері және жеңіл салмағы, икемді жұмысы, еңбекті үнемдейтін және ыңғайлылығы бар;
2. Сенімді тығыздау, әртүрлі стандарттарға сай болуы мүмкін;
3. Жақсы ағын сипаттамалары және реттелетін функция;
4. Эксцентрлік принципті қабылдай отырып, тығыздағыш беті нөлдік тозуға жақын, бұл клапанның қызмет ету мерзімін ұзартады;
5. Қолданулардың кең ауқымы, су, бу, мұнай, ауа және газ және басқа да тасымалдаушылар үшін қолданылуы мүмкін;
6. Әртүрлі температурадағы, разрядтағы, коррозиядан және басқа да жұмыс жағдайларындағы құбырларға жарамды;
7. Үш еселенген эксцентрикті металдан жасалған пластиналы көбелек Клапанның корпусы мен клапанның орны жалғанған құрамдас бөліктер болып табылады, ал клапан орнының тығыздағыш бетінің қабаты ыстыққа төзімді және коррозияға төзімді қорытпа материалдарымен дәнекерленген;
8. Үш эксцентристік: біліктің ортаңғы сызығы нығыздау бетінің ортаңғы сызығынан ауытқиды, біліктің ортаңғы сызығы құбырдың ортаңғы сызығынан сәл ауытқиды, ал клапан корпусының герметикалық бетінің орталық сызығы (қиғаш конус) ) құбырдың орталық сызығымен бұрыш жасайды;
9. Көп қабатты тығыздағыш сақина клапан пластинасына бекітіледі, оның артықшылығы жоғары температураға төзімділігі, оңай жұмыс істеуі, ашу және жабу кезінде үйкеліс болмауы және жабу кезінде беріліс механизмінің моменті артқан сайын тығыздау өтеледі, бұл көбелек клапанының герметикалық жұмысын жақсартады және қызмет ету мерзімін ұзартады;
10. Көп қабатты тығыздағыш сақина жұмсақ және қатты ламинатталған металл парақтарды қабылдайды, олар қатты және жұмсақ тығыздаудың екі жақты артықшылығына ие және төмен және жоғары температура жағдайларына қарамастан нөлдік ағып кетуді нығыздау өнімділігіне ие.

Triple Eccentric Metal Seated Wafer Butterfly Valve
