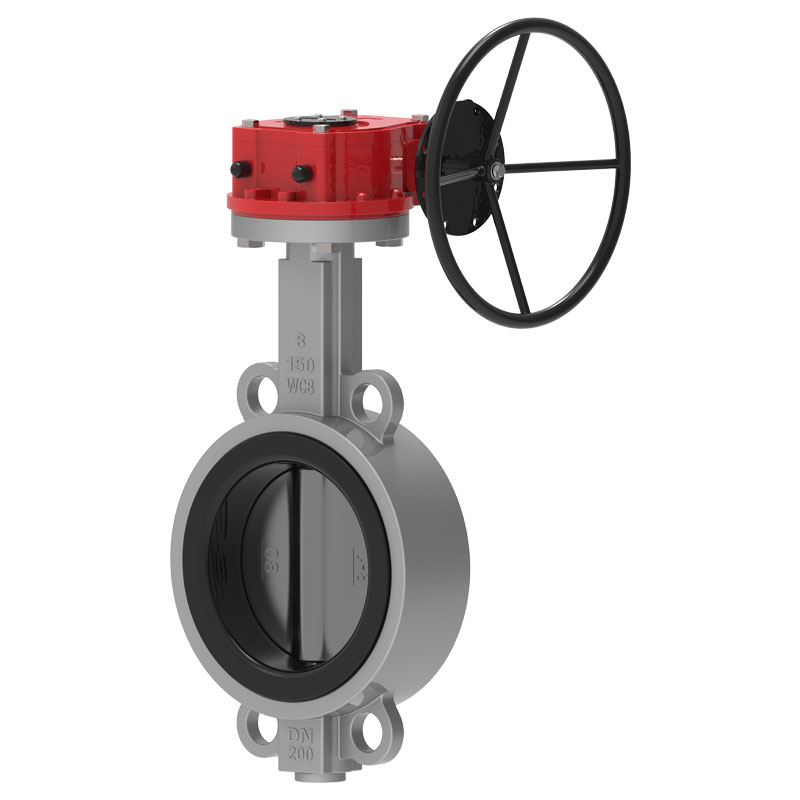

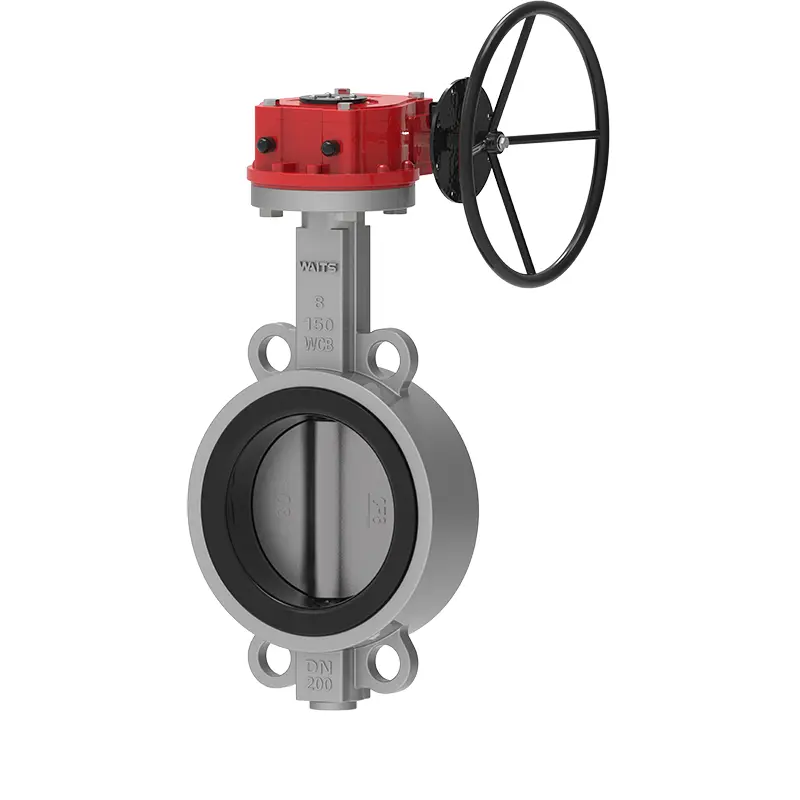

Жұмсақ отыратын вафельді көбелек клапан

Waits - үлкен клапан өндірушісі және жеткізушісі, ол сізге жұмсақ отыратын вафельді көбелек клапанымен қамтамасыз ете алады. Бұл клапан резеңке клапан орынды пайдаланады, жақсырақ табиғи жоғары сапалы резеңке, ол тағамдық сертификатқа қол жеткізе алады. Ол Жаңа Зеландияның сүт өндіруші зауытында және Израильдің тұзсыздандыру зауытында тамаша қолданылады.

Сұрау жіберу

Өнім Сипаттамасы

Witts компаниясының жұмсақ отыратын вафельді көбелек клапаны дизайн және өндіру кезінде келесі конструкцияларға ие және өнімділік тұрғысынан жақсартылған:
1-Жоғары серпімді клапан орындық резеңке
EPDM клапан орнының резеңке құрамы 50% құрайды және ол ағып кетусіз ашу және жабу модельдеу сынақтарында 10 000-нан астам рет сыналған.
Shore A қаттылығы/дәрежесі 72 ±3,200% созылу кернеуі/Мпа≥6, созылу беріктігі Mpa≥15, үзілу кезіндегі ұзару/%≥350, үзілу кезіндегі тұрақты деформация/%≦10, жыртылу күші/KN.m-1≥35, қысу тұрақты деформациясы (70℃*22сағ, қысу жылдамдығы 25%)/%≦20.
Тар жиекті клапан орнымен салыстырғанда, кең жиекті клапан орнының диаметрі шамамен 20 мм болатын құбыр фланецімен кеңірек жанасу беті және орнатудың жақсырақ тығыздағыш өнімділігі бар.
2-Көбелек тақтасы мен клапан білігі түйреуіштерсіз қосылған, бұл түйреуіштерді орнатудан туындаған ағып кету мен коррозияны толығымен болдырмайды. Клапанның білігін бөлшектеу оңай, бұл клапанның орнын ауыстыруға ыңғайлы.
3-Клапанның корпусы ұшуға қарсы құрылғымен жабдықталған, оны құбырда пайдалану жақсырақ және қауіпсіз.

Іске асыру стандарттары

Дизайн стандарты	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Соңғы стандарт	ANSI B16.1 CL енгізу стандарттары. 125LB және B16,5 CL. 150ЛБ DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 және PN16 AS 2129 D және E кестесі BS 10 D және E кестесі MSS SP44 CL. 150ЛБ AWWA C207 150LB ISO 2531 PN6, PN10 және PN16 ISO 7005 PN6, PN10 және PN16
Inspection & Test	API 598 ISO 5208 EN 12266
Бетпе-бет	ISO 5752, EN 558, MSS SP67 API 609 DIN3202
Жоғарғы фланец	ISO 5211

Қолданба

Жұмыс температурасы	-45℃~+150℃
SIZE	2"-32" DN50-DN800 34"-80"DN850-DN2000
Жұмыс қысымы / CWP	16БАР 10 БАР
Shell	24БАР 15 БАР
Мөр	18БАР 10 БАР
Ауа сынағы	6BAR 6BAR
Operating Environment	Балласт және өт жүйесі Химиялық өңдеу Тұщыландыру қондырғылары, Бұрғылау қондырғылары, Ауыз су Құрғақ ұнтақ, Азық-түлік және сусындар, Газ қондырғылары HAVC Mining industry,Paper industry,Sand handling,Seawater,Sugar industry Суды термотехникалық өңдеу Ағынды су
Жүргізу әдісі	Қол тұтқасы құрт беріліс электрлік пневматикалық
ДЕНЕ	Шойын созылғыш көміртекті болат Тот баспайтын болат AL-Қола
ДИСК	Шойын созылғыш көміртекті болат Тот баспайтын болат AL-Қола
STEM	2CR13 F304 F316 F51 F53 Monel K500
SEAT	BUNA NBR EPDM VITON PTFE HEPDM Неопрен Гипалон Табиғи каучук

Performance Features

1. Жұмсақ отыратын вафельді көбелек клапанның өлшемі кішкентай, салмағы жеңіл, бөлшектеуге және жөндеуге оңай.
2. Құрылым қарапайым және ықшам, жұмыс істейтін ашу және жабу жылдамдығы 90.
3. Жұмыс моменті шағын, еңбекті үнемдейтін және жеңіл.
4. Тығыздау өнімділігі бойынша газ сынағының ағуы нөлге тең, бұл өте кепілдік.
5. Әртүрлі құрамдас материалдарды таңдауға және әртүрлі тасымалдағыштарға қолдануға болады.
6. Ағын сипаттамалары әдетте сызықты болады және реттеу өнімділігі жақсы.
7. Ашу және жабу сынақтарының саны ондаған мың есеге жетуі мүмкін, ал қызмет ету мерзімі ұзақ.

Soft Seated Wafer Butterfly Valve
