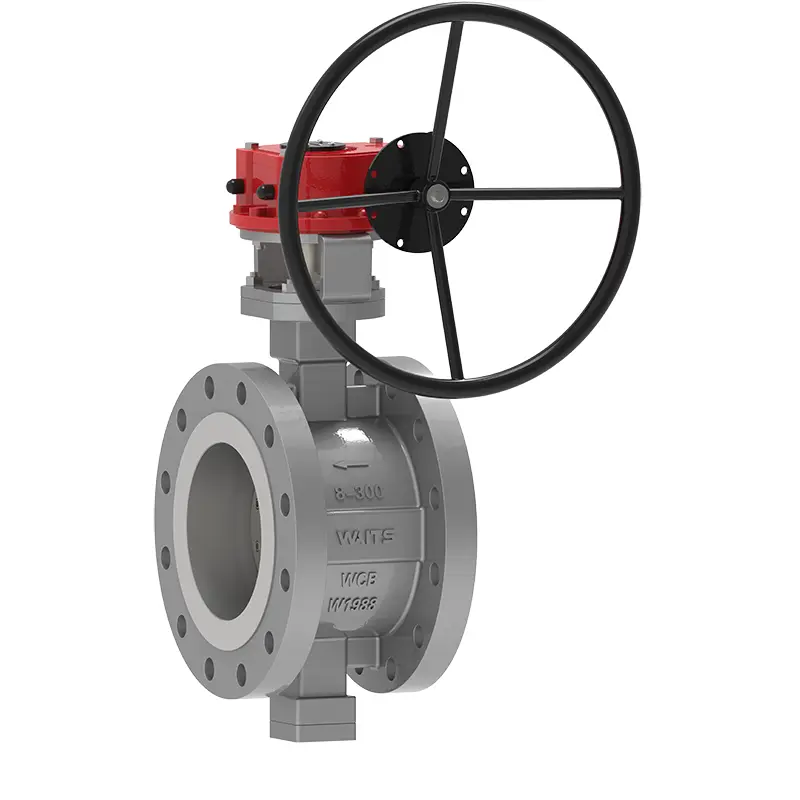

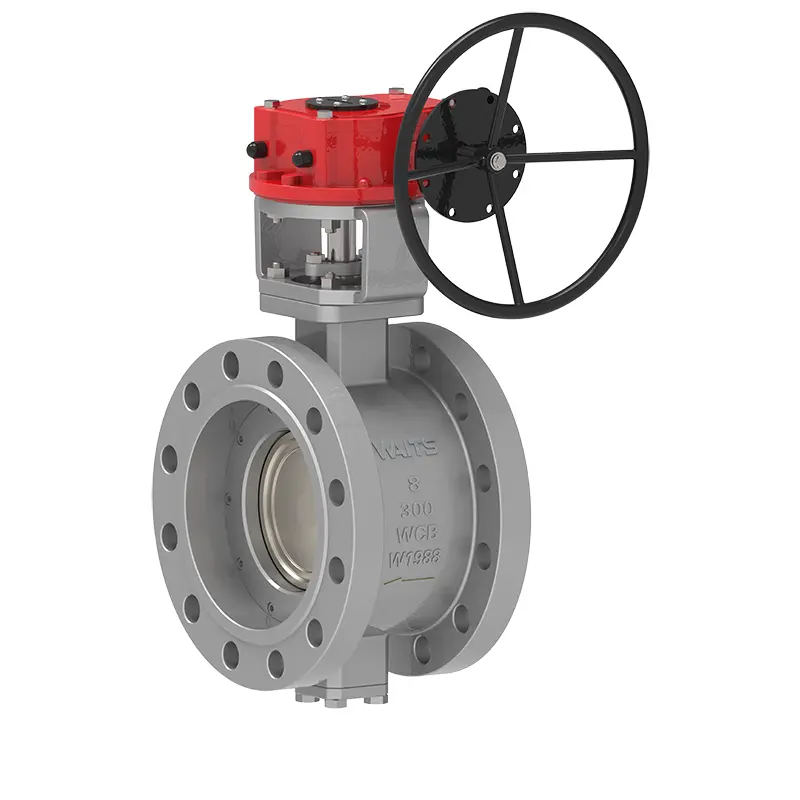

Үш эксцентрлік металдан жасалған металдан жасалған фланецтік көбелек клапан

Үш есе эксцентрлік металдан жасалған фланецтік көбелек клапаны - бұл өндірілген және күткен клапан. Ол жоғары температура мен қысым ортасына бейімделе алады. Құрылым үш өлшемді эксцентрлік принциппен жасалған. Әсіресе, металлургия, болат, электр, мұнай, мұнай, химия өнеркәсібі, жылу, газ және сумен жабдықтау және сумен жабдықтау және дренаждық жобалар.

Сұрау жіберу

Өнім Сипаттамасы

Үш есе эксцентрлік металы металдан жасалған фланецтік көбелек клапан - бұл ұзақ өмірлік, энергияны үнемдейтін көбелек клапаны, оны кәсіби команданы мұқият ойластырады және нақты және толық өндірістік жабдықтар шығарады.
Бұл клапан клапанның негізгі құрамы, көбелек корпусы, кері сақиналар, беріліс механизмі, беріліс механизмі, т.б. және т.б. сияқты негізгі компоненттерден тұрады. Ол екі өлшемді немесе үш өлшемді эксцентрлік принциптерді қолданады және серпімді және қатты және жұмсақ және жұмсақ көп қабатты герметикамен қолданылады.
Көбелектің клапаны жұмыс істеп тұрған кезде, момент кішкентай, ал жалпы өнімділіктің сенімді коррозияға төзімділігі, температураның жоғары төзімділігі және тозуға төзімді. Бұл тиімді және ыңғайлы клапан өнімі.

Іске асыру стандарттары

Дизайн стандарты	API 609, EN 593, ГОСТ
Фланец стандарттары	54432, джис
Аяқтау байланысы	РФ, БВ, RTJ және т.б.
Тексеру және тексеру	API 598, EN 12266-1, ГОСТ
Бетпе-бет	API 609, EN 558, ASME B16.10, ГОСТ
Қысым және температура деңгейі	Asme b16.34
Төмен ағып кету стандарттары	ISO 15848-1, API 622
Коррозияға қарсы дизайн	NACE MR 0103, NACE MR 0175

Қолдану

Мөлшер	3 «-120», DN80-DN3000
Қысым рейтингі	CLASS 150-1500, PN16-PN250
Жұмыс температурасы	Жұмсақ орын: -29 ~ 200 ℃, металл орындық: -29 ~ 600 ℃
Қолданбалы ауқым	Су, кәріз, құрылыс, мұнай, химия өнеркәсібі, химия өнеркәсібі, тамақ, медицина, тоқыма, электр, электр, кеме жасау, металлургия, энергетика жүйесі және т.б.
Телефоншы	Тұтқаша, беріліс, электр, пневматикалық және т.б.
Дене материалы	Көміртекті болат, тот баспайтын болат, дуплексті тот баспайтын болат, қорытпалар болат, монел, әлде және т.б.
Клапан тақтайша	A216, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8, CF3M, CF8M, A995 4A, A995 4A, A995 4a, A352, LCC, LC2, C95800, Monel ...
Клапан орындығы	13CR / SS304 / SS316 / + графиттер + PTFE + STL
Клапан сабағы	F6A, F304, F316, 17-4ph, F51, F53, Monel K500 ...
Клапанның стем жаңғағы	Мыс қорытпасы
Орауыш	Иілгіш графит, графит асбест қаптамасы, политетрафлуороэтилен ...

Өнімділік ерекшеліктері

1. Бірегей құрылымдық дизайн, шағын және жеңіл, икемді және жұмыс істеп тұрған жұмыс.
2. Жақсы герметикалық өнімділік және әр түрлі стандарттарға сәйкес;
3. Реттеу функциясы бар жақсы ағын сипаттамалары;
4. Эксцентрлік принципті қолдану герметикалық бетті нөлдік тозуды, техникалық қызмет көрсету және ауыстыру жиілігін төмендетеді;
5. Қолданбалардың кең спектрін түрлі бұқаралық ақпарат құралдарында пайдалануға болады, соның ішінде су, бу, мұнай, ауа және газ;
6. Әр түрлі температура, бағалар, коррозия және т.б. сияқты әртүрлі жұмыс жағдайларының құбырларына жарамды;
7. Үш есе эксцентриялық металдан жасалған фланецтің көбелгі клапанының клапанның денесі мен клапанының алқабы қосылған компоненттер, ал клапанның отыратын жер үсті қабаты, ыстыққа төзімді және коррозияға төзімді легирленген материалдардан жасалған;
8. Үш эксцентриктер - бұл білік-орталық сызығының пломбалы-беттік орталықтан ауытқуы, беттік орталық сызығынан, құбыр орталығынан сызық сызығының шамалы ауытқуы, ал клапанның корпусының герметикалық беті (қиғаш конус) орталығы және құбыр орталығының сызығы бұрыштық позицияның бұрышы;
9. Көп қабатты герметикалық сақина клапан тақтасына бекітілген, жоғары температураға төзімді және ашылған және жабылған кезде үйкелісі жоқ. Жабу кезінде беріліс механизмінің моменті жоғарылағандықтан, мөр өтеледі. Жұмсақ және қатты ламинатталған металл табақтарын пайдалану температура мен қоршаған ортадағы өзгерістерге байланысты герметикаға әсер етпейтін қос артықшылыққа ие.

Triple Eccentric Metal Seated Flange Butterfly Valve
