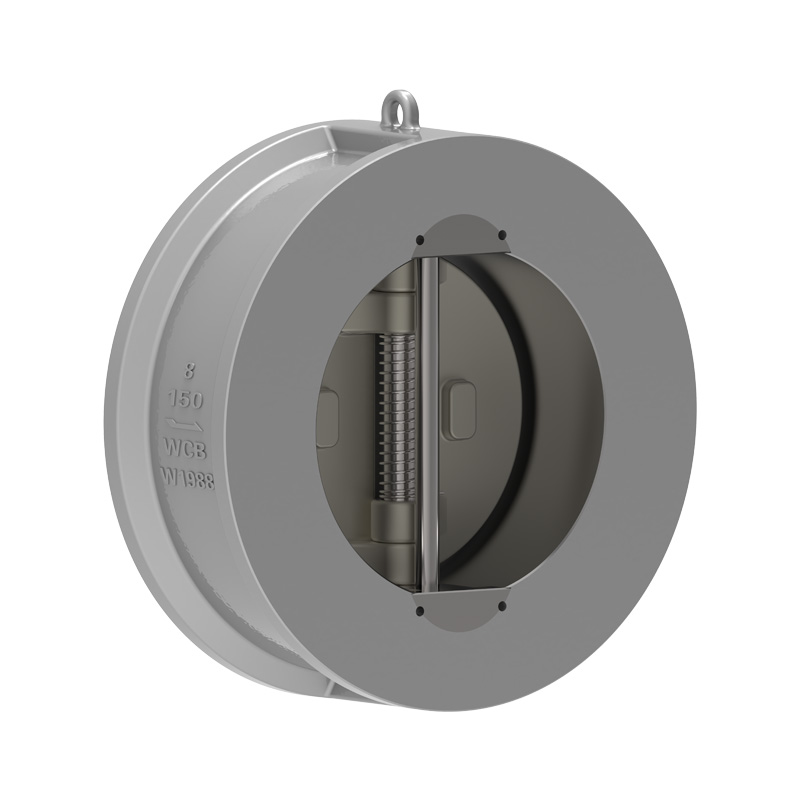

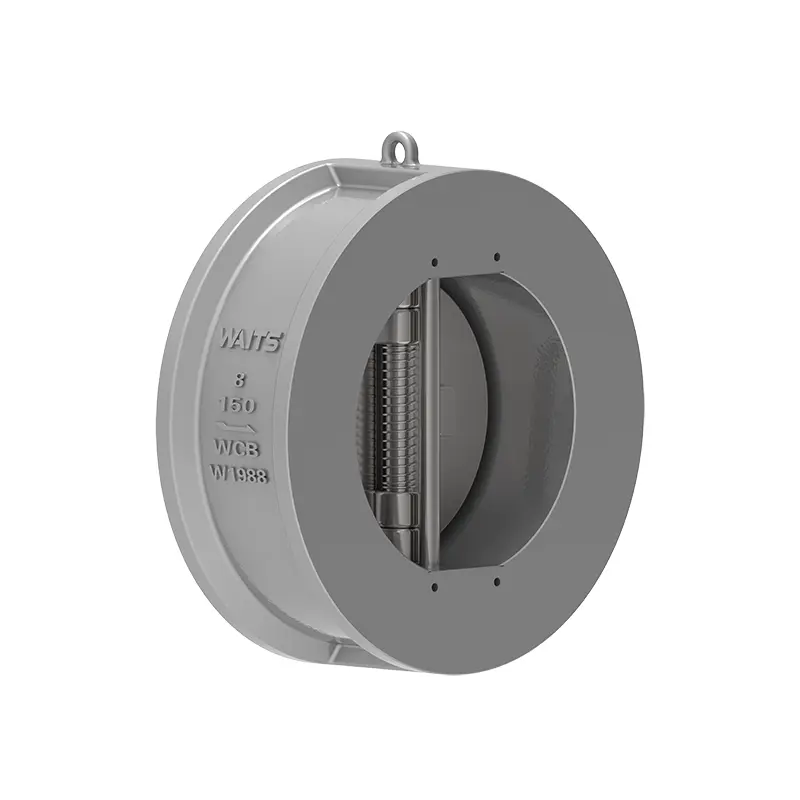

Жұмсақ тығыздағыш қос пластиналы тексеру клапаны

Waits компаниясы шығарған жұмсақ тығыздағыш қос пластиналы тексеру клапанын таңдауға сенімді бола аласыз. Толық өндірістік желісі бар клапан жеткізушісі ретінде біздің өнімдеріміз жоғары теңшеуге болады. Тығыздау тұрғысынан бізде NBR, EPDM, Hypalon, FKM және т.б. сияқты әр түрлі тығыздау нысандары болуы мүмкін, оларды сіздің қажеттіліктеріңізге сәйкес реттеуге болады және API/DIN/JIS сияқты әртүрлі стандарттарға сәйкес келеді.

Сұрау жіберу

Өнім Сипаттамасы

Жұмсақ тығыздағыштың қос пластиналы тексеру клапанының көбелек тақтасы орталық тік түйреуішке ілінген серіппелі дискі бар екі жарты шеңберден тұрады.
Клапан ашылғанда, сұйықтықтың біріктірілген күші дискінің тығыздағыш бетінің ортасында болады, ал реакция ретінде әрекет ететін серіппелі тірек күшінің әсер ету нүктесі диск бетінің ортасында орналасады, осылайша алдымен дискінің түбірі ашылады. Бұл ескі кәдімгі клапанда диск ашылған кезде пайда болатын тығыздағыш бетінің тозуын болдырмайды және клапан тығыздағышының беріктігін арттырады.
Ағынның жылдамдығы баяулағанда, бұралу серіппесі реакция күшінің әсерінен диск бірте-бірте клапанның орындығына жақындайды және клапанның баяу жабылу сатысына өтеді. Сұйықтық кері ағып жатқанда, оның дискідегі күші мен бұралу серіппесінің реакция күші бірге жұмыс істейді және сәйкесінше дискінің жабылуы артып, жылдам жабылу кезеңіне өтеді. Бұл дизайнның мақсаты - су балғасының құбылысын азайту, су балғасының зиянын азайту және қызмет ету мерзімін ұзарту. Жабу кезінде серіппелі күш нүктесі алдымен дискінің үстіңгі жағын жауып, тамырдың шағуына жол бермейді және клапанның тығыздағыш бетінің беріктігін жақсартады.

Іске асыру стандарттары

Дизайн стандарттары	API594，API6D，ASME B16.34
Фланец стандарттары	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Қосылу әдістері	Вафли түрі, Фланец түрі, Құлақ түрі,
Тестілеу және қабылдау	API598, API 6D,
Құрылымдық ұзындығы	API594, API6D, DIN3202
Қысым және температура деңгейлері	ASME B16.34

Қолданба

Өлшем	NPS 2”~ NPS 60″ DN50 ~ DN1500
Қысым диапазоны	CL125 ~CL150 PN10~ PN16
Температура диапазоны	；-20-150
Қолдану ауқымы	Ол су, бу майы, азот қышқылы, сірке қышқылы, күшті тотықтырғыштар және т.б. сияқты әртүрлі орталарға жарамды.
Клапан корпусы	DI.A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,，
Клапан тақтасы	Құймалар: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,
Клапан орны	NBR, EPDM, FKM...
Клапан бағанасы	A182 F6a,17-4PH，F304 F316, F51, ...

Өнімділік мүмкіндіктері

1. Жұмсақ тығыздағыш қос пластиналы тексеру клапанының құрамдас бөліктеріне клапан корпусы, клапан дискі, клапан білігі, серіппе және қысқыш түрі бойынша қосылған және ықшам құрылымы бар басқа бөліктер кіреді.
2. Клапанның көбелек пластинасы екі жарты шеңберден жасалған және серіппемен оралуға мәжбүр. Тығыздағыш беті тозуға төзімді материалдан корпусқа жабылған немесе резеңкемен қапталған болуы мүмкін. Ол кең ауқымды қолдану және сенімді тығыздауышқа ие.
3. Клапан дискінің қысқа жабылу жүрісі бар және серіппелі, сезімтал әрекеті және жылдам жабылу жылдамдығы бар, бұл су балғасын айтарлықтай азайтады.
4. Жұмсақ тығыздағыш қос пластиналы тексеру клапаны ықшам құрылымға, шағын өлшемге, жеңіл салмаққа және оңай орнатуға ие болғандықтан, ол орнату кеңістігі шектеулі жағдайларда пайдалануға жарамды. Оны көлденең немесе тік құбырларда қолдануға болады.
5. Суға, бу майына, азот қышқылына, сірке қышқылына, күшті тотықтырғыштарға және басқа орталарға қолданылады.

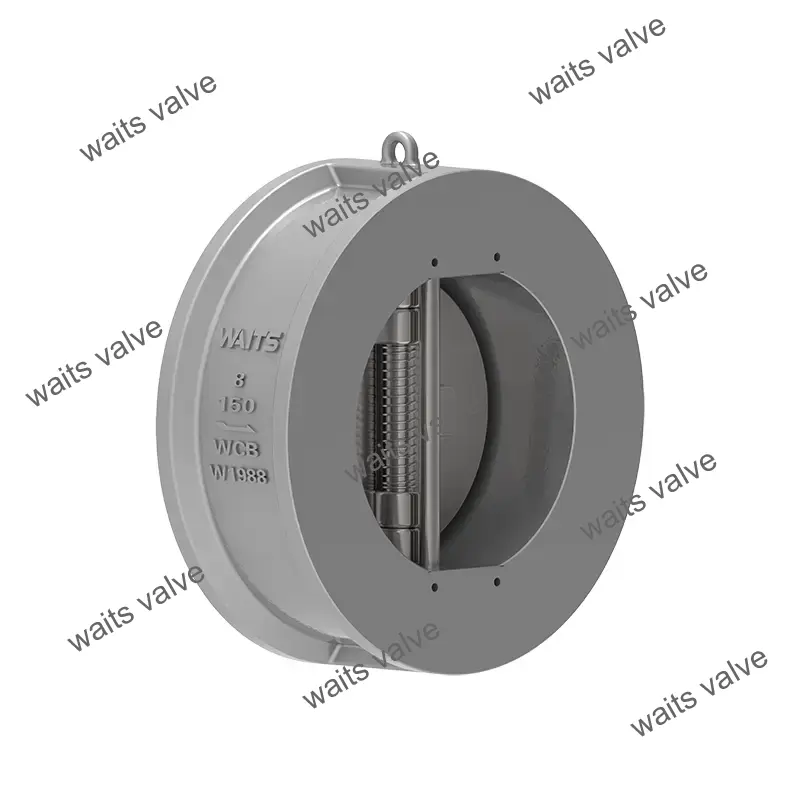

Soft Seal Dual Plate Check Valve
