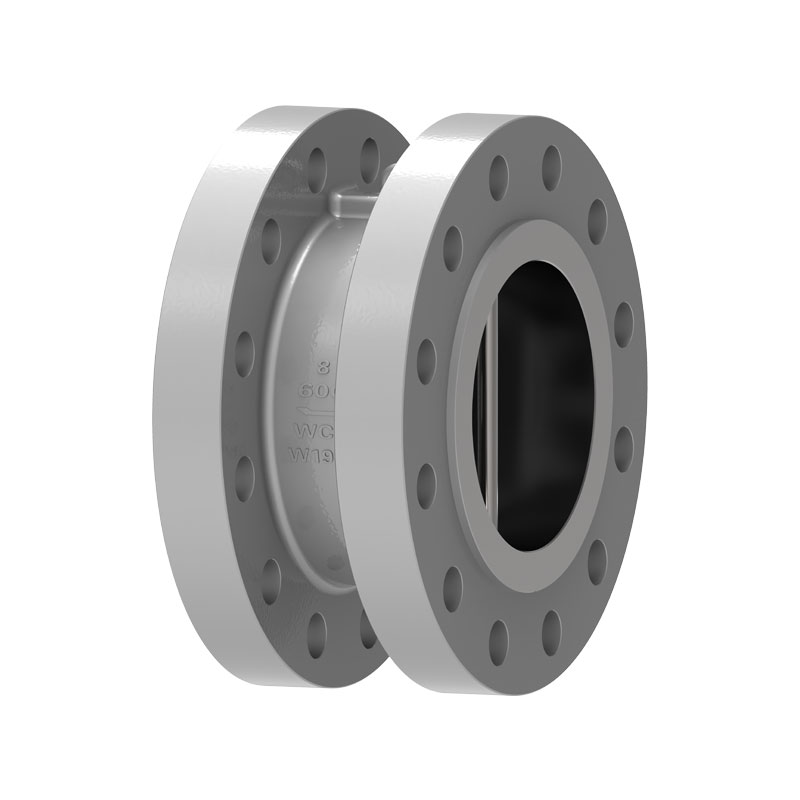

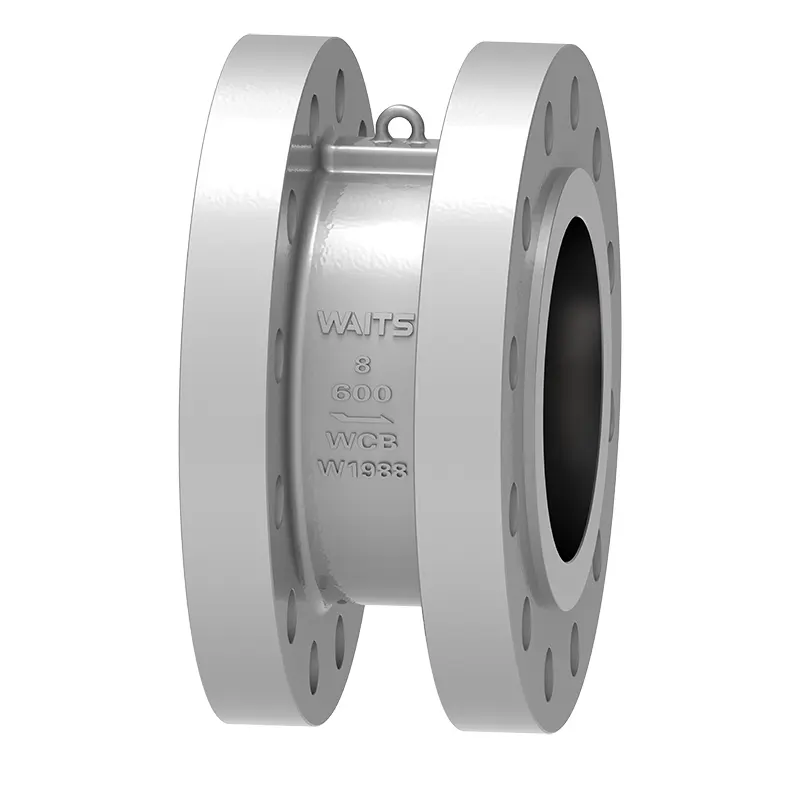

Қос пластиналы тексеру клапаны

Кәсіби клапан өндірушісі ретінде Waits әртүрлі тұтынушылардың қажеттіліктерін жақсырақ қанағаттандыру үшін теңшелген қос пластиналы тексеру клапандарының өндірісін қолдай алады. Тығыздау тұрғысынан бұл тексеру клапаны резеңке, PTFE және корпус сияқты әртүрлі нысандарда болуы мүмкін. Баптау тұтынушылардың қажеттіліктеріне сәйкес API/DIN/JIS сияқты әртүрлі стандарттарға сай болуы мүмкін.

Сұрау жіберу

Өнім Сипаттамасы

Қос тақтайшалы тексеру клапанының көбелек пластинасы екі жарты шеңберден тұрады, ал серіппелі клапан дискісі орталық тік түйреуіште ілулі. Клапан ашылған кезде, сұйықтықтың біріктірілген күші клапан дискінің тығыздағыш бетінің ортасында, ал серіппелі тірек күшінің әсер ету нүктесі клапан дискінің бетінің ортасында болады, осылайша клапанның түбірі алдымен диск ашылады, осылайша ескі кәдімгі клапанның клапан дискісі ашылғанда пайда болатын тығыздағыш бетінің тозуын болдырмайды және беріктігін тиімді түрде жақсартады.
Ағын жылдамдығы баяулағанда, бұралу серіппесі реакция күшінің әсерінен клапан дискісі клапанның отырғышына бірте-бірте жақындайды, ал қос пластиналық бақылау клапаны баяу жабылу сатысына өтеді. Сұйықтық кері ағып жатқанда, клапан дискі күші мен бұралу серіппесі реакция күшінің біріккен әрекеті сәйкесінше клапан дискінің жабылуын арттырады, жылдам жабылу кезеңіне кіреді. Бұл су балғасының әсерін тиімді түрде азайтады және су балғасының зиянын азайтады. Жабу кезінде серіппелі күш нүктесінің әрекеті клапан дискінің үстіңгі бөлігінің бірінші жабылуына әкеледі, бұл клапан дискінің түбірінің шағуына жол бермейді.

Іске асыру стандарттары

Дизайн стандарттары	API594, API6D, ASME B16.34
Фланец стандарттары	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Қосылу әдістері	Вафли түрі, Фланец түрі, Құлақ түрі,
Тестілеу және қабылдау	API598, API 6D,
Құрылымдық ұзындығы	API594, API6D, DIN3202
Қысым және температура деңгейлері	ASME B16.34, DIN2401
Коррозияға қарсы дизайн	NACE MR 0103, NACE MR 0175.ISO15156

Қолданба

Өлшем	NPS 2”~ NPS 60″ DN50 ~ DN1500
Қысым диапазоны	CL150 ~CL2500 PN10~ PN420
Температура диапазоны	；-196°C ~ +600°C
Қолдану ауқымы	Ол су, бу майы, азот қышқылы, сірке қышқылы, күшті тотықтырғыштар және т.б. сияқты әртүрлі орталарға жарамды.
Клапан корпусы	Соғылмалар: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Құймалар: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Клапан тақтасы	Соғылмалар: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Құймалар: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Клапан орны	Корпус материалы, 13CR, тот баспайтын болат 304/316, монел, цементтелген карбид, қорытпа 20, мыс қорытпасы және т.б.
Клапан бағанасы	A182 F6a,17-4PH，F304 F316, F51, ...

Өнімділік мүмкіндіктері

1. Қос пластиналы тексеру клапаны клапан корпусынан, клапан дискінен, клапан білігінен және серіппеден және т.б. тұрады. Ол қысқыш типті қосылымды және ықшам құрылымды қабылдайды.
2. Көбелек пластина екі жарты шеңбер болып табылады, ал серіппе мәжбүрлі қалпына келтіру үшін қолданылады. Тығыздау беті тозуға төзімді материалмен дәнекерленген немесе резеңке төселген болуы мүмкін. Ол кең ауқымды пайдалану және сенімді тығыздауышқа ие.
3. Клапан дискінің жабылу жүрісі қысқа және ол серіппелі, жылдам жабылу жылдамдығымен су балғасының құбылысын азайтады.
4. Орнату орны шектеулі жағдайларға жарамды және көлденең немесе тік құбырлар үшін пайдалануға болады.
5. Оны су, бу майы, азот қышқылы, сірке қышқылы, күшті тотықтырғыш орта және т.б. сияқты әртүрлі орталарға қолдануға болады.
