Өнім Сипаттамасы

Күту клапаны жоғары сапалы PTFE төселген үш жақты шарикті клапан‌‌ көп функциялы үш жақты дизайнды және коррозияға төзімді PTFE төсемесін қабылдайды. Біздің нақты дизайнымыз арқылы бұл клапан корпусы көбінесе сұйықтықты дәл басқарады! Waits Valve LOGO гравировкасы және қаптаманы теңшеу сияқты негізгі дербестендірілген қызметтерді қолдайды. Егер сізге бұл қызметтер қажет болса, бізге хабарласыңыз!

Күту клапаны PTFE төселген үш жақты шар клапаны‌‌ «коррозияға төзімді төсем + икемді үш жақты құрылым» артықшылықтарына ие, ол коррозиясы жоғары орталарда көп құбырлы сұйықтықты басқару мәселесін шеше алады және ағын бағыттарын жиі ауыстыруды қажет ететін күрделі жүйелерде ерекшеленеді. Оның негізгі құндылығы жоғары тазалық, температураға төзімділік және қысымға төзімділік сияқты әртүрлі талаптарды қанағаттандыра отырып, дәстүрлі коррозияға төзімді қорытпа клапандарына үнемді балама ұсынуда жатыр. Таңдау кезінде жүйенің қауіпсіз және сенімді жұмыс істеуі үшін тасымалдаушы сипаттамалары, ағын бағыты талаптары және жұмыс параметрлері сияқты факторларды жан-жақты ескеру қажет және төсеу материалдарының, тығыздау түрлерінің және жетек әдістерінің үйлесімділігіне басымдық беру керек.

PTFE төселген үш жақты шарикті клапан‌‌ - бұл толық FEP PTFE PFA төсемі бар үш жақты T түріндегі шарикті клапан немесе үш жақты L типті шар клапаны. FEP PTFE PFA қапталған үш жақты шар клапаны өте жоғары химиялық тұрақтылыққа ие және кез келген жоғары коррозиялық ортада қолдануға болады. Шар клапанын екі құрылымға бөлуге болады: екі жақты (екі жақты) және үш жақты (үш жақты), аз сұйықтық кедергісі, жылдам ашу және жабу жылдамдығы және қарапайым құрылым.

Толығырақ:

1. PTFE төселген үш жақты шарикті клапан FEP, PTFE немесе PFA төсемдерін қабылдайды, ол өте жоғары химиялық тұрақтылыққа ие және «балқытылған сілтілі металдар мен элементтік фтордан» басқа кез келген жоғары коррозиялық орта үшін пайдалануға болады;

2. FEP PTFE PFA қапталған үш жақты шар клапаны толық өлшемді қалқымалы шар құрылымын қабылдайды және клапан барлық қысым диапазонында ағып кетпестен жабылуы мүмкін, бұл құбыр жүйелерін тазалау және қызмет көрсету үшін ыңғайлы;

3. Ашылатын және жабылатын бөліктердің шары мен өзегі бір бөлік ретінде құйылады (соғылған), бұл толық диаметрлі толық PTFE төселген PFA шарикті клапанның өзегінің қысымның өзгеруіне байланысты қысымды бөліктерден шығып кету мүмкіндігін болдырмайды, инженерлік пайдалану қауіпсіздігін түбегейлі қамтамасыз етеді;

4. Құрылым ықшам және ақылға қонымды және FEP PTFE PFA төселген үш жақты шар клапанының ішкі қуысы кеңістігі ең кішкентай, бұл ортаның сақталуын азайтады. Сонымен қатар, арнайы қалыптау процесі тығыздау бетін тығыз етеді, ал майшабақ PTFE толтырғышының комбинациясы клапанның нөлдік ағып кетуіне қол жеткізуге мүмкіндік береді;

5. Екі бөліктен тұратын және үш бөліктен тұратын құрылымдар әртүрлі құбыр жүйелері мен жұмыс жағдайларының талаптарына бейімделе алады. Үш бөлікті шар клапан негізгі клапан корпусын клапан корпусының екі жағынан бөлуге мүмкіндік береді, бұл жылдам онлайн ауыстыруға және техникалық қызмет көрсетуге қол жеткізе алады.

6. FEP PTFE PFA қапталған үш жақты шарикті клапан Жұмыс режимі: қолмен, червякты беріліспен, пневматикалық, электрлік

7. Металл-металл клапан корпусының қосылысы құлыптау төсемесін сыртқы күштердің зақымдануынан қорғайды.

8. Антистатикалық жерге қосу құрылғысы статикалық электр тогының жиналуын болдырмайды.

9. Оңай жұмыс істеуге арналған ISO 5211 жоғарғы орнату тақтасы.

Енгізу стандарттары - PTFE төселген үш жақты шарикті клапан‌‌
Дизайн стандарттары	API 6D/API 608, BS5351
Фланец стандартты	ASME B16.5/ASME B16.47-A/B /EN1092-1/2
Қосылу әдістері	РФ
Тестілеу және қабылдау	API 598, EN12266
Құрылымдық ұзындығы	API6D/ASME B16.10/EN558
Қысым және температура көрсеткіштері	ASME B16.34
Отқа төзімді сынақ	/
Төмен ағып кету стандарттары	ISO 15848-1, API 622
Коррозияға қарсы дизайн	NACE MR 0175
Қолданылуы - PTFE төселген үш жақты шарикті клапан‌
Өлшем	NPS1″~ NPS 6″ DN25~ DN150
Қысым диапазоны	PN16~PN40（1,6~4,0МПа）
Температура диапазоны	PTFE-20°C~+180°C
Қолдану ауқымы	Мұнай-химия, мұнай өңдеу, электр станциялары, болат, жартылай өткізгіштер, оптоэлектроника, электроника, химиялық және биохимиялық технология, тамақ, қағаз жасау, жабындар, су тазарту және т.б. сияқты салаларға қолданылады.
Жүргізу режимі	Гидравликалық, пневматикалық, электрлік, механикалық және червякты беріліс қорабы.
Клапан корпусы/клапан қақпағы	Соғылмалар: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE төселген Құймалар: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE төселген
Тығыздау беті	PTFE
Клапан бағанасы	‌A182-F6a-F304-F316-F51 17-4PH/XM-19 ...
Доп	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE төселген
Толтырғыш	Асбест графиті, иілгіш графит, политетрафторэтилен, темір негізіндегі қорытпа

Өнім ерекшеліктері

1. Коррозияға ерекше төзімділік

Фторопластикалық төсем күшті қышқылдармен (мысалы, күкірт қышқылы, тұз қышқылы), күшті сілтілермен (мысалы, натрий гидроксиді), күшті тотықтырғыштармен (мысалы, aqua regia) немесе органикалық еріткіштермен әрең әрекеттеседі, дәстүрлі металл клапандардың коррозия мәселесін шешеді.

2. Икемді ағынды басқару

L типті үш жақты шар клапаны: бағытты ауыстыру үшін тек екі тік құбырды (мысалы, A→B немесе A→C) қосады, үш арнаны бір уақытта өткізе алмайды.

T-тәрізді үш жақты шар клапаны: сұйықтықты бұру немесе араластыру үшін үш арнаны бір уақытта өткізе алады (мысалы, A→B+C немесе A+B→C), көп бағытты ауыстыруды қажет ететін күрделі құбыр жүйелеріне жарамды.

3.Тығыздаудың жоғары өнімділігі және төмен ағынға төзімділік

Доп коррозиялық ортаның ағып кетуіне жол бермеу үшін фторопластикалық орынға тығыз орналасады.

Төмен ағынға қарсылық коэффициенті (жоғары Cv мәні), жоғары ағын жылдамдығы немесе бөлшектерді тасымалдау үшін қолайлы (ескерту: төсемнің тозуға төзімділігін ескеру қажет) тікелей арна дизайны.

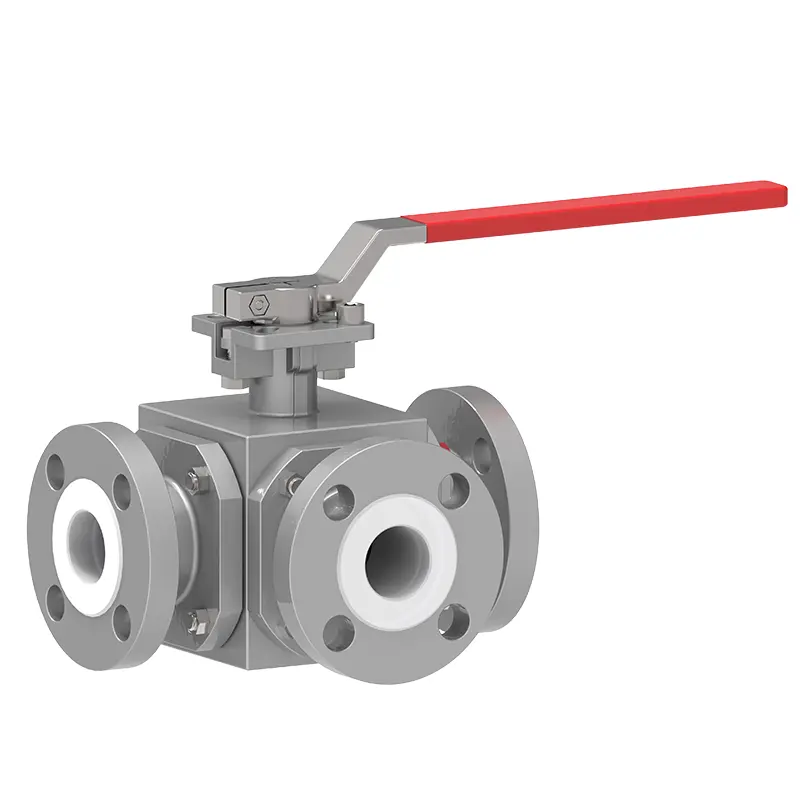

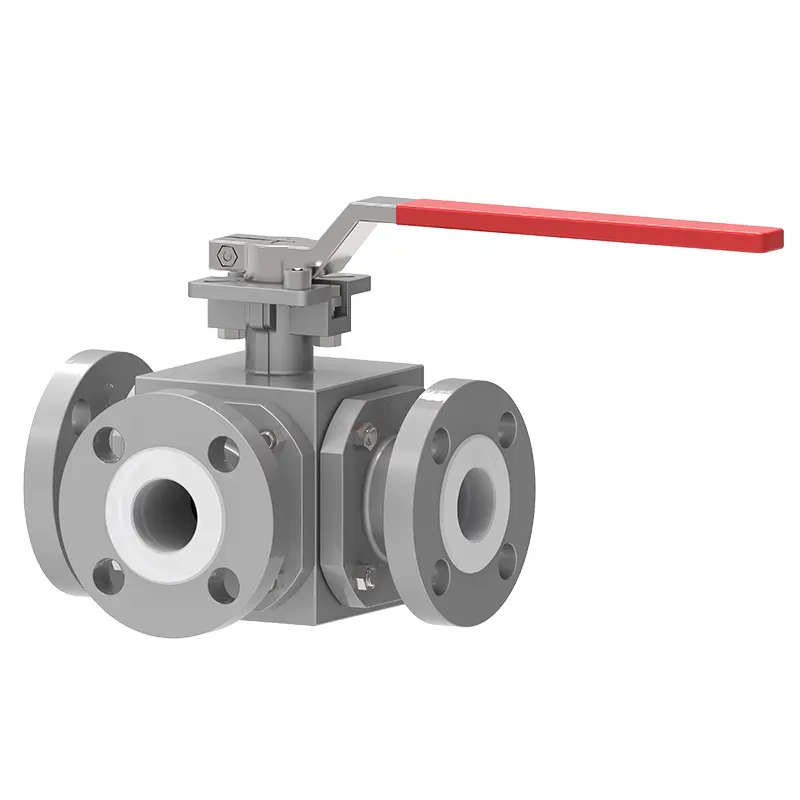

Ptfe Lined Three Way Ball Valve
