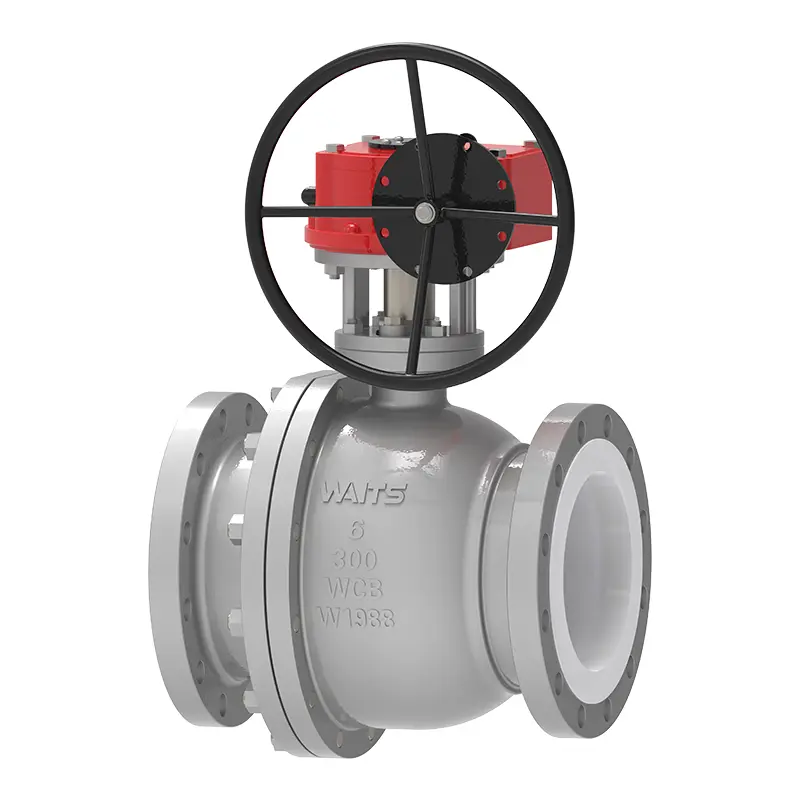

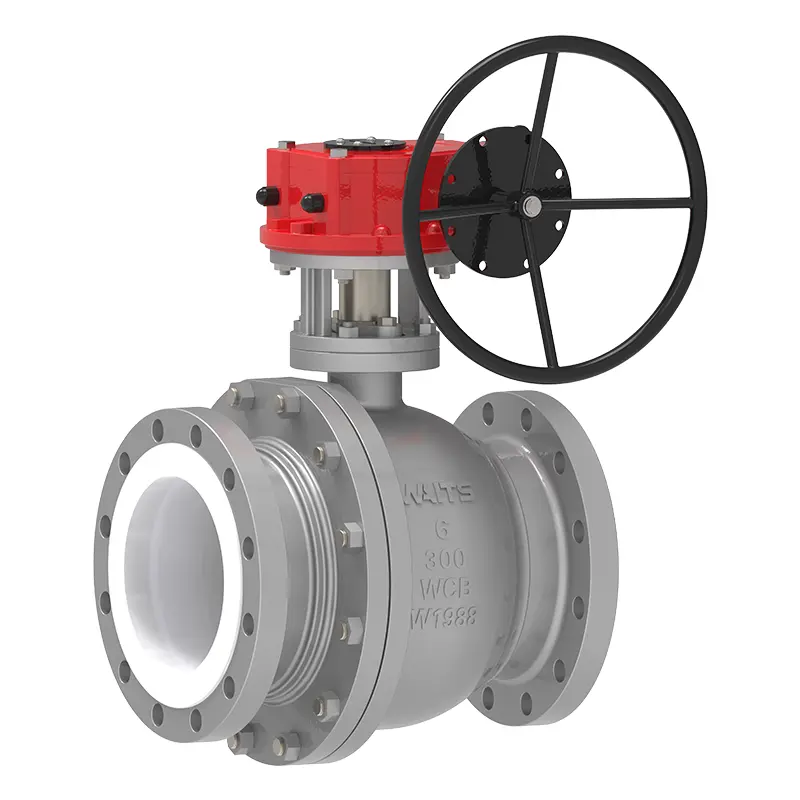

Тісті PTFE төселген шарикті клапан

Waits Valve - Қытайдағы Gear PTFE төселген шарикті клапанның кәсіби жеткізушісі. Біздің өнімде беріліс берілісінің дәлдігі бар, PTFE төсемі коррозияға төзімді, құрылымы берік және тығыздау өте жақсы, бұл қатал өндірістік ортада тиімді ағынды басқаруға қол жеткізе алады! Waits Valve компаниясының ауқымды сатып алуы шикізат құнын төмендетеді.

Сұрау жіберу

Өнім Сипаттамасы

Күту клапаны жоғары сапалы Gear PTFE төселген шарикті клапан - бұл тісті механизммен басқарылатын клапан. Тісті беріліс тежелу мен крутящий күшейтуге қол жеткізе алады және қол дөңгелегі немесе жетек арқылы оңай басқарылады. Ол әсіресе үлкен калибрлі немесе жоғары қысымды жағдайлар үшін қолайлы, қолмен шар клапандарымен салыстырғанда көбірек жұмыс күшін үнемдейді және қашықтан басқаруды жеңілдетеді. Шар және клапан орны әдетте металл немесе металл емес материалдармен (мысалы, PTFE, металл қатты тығыздағыш) тығыздалған, сенімді тығыздағышпен, төмен ағынға төзімділігімен және жылдам ашылуы/жабылуы. Ол химия, фармацевтика, тамақ және қоршаған ортаны қорғау сияқты салаларда кеңінен қолданылады.

Gear PTFE қапталған шарикті клапан қысымның төмендеуін және сұйықтықтың турбуленттігін азайту кезінде оң жабуға қол жеткізу үшін тікелей ағынды арнаға ие. Шар өзекке тәуелсіз болғандықтан, жабық күйде клапан осі бойымен еркін қозғала алады, бірақ сабаққа қатысты айнала алмайды. Жабық күйде допқа желі қысымы қолданылғанда, доп төменгі ағынмен байланыста болу үшін аздап төмен қарай жылжиды, осылайша бастапқы тығыздағышқа қол жеткізеді.

Қапталған шарикті клапандар әдетте ағынның бағытын ескермей орнатылады және олардың ISO орнату алаңдарына байланысты автоматтандырылған өндіріске өте қолайлы.

Ерекше өзгешеліктері:

1. Төмен эмиссиялық бағаналы тығыздағыш

Төмен шығарындыларға алдын ала сығымдалған қатты PTFE орау сақиналары мен реттелетін орауыш безінің арқасында қол жеткізіледі. Доп жабық күйде өзекшеден тәуелсіз қозғала алатындықтан, діңдің тығыздағышындағы қысымнан туындаған бүйірлік жүктемелер жойылады, тіпті мыңдаған циклдардан кейін де діңгектің тамаша тығыздалуын қамтамасыз етеді.

2. Соққыға төзімді өзек

Gear PTFE төселген шарикті клапан үрленбейтін тиімді өзек дизайнына ие.

3. Антистатикалық құрылғы

Өзек пен дене арасындағы антистатикалық байланыс серіппелер арқылы жүзеге асырылады.

4. Өздігінен компенсацияланатын клапанның орны

Клапан орны жоғары немесе төмен қысымға қарамастан әрқашан минималды жұмыс моменті арқылы сенімді тығыздауды қамтамасыз етуге арналған.

5. Астар

Таза PFA төсемі, клапанның ішіне бекітілген, вакуумда қолдануға жарамды.

Енгізу стандарттары - беріліс PTFE төселген шарикті клапан
Дизайн стандарттары	API 6D/API 608, BS5351
Фланец стандартты	ASME B16.5/ASME B16.47-A/B /EN1092-1/2
Қосылу әдістері	РФ
Тестілеу және қабылдау	API 598, EN12266
Құрылымдық ұзындығы	API6D/ASME B16.10/EN558
Қысым және температура көрсеткіштері	ASME B16.34
Отқа төзімді сынақ	/
Төмен ағып кету стандарттары	ISO 15848-1, API 622
Коррозияға қарсы дизайн	NACE MR 0175
Қолданбалы беріліс PTFE қапталған шарикті клапан
Өлшем	NPS 2″~ NPS 12″ DN50~ DN300
Қысым диапазоны	PN16~PN40（1,6~4,0МПа）
Температура диапазоны	PTFE-20°C~+180°C
Қолдану ауқымы	Қышқылдар мен сілті ерітінділерін тасымалдау, химиялық реакторларды басқару, ағынды суларды/ағынды суларды тазарту, фармацевтикалық, теңіз суы және т.б.
Жүргізу режимі	Құрт
Клапан корпусы/клапан қақпағы	Соғылмалар: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE төселген Құймалар: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE төселген
Тығыздау беті	PTFE
Клапан бағанасы	‌A182-F6a-F304-F316-F51 17-4PH/XM-19 ...
Доп	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE төселген
Толтырғыш	Асбест графиті, иілгіш графит, политетрафторэтилен, темір негізіндегі қорытпа

Өнімге техникалық қызмет көрсету ескертулері

1. Құрғақ ұнтақтау мен тозуға жол бермеу үшін құрт тісті механизмді үнемі майлаңыз (литий негізіндегі майды қолданыңыз).

2.Жұмыс кезінде беріліс қорабының құрамдас бөліктеріне зақым келтіретін соққы жүктемелерін болдырмау үшін қол дөңгелегін баяу бұраңыз.

3. Температураның жоғарылауы мен қысымның жоғарылауына тыйым салынады (фторопласт жоғары температурада деформацияға бейім).

4. Өшіруді жөндеу кезінде төсемді зақымдануды (мысалы, көпіршіктер немесе жарықтар) тексеріңіз және оны дереу ауыстырыңыз.

Өнімнің артықшылықтары

1.Еңбекті үнемдеу және тиімді

Беріліс жылдамдықты азайтады және айналу моментін арттырады, үлкен диаметрлі клапандар үшін жұмыс күшін айтарлықтай азайтады.

2. Нақты бақылау

Қол дөңгелегі саңылауды дәл реттеу үшін (мысалы, ағынды реттеу) бірнеше айналымды қажет етеді, дәл басқаруды қажет ететін сценарийлер үшін қолайлы.

3. Сенімді құрылым

Беріліс қорабының құрамдас бөліктері тозуға төзімді және ұзақ қызмет мерзімі бар металл материалдардан (мыс қорытпасы берілістері мен тот баспайтын болаттан жасалған біліктерден) жасалған.
