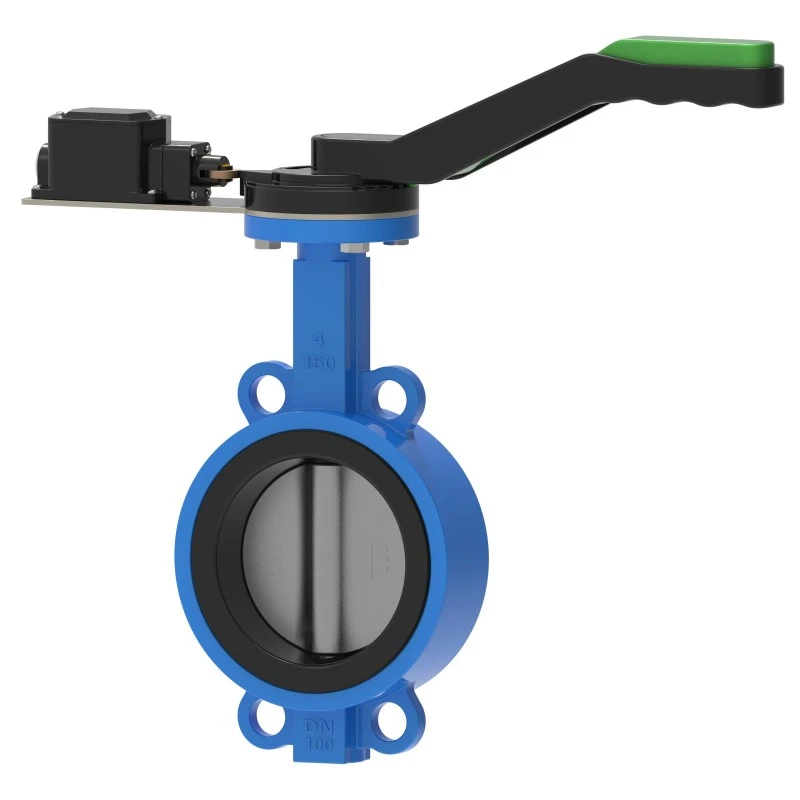

Рычаг сигналы іске қосылатын вафельді көбелек клапан түрту белсенді

Waits Valve тұтқасы бір жетекті пластиналы көбелек клапаны (сенсорлықпен белсендірілген) ықшам дизайнды, ағынды басқарудың тамаша өнімділігін және үнемді бағаны ұсынады, бұл оны өнеркәсіптік құбыр жүйелеріндегі негізгі реттеуші құрылғыға айналдырады. Көбелек клапандарының бұл сериясы рычагтарды, муфталарды немесе тежегіштерді қажет етпейтін қолмен басқарылатын, ілінісусіз дизайнды пайдаланады және желі кернеуінен қолмен басқарылуы мүмкін.

Ерекшеліктер мен артықшылықтар:

Өлшемдердің кең ауқымы

Реверсивті емес червякты беріліс жетек

Интуитивті механикалық позиция индикаторы клапанның орнын дәл көрсетеді.

Стандартты модельдер конденсацияға қарсы қыздырғышпен және екі қосалқы шекті ажыратқыштармен жабдықталған. Қорғау рейтингі: IP67

Тұтқаны бір жетекті вафельді көбелек клапан (сенсорлық белсендірілген) екі құбыр фланецтері арасында болтпен бекітілген клапан болып табылады. Оның дискісі өз осінің айналасында 0°-тан 90°-қа дейін айналады, бұл ашық және жабық басқаруға мүмкіндік береді. Ол ықшам құрылымды, жеңіл салмақты (ұқсас өлшемдегі ысырма клапанының тек 30%-дан 50%-ға дейін) және жылдам жұмыс істеуімен ерекшеленеді. Оның негізгі дизайн ерекшеліктері мыналарды қамтиды:

Корпус материалы: сұр шойын (HT200/HT250), иілгіш шойын (QT450-10) немесе тот баспайтын болат. Диаметрі DN50-ден DN600-ге дейінгі құбырлар үшін қолайлы.

Байланыс: Оның кіріктірілген фланеці жоқ және құбыр фланецтері арасында ұзын болттармен бекітіледі, бұл орнату орнын үнемдейді және фланецтің туралануын қамтамасыз етеді.

Тығыздау түрі:

Жұмсақ тығыздағыш: рычагтың бір жетекті пластиналы көбелек клапанының диск жиегі (сенсорлық белсендірілген) резеңке немесе PTFE тығыздағышпен қапталған. Бөлме температурасындағы ағып кету VI сыныпқа (≤0,1% x DN) сәйкес келеді және -20°C пен 150°C температураға жарамды.

Өнімділік мүмкіндіктері

Толық ашылған кезде дискінің қалыңдығы ағынның жалғыз кедергісін білдіреді, қысымның төмендеуін бірдей сипаттамадағы қақпа клапанының 1/3 бөлігіне дейін төмендетеді және ағынды реттеудің тамаша сызықтылығын қамтамасыз етеді.

Тұтқаны бір жетекті пластиналы көбелек клапан (сенсорлықпен белсендірілген) нөлдік үйкеліссіз ашу және жабуға қол жеткізу үшін үштік эксцентрлік құрылымды (мысалы, HH44X) пайдаланады, бұл оның қызмет ету мерзімін дәстүрлі көбелек клапандарынан 3-5 есе ұзартады.

Қолданбалар

Тұтқаны бір жетекті вафельді көбелек клапаны (сенсорлық белсендірілген) мұнай-химия өнеркәсібінде, мысалы, мұнай өңдеу зауытының мұнай және газ құбырларында (150-600 сынып) және қышқыл мен сілтіні сақтау резервуарының кірістері мен шығыстарында қолданылуы мүмкін.

Қазандық қоректік суды реттеу, салқындату мұнарасының айналмалы суын бақылау (DN200 және одан жоғары үшін қатты тығыздағыштар жақсырақ).

Өрт сорғысының шығуының кері ағынының алдын алу, көпқабатты үйлердегі орталық кондиционерлік су жүйелері.
