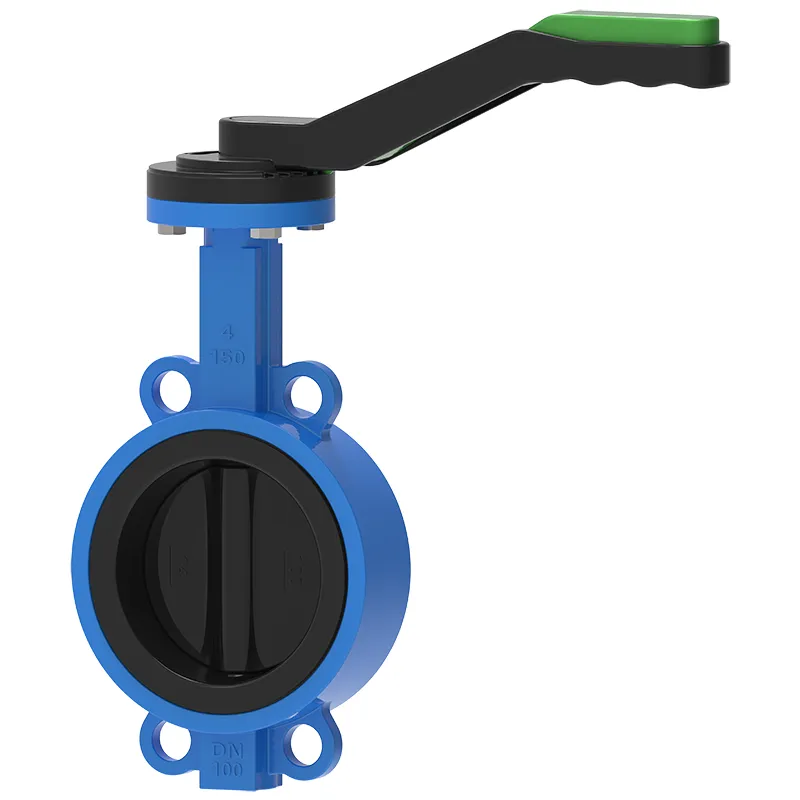

Левер Вафельді концентрлі көбелек клапан резеңке төселген диск

Waits Valves рычагты пластиналы көбелек клапаны орташа және төмен қысымды жүйелерде өшіру және дроссельдеу функцияларын қамтамасыз ете алатын төмен шығындар ағынын басқару құрылғысы болып табылады. Ол фланецтер арасында орнатуға ыңғайлы және қолмен жұмыс істейтін рычагпен немесе беріліс механизмімен жабдықталған ықшам пластинка типті клапан корпусына мүмкіндік береді. Ол сондай-ақ серпімді резеңке төсеммен (әдетте этиленпропилендиен мономері (EPDM), нитрилді резеңке (NBR) немесе басқа эластомерлер) жабылған, ол клапанның корпусын герметикалық ете алады және оны коррозиялы орта эрозиясынан қорғайды. Клапан дискі қысымның аз төмендеуімен және айналу моменті арқылы сұйықтық ағынын басқару үшін 90 градусқа айналады.

Сұрау жіберу

Өнім Сипаттамасы

Күту клапандары фланецті құбырларға орнатуға арналған берік рычагты пластинкалы көбелек клапанын ұсынады; Концентрлік клапан дискінің дизайны; Ауыстырылатын төсемімен. Осы саладағы кәсіби дағдыларымызбен бұл клапандарды салқындату мұнараларына, ағынды суларды қолдануға, суды тазартуға, ПБЕТтерге, газ магистральдық құбырларына және қызмет көрсету желілеріне, күшейткіш станцияларға, электр станцияларына және газ құбырлары өнеркәсібіне қолдануға болады. Бізде сыртқы сауда экспортында он жылдан астам тәжірибеміз бар, сондықтан біз бұл өнімдерді тұтынушыларға белгіленген мерзімде міндетті түрде жеткіземіз.

Рычагты пластинаның көбелек клапанының резеңке төсемі берік және пайдалану оңай, бұл ішкі тозуды азайтады және қызмет ету мерзімін ұзартады, бұл оны жиі қосу-өшіру операциялары үшін сенімді таңдау етеді. Жеңілдетілген құрылым техникалық қызмет көрсетуді жеңілдетеді, ал жеңіл дизайн кеңістігі шектеулі қондырғылар үшін өте қолайлы.

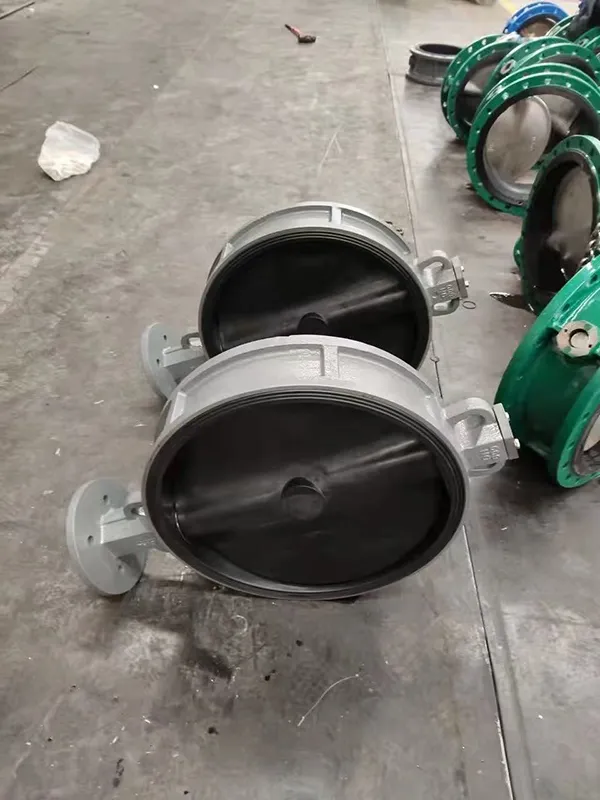

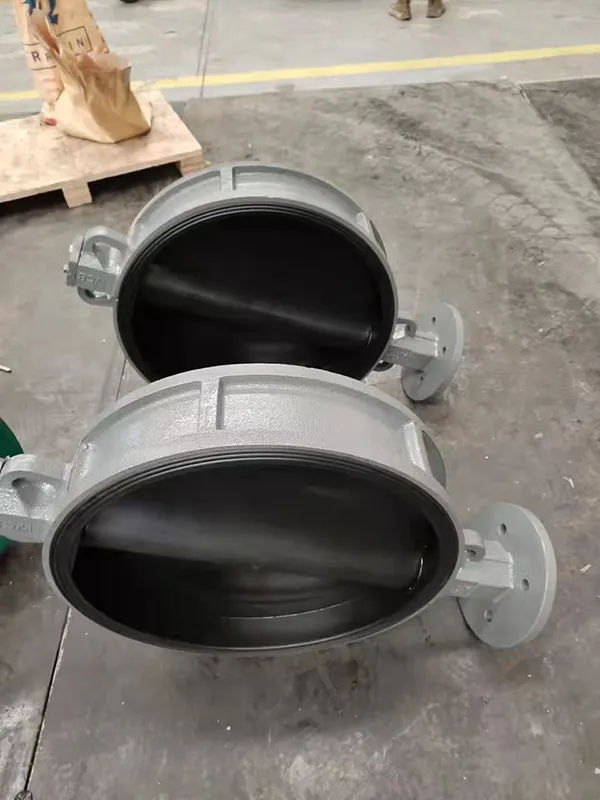

Lever Wafer Concentric Butterfly Valve Rubber Lined Disc

Ерекшелік

Пішіні цилиндрлік, қысқа осьтік ұзындығы және ішкі көбелек тақтасы бар рычагты пластинкалы көбелек клапан.

Көбелек пластина клапанның өзегі арқылы қозғалады. 90° бұру ашу және жабуды аяқтай алады. Көбелек пластинасының ауытқу бұрышын өзгерту ортаның ағынын басқара алады.

Бұл көбелектің клапаны қарапайым құрылымды, шағын өлшемді және жеңіл салмақты сипаттайды. Ол ағынды басқарудың тамаша өнімділігі мен тығыздау өнімділігіне ие және әртүрлі өнеркәсіптік құбыр жүйелерінде кеңінен қолданылады.

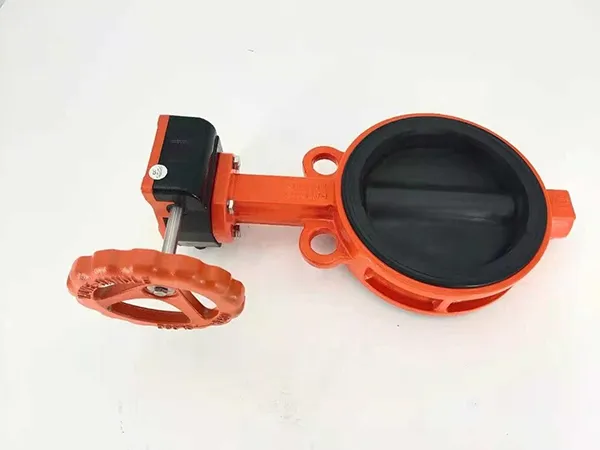

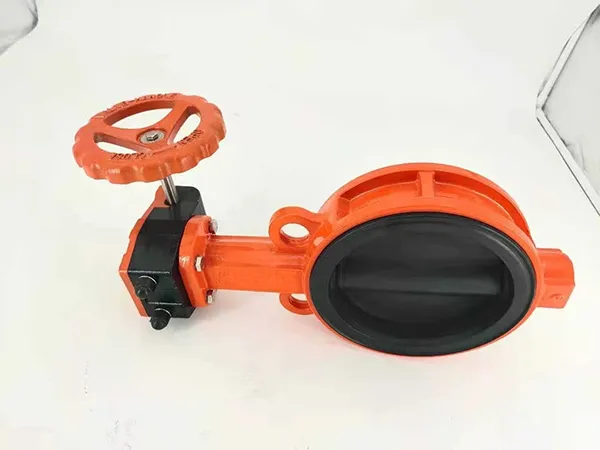

Lever Wafer Concentric Butterfly Valve Rubber Lined Disc

Техникалық сипаттама

Корпус: шойын (GG25), түйінді шойын (GGG40/50), көміртекті болат (WCB A216), тот баспайтын болат (SS304 / SS316 / SS304L/SS316L), дуплексті баспайтын болат (2507/1.4529), қола, алюминий қорытпасы.

Клапан орны Нитрил бутадиенді резеңке (NBR), этиленпропилендиен мономері (EPDM)/ сирек жер этилен пропилендиен мономері (REPDM), политетрафторэтилен (PTFE)/ қайта өңделген политетрафторэтилен (RPTFE), фторлы каучук (Витон), хлоропрон, хлоропера Силикон, перфтороктан сульфонаты (PFA).

Клапанның өзегі 416 баспайтын болат (SS416), 431 баспайтын болат (SS431), 304 (SS304 баспайтын болат, 316 баспайтын болат (SS316), екі жақты баспайтын болат (SS304 / SS316 / SS304L/SS316L бояғыш), (2507/1.4529), қола, (DI/WCB/SS) жабын (эпоксидті жабын/нейлон/EPDM/NBR/PTFE/PFA)

Втулка: PTFE, қола

О-сақиналар: NBR, EPDM, FKM

Жұмыс режимі: қол рычагы, беріліс қорабы, электр/пневматикалық/гидравликалық жетек

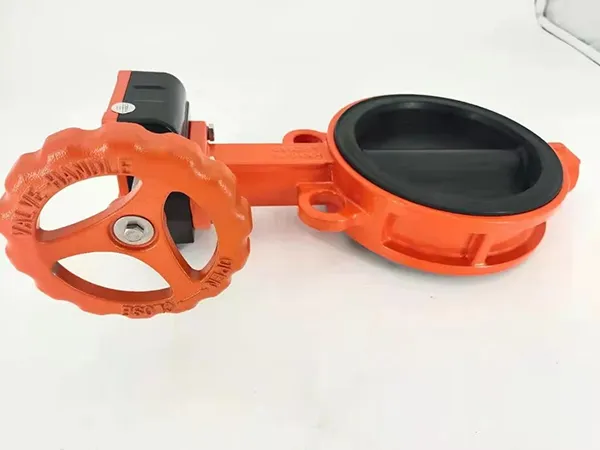

Lever Wafer Concentric Butterfly Valve Rubber Lined Disc
