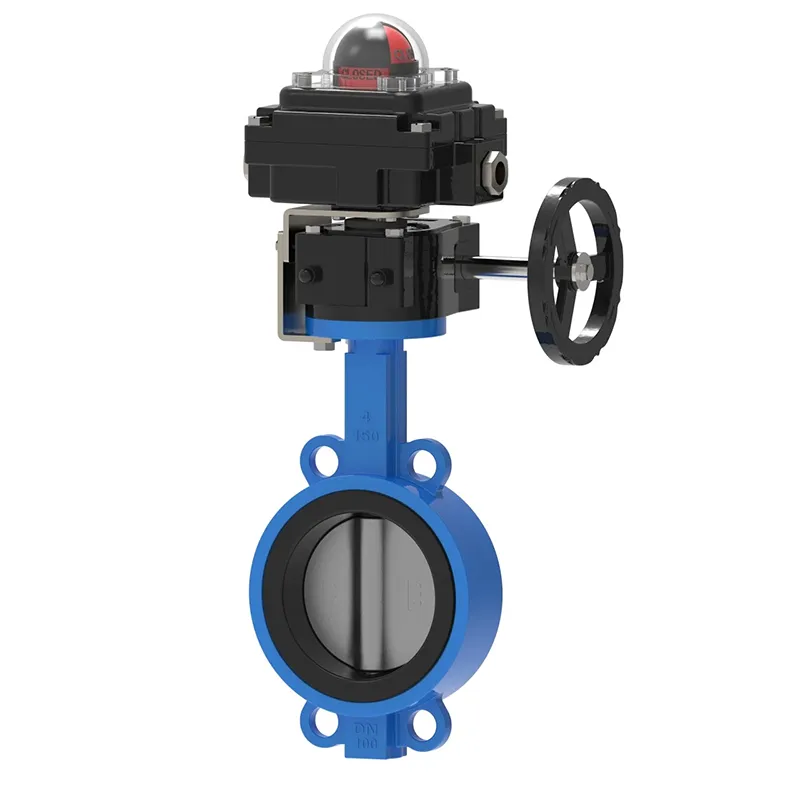

Шектеу қосқышы бар көбелек клапан

Зауыттар мен олардың процестері күрделене түскен сайын және нақты уақыттағы жүйенің кері байланысына көбірек сүйенетіндіктен, көптеген тұтынушылар қолмен және автоматты клапандар үшін электрлік кері байланысты талап етуде. Әрбір клапан әртүрлі, сондықтан Waits клапанының модификациясы Шектеу қосқышы бар көбелек клапан үлгі клапандары мен қажетті ауыстырып-қосқыш қораптарына негізделген теңшелген қызметтерді ұсынады.

Артықшылық

Құны төмен клапанның орнын көрсететін өнім

Ыстық балқытылған желім пісіру ұнтағымен қаптау қабығы

2 арналы бір полюсті қос лақтырғыш (SPDT) механикалық қосқыш, номиналды ток 16 ампер

Қосу/өшіру күйін анық көрінетін сфералық индикатор шамы арқылы көрсетуге болады

Жұдырықшаны реттеу оңай және сайтта калибрлеу оңай. Құралдар қажет емес.

Екі 1/2 дюймдік NPT құбыр интерфейсі

Шектеу қосқышы бар көбелек клапан - бұл 8 дюймге дейінгі шарикті клапандар мен көбелек клапандар үшін жарамды қолмен шектеу қосқышы. Клапан ISO5211 стандартына сәйкес келеді, NEMA 4X рейтингіне сәйкес келеді және кірістірілген құлыптау құрылғысымен жабдықталған. Стандартты SPDT 10 ампер @ 120VAC шекті қосқыш.

Шекті ажыратқыш – жетекті электрлік ажыратқышқа механикалық түрде қосатын электромеханикалық құрылғы. Шектеулі ауыстырып-қосқыш – бұл объектінің қозғалысы арқылы қуат алатын басқару құрылғысы. Қысқаша айтқанда, шектеу қосқыштары басқа объектілердің қозғалысын бақылай алады.

Механикалық шекті ажыратқыштар жоғары дәлдікке және қайталануға ие. Контактілі сенсорлар өнеркәсіптік операцияларда объектілердің болуын және орнын анықтау үшін қолданылады.

Шектеу қосқыштарының түрлері әдетте төрт санатқа бөлінеді: сақал түрі, ролик түрі, рычаг түрі және плунжер түрі. Олар әдетте ашық, әдетте жабық немесе екеуі де конфигурацияланады. Кейбір қолданбаларда шекті қосқыштар жақындық сенсорларымен ауыстырылды.

Нысан шекті ауыстырып-қосқыш тұтқасына (немесе плунжерге) тиген кезде, тұтқа контакт іске қосылғанша алдын ала белгіленген қашықтыққа жылжиды. Артық жүру алдын ала белгіленген жүру қашықтығынан тыс қозғалатын рычагты білдіреді. негізгі нүктелер.

Шектеу қосқышының спецификациясы

Шектеу қосқышы бар көбелек клапан белгілі бір операцияларға арналғандықтан, әрбір шектеу қосқышын қолданбаға сәйкес калибрлеу қажет. Шектеу қосқышының мақсатты қолданбамен үйлесімділігін бағалау үшін келесі параметрлерді қарап шығыңыз.

Қабық: құйылған алюминий: O-сақина тығыздағыш

Қосымша 304 және 316 баспайтын болаттан жасалған құрылымдар

Қаптау: полиэфирлі ұнтақ жабыны (сағат)

O-сақина: нитрилді резеңке (стандартты) -25 ℃ -85 ℃ (сағат)

Қоршаған орта түрі: 4, 4X, IP67

Жарылысқа төзімділік дәрежесі: Cl 1 аймақ 1, Ex d IIC T6 Gb

Аймақтық классификация: Нема 4, Нема 7

Бекіткіш: баспайтын болат

Ось: Намур баспайтын болат

Екі жарты дюймдік NPT жіптері

Терминал блогының контактілері: 8

Жұмыс кернеуі: 120VAC, 12VDC, 24VDC

Орнату кронштейні: МБ – 3,4:30 x 80, 130 H: 20, 30 (тот баспайтын болат)

Температура диапазоны: -20 ℃ -85 ℃

Сенсорлар: CROUZET механикалық қосқыш (стандартты), жақындық қосқышы (қосымша)

Үлгі: IP-67 (N4), ALS-500M (жарылыстан қорғалған)
