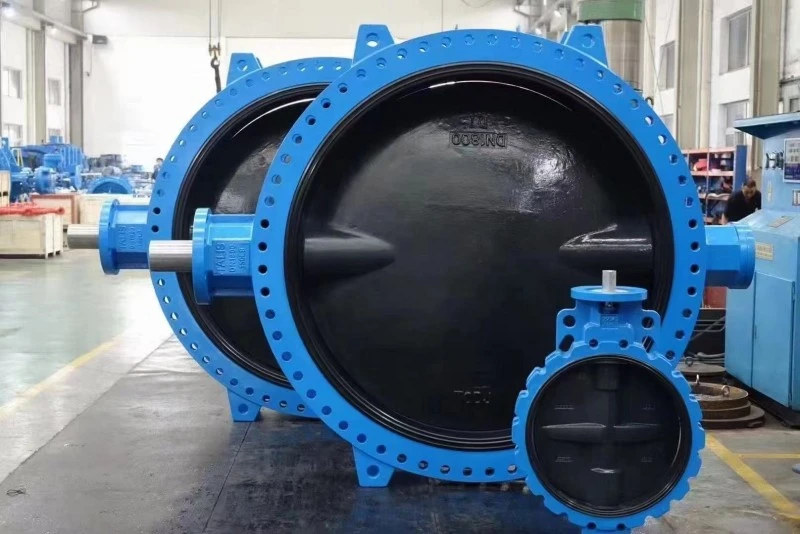

U-типті фланецті көбелек клапан

Күту клапаны U-типті фланецті көбелек клапан ұзаққа созылады, өлшемі шағын, салмағы жеңіл және бірнеше бөліктен тұрады. Сонымен қатар, оны тез ашуға және жабуға болады. Фланецті көбелек клапаны толығымен ашық күйде болғанда, көбелек пластинасының қалыңдығы ортаның клапан корпусы арқылы ағып кетуіне жалғыз қарсылық болып табылады, сондықтан клапан арқылы пайда болатын қысымның төмендеуі өте аз және ол ағынды басқару сипаттамаларына ие. U-типті фланецті көбелек клапанының тығыздағыш түрлері серпімді тығыздау және металл тығыздау болып табылады. Серпімді тығыздағыш клапан, тығыздағыш сақинаны клапан корпусына салуға немесе көбелек тақтасының айналасына орнатуға болады.

Ерекшелік

1. Көбелек клапанның құрылымы қарапайым, көлемі аз, салмағы аз, тек бірнеше бөліктен тұрады. Оған қоса, жылдам ашу және жабу үшін жай ғана 90 ° бұраңыз, бұл оны пайдалануды жеңілдетеді. Сонымен қатар, клапан сұйықтықты басқарудың жақсы сипаттамаларына ие.

2. Құрылымы қарапайым және ықшам, 90 ° тез ашылады/жабылады.

3. Өте төмен жұмыс моменті, энергияны үнемдеу.

4. Ағын қисығы түзу сызыққа қарай ұмтылып, реттеудің тамаша өнімділігін көрсетеді.

5. Материалды таңдаудың кең ауқымы, әртүрлі тасымалдағыштарға жарамды.

Жылдам ашу және жабу үшін 90 ° бұраңыз, басқару оңай. Сонымен қатар, U-типті фланецті көбелек клапан сұйықтықты басқарудың тамаша сипаттамаларына ие.

Металл герметикалық клапандардың қызмет ету мерзімі әдетте серпімді тығыздағыш клапандарға қарағанда ұзағырақ, бірақ толық герметизацияға қол жеткізу қиын.

U-типті фланецті көбелек клапан мен қос қысқышты көбелек клапаны арасындағы салыстыру

1. Материал (ұқсастық):

Клапанның корпусы: сұр шойын; Созылғыш темір; Көміртекті болат.

Клапан дискі: иілгіш темір (никельмен қапталған немесе нейлонмен қапталған); 304/316 баспайтын болат; Алюминий қола.

Клапан бағанасы: 410/416/304/316 баспайтын болат.

Клапан орны: EPDM резеңке; Нитрилді резеңке; тефлон; фторкаучук; гепарен; хлоропренді каучук; Металл клапанның орны.

2. Қысым (ұқсастық):

СЫНЫП 125/150； PN10/16/25

3. Қолдану аясы:

U-типті фланецті көбелек клапанның қысқыш немесе құлақшалы көбелек клапандарынан айырмашылығы, ол фланецті қосылымдарды пайдаланады және шеткі жағының ұзындығы қысқарады.

Ағынды бақылау үшін көбелектің клапандарын пайдалану қажет болса, ең бастысы клапанның өлшемі мен түрін дұрыс таңдау. Көбелек клапандарының құрылымдық принципі үлкен диаметрлі клапандарды жасау үшін әсіресе қолайлы. Көбелек клапандар мұнай, табиғи газ, химия және суды тазарту сияқты жалпы салаларда ғана емес, сонымен қатар жылу электр станцияларының салқындатқыш су жүйелерінде кеңінен қолданылады.

Егер ағынды басқару үшін U-типті фланецті көбелек клапанын пайдалану қажет болса, ең бастысы - клапанның өлшемі мен түрін дұрыс таңдау. Көбелек клапандарының құрылымдық принципі үлкен диаметрлі клапандарды өндіру үшін өте қолайлы. Көбелек клапандар мұнай, табиғи газ, химия және суды тазарту сияқты жалпы салаларда ғана емес, сонымен қатар жылу электр станцияларының салқындатқыш су жүйелерінде кеңінен қолданылады.
