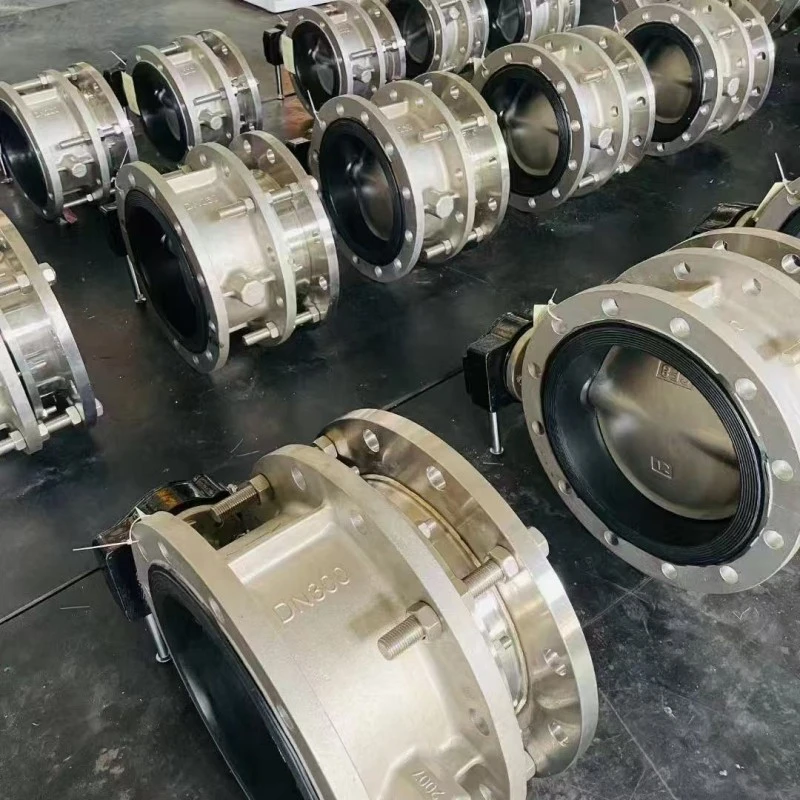

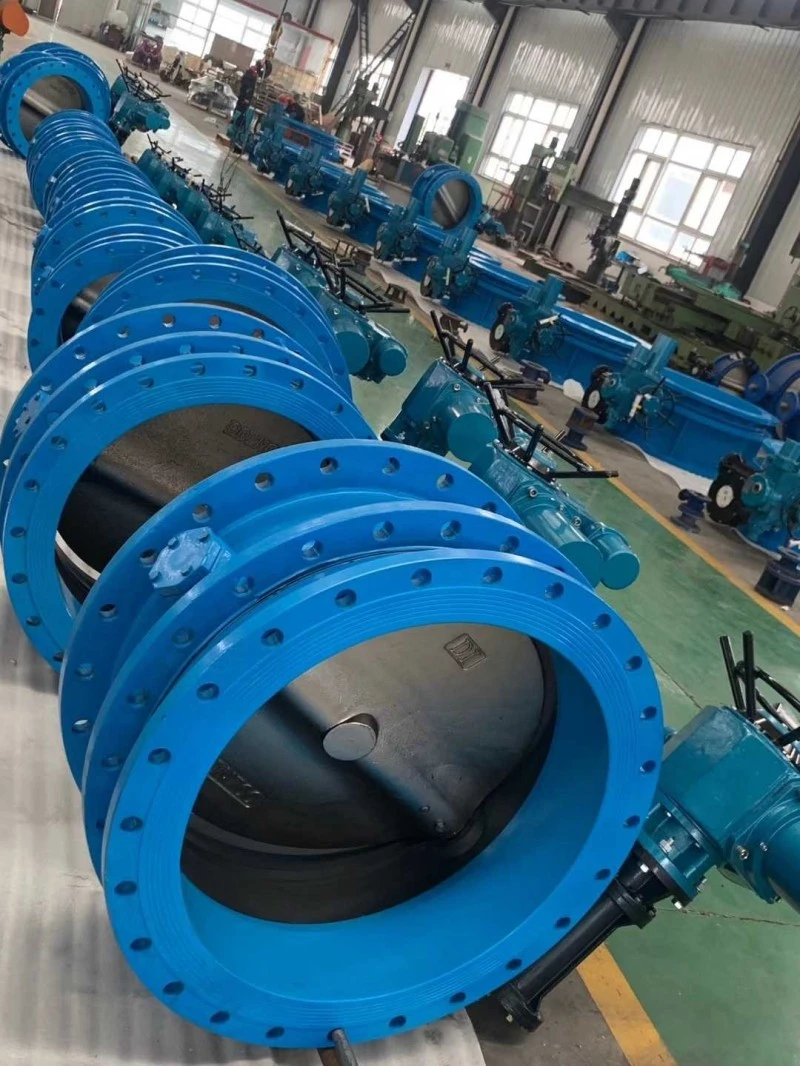

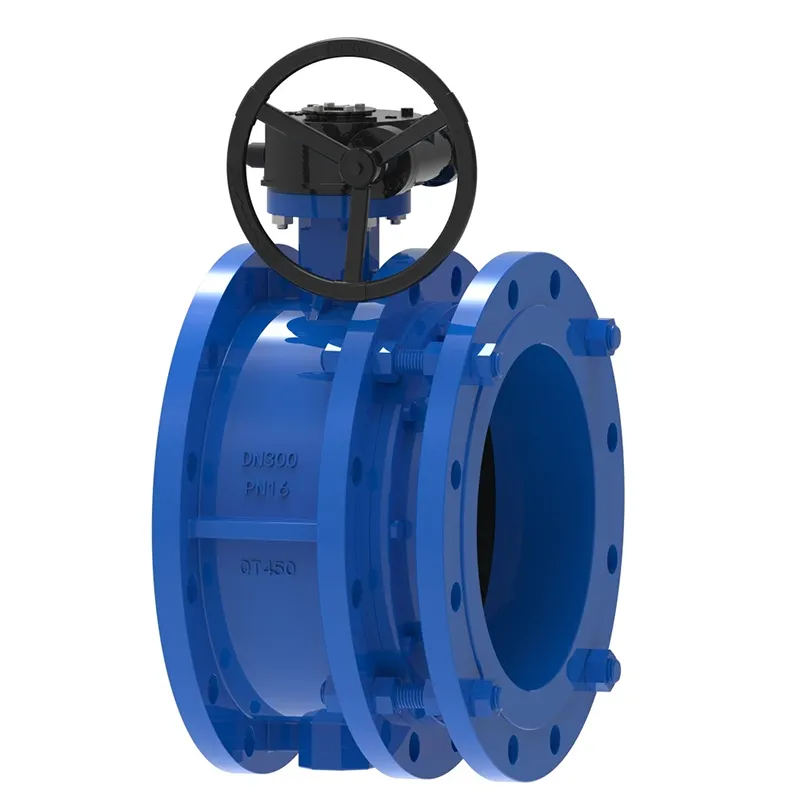

Кеңейту қосылысы концентрлі көбелек клапан

Жетілдірілген телескопиялық концентрлі көбелек клапанының көбелек тақтасы құбырдың диаметрі бағытында орнатылған. Телескопиялық көбелек клапан корпусының цилиндрлік арнасында диск тәрізді көбелек пластина осьтің айналасында айналады, айналу бұрышы 0 ° және 90 ° аралығында болады. 90 ° бұрылған кезде клапан толығымен ашық. ≤ 80 ℃ температураға жарамды, мұнай, химия, тамақ, фармацевтика, тоқыма, қағаз өндірісі, электр қуаты, сумен жабдықтау және дренажда, газ құбырларында ағынды реттеу, тасымалдаушыны ұстап тұру және құбырдың термиялық кеңеюі мен тарылуын өтеу үшін қолданылады.

Артықшылықтары:

Телескопиялық концентрлі көбелек клапан (ұзындықтың белгілі бір диапазонында созылуы мүмкін құрылымы бар) клапанды бөлшектеуді жеңілдетіп қана қоймайды, сонымен қатар құбыр желісінің кернеуін азайтады және клапанды қорғайды. Сонымен қатар, ол сонымен қатар көбелек клапандары мен компенсаторларды орнату әдісін қысып, кеңістікті ықшам етеді. Әдетте, клапандардың бұл түрлері арнайы техникалық қызмет көрсетуді қажет етпейді және тек ағып кету мен ажырату үшін кеңейту және қысқарту бөліктерін үнемі бақылауды талап етеді.

Телескопиялық концентрлі көбелек клапанын орнату әдісі үлкен артықшылықтарға ие, өйткені тек компенсаторды бөлшектеу қажет, бұл техникалық қызмет көрсету орнын айтарлықтай үнемдейді және клапансыз техникалық қызмет көрсетуге қол жеткізеді (көбелек клапандары ауыр, компенсаторлар жеңіл және еңбек сыйымдылығы төмен).

Орнату сақтық шаралары:

1. Құбырларды салу алаңында бөлшектелген кеңейту фланецтері бар көбелек клапандарын бөлшектеуге қатаң тыйым салынады; Сайтта телескопиялық көбелек клапанды бірнеше рет ұзартуға немесе қысқартуға қатаң тыйым салынады.

2. Кеңейту клапанының екі шетіндегі құбырлар концентрлі болуы керек, ал құбырлардағы екі фланецтің беті параллель болуы керек;

3. Фланецті бекітетін болттарды симметриялы түрде бұрау керек және фланецті бекітетін болттарды бір жағынан күшпен тартпаңыз;

4. Кеңейту құбыры клапанның артында орнатылады;

5. Кеңейту клапанының кеңейту бөлігін құбырдың бұрышында немесе соңында орнатуға болмайды.

6. Кеңейтетін фланецті көбелек клапаны орнату алдында тегіс орналастырылуы керек және оны өз қалауыңыз бойынша соғуға болмайды;

7. Телескопиялық концентрлі көбелек клапанының құрылымдық ұзындығы зауыттағы ең аз ұзындық болып табылады және орнату кезінде орнату ұзындығына (яғни жобалық ұзындыққа) тартылады;

Құбырлар арасындағы ұзындық кеңейту көбелек клапанының орнату ұзындығынан асып кеткенде, құбыр аралығын реттеңіз және оны зақымдамау үшін кеңейту клапанын күшпен тартпаңыз;

9. Телескопиялық концентрлі көбелек клапанының көбелек клапаны кез келген күйде орнатылуы мүмкін. Температураны өтеу үшін пайдаланылған кезде, құбырды орнату аяқталғаннан кейін, кеңейту клапанының кеңейту құбырының тартылуын болдырмау үшін құбыр осінің екі шетіне кронштейндерді орнату керек. Кронштейннің тірек күші келесі формула бойынша есептеледі және жұмыс кезінде кронштейнді алып тастауға қатаң тыйым салынады;

Қалай таңдауға болады:

Телескопиялық концентрлі көбелек клапанының құрылымдық түрі екі түрге бөлінеді: концентрлік телескопиялық көбелек клапан және эксцентрлік телескопиялық көбелек клапан. Әртүрлі жұмыс механизмдері бойынша оны құрт беріліспен басқарылатын телескопиялық көбелек клапандар, пневматикалық телескопиялық көбелек клапандары және электрлік телескопиялық көбелек клапандары бөлуге болады.

Әртүрлі тығыздағыш материалдарға сәйкес ол жұмсақ тығыздалған телескопиялық көбелек клапандарға және металл қатты тығыздалған телескопиялық көбелек клапандарға бөлінеді.

Телескопиялық концентрлі көбелек клапандар әдетте температурасы T>80 ℃ таза су құбырлары үшін қолданылады және құбырлар коррозияға ұшырамайды. Қатты тығыздалған телескопиялық көбелек клапандар әдетте температурасы T>425 ℃ болатын бу жылу тасымалдағыш құбырларында қолданылады. Сондықтан телескопиялық көбелекті клапанды таңдағанда, дұрыс таңдау жасау үшін ортаны, температураны, қысымды және т.б.
