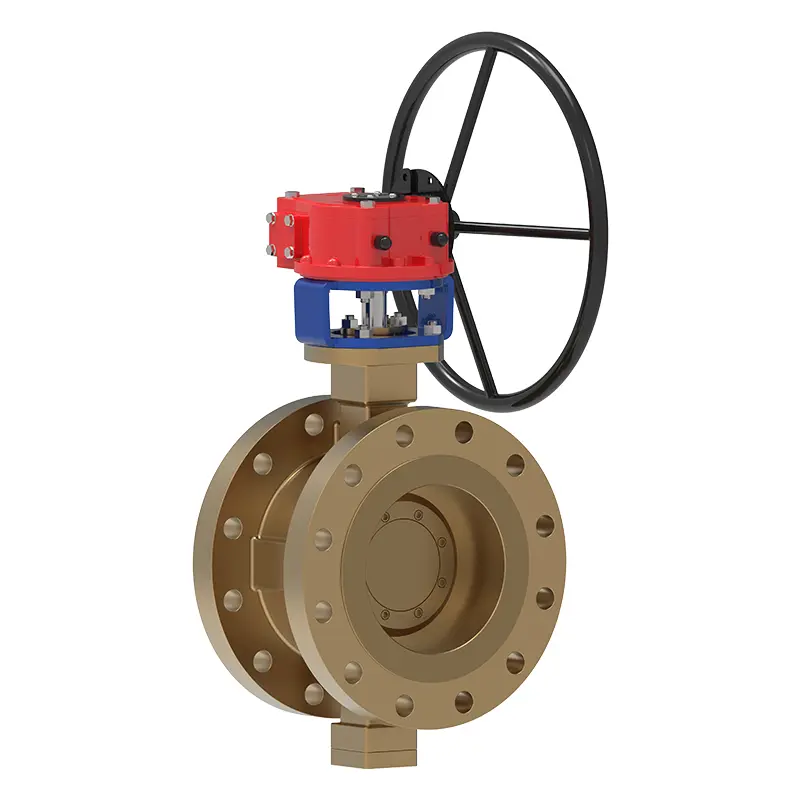

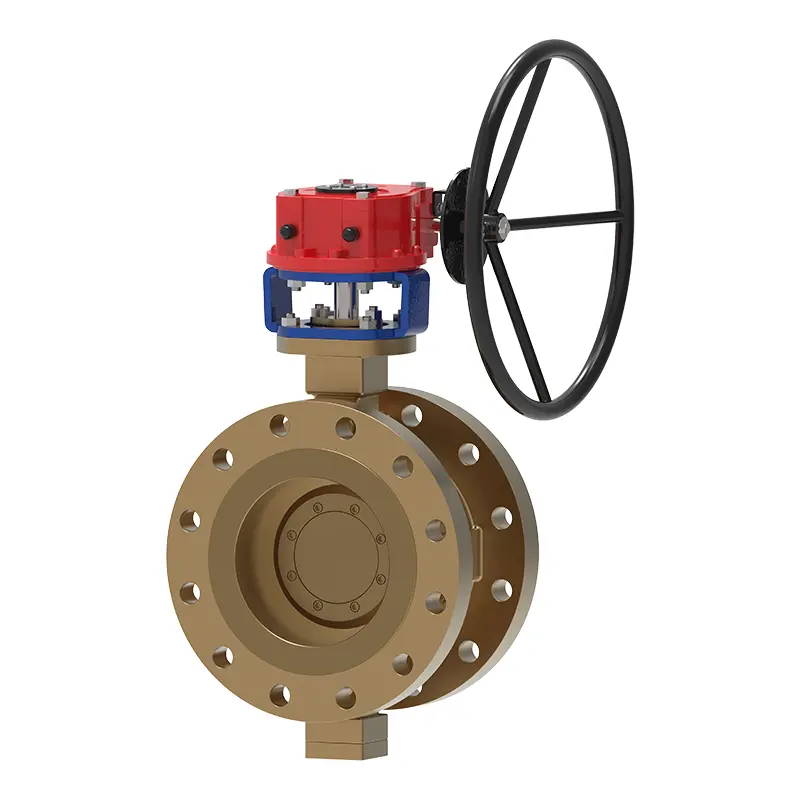

Қола үштік эксцентрикті фланецті көбелек клапан

Күтеді Қола Үш эксцентрлі ернемек көбелек клапан крутящий моментті азайту және қызмет ету мерзімін ұзарту үшін үш еселік эксцентрлік дизайнды қабылдайды. Оның алюминий қола клапан корпусы коррозияға/жоғары температураға төзімді және фланецті қосылыммен және мұнай-химия/энергетикалық сұйықтықты басқаруға жарамды бірнеше жетек режимдерімен жабдықталған. Осы үш еселенген эксцентрлік құрылымның көмегімен көбелек клапан ашу және жабу кезінде әрқашан көбелек дискі мен тығыздағыш сақина арасында тығыз орналасуды қамтамасыз етеді.

Сұрау жіберу

Өнім Сипаттамасы

Waits клапанына қош келдіңіз, біз сіз үшін коммерциялық және өнеркәсіптік қола үш еселенген эксцентрикті фланецті көбелек клапанын таңдадық. Құбырлы қосылым құбырға орнатуды жеңілдетеді. HVAC, суды тазарту және химиялық өңдеу үшін қолайлы. Олар барлық дерлік өнеркәсіптік процестерге, соның ішінде су және кәрізді тазарту, тау-кен өндіру, электр энергиясын өндіру, мұнай, газ және мұнай өңдеу, тамақ өнеркәсібі, химия және пластмасса өндірісі және басқа да көптеген салаларға жарамды.

Іске асыру стандарттары - қола үштік эксцентрикті фланецті көбелек клапан
Дизайн стандарттары	API 609, EN593
Фланец стандартты	ASME B16.5/ASME B16.47- A/B / EN1092-1/2
Байланыс	RF, RTJ, FF
Тест қабылдау	API 598 EN12266
Құрылым ұзындығы	API 6D ASME B16.10 EN558
Қысым және температура көрсеткіштері	ASME B16.34
Өрт сынағы	/
Төмен ағып кету стандарты	ISO 15848-1, API 622
Коррозияға қарсы дизайн	NACE MR 0175

Қолданылуы-қола үш еселі эксцентрлік фланецті көбелек клапан
Өлшем	NPS 2″~ NPS 80″ DN50~ DN2000
Қысым диапазоны	CL150~CL600 PN10 ~ PN100
Температура диапазоны	-15℃~425℃
Қолданба	Оны теңіз суында, тұщы суда, буда, мұнайда, табиғи газда, химиялық шикізатта, қышқыл және сілті сұйықтықтарында және басқа да орталарда, әсіресе коррозияға төзімді, жоғары температура және жоғары қысымда жұмыс жағдайында қолдануға болады.
Жүргізу режимі	Қол рычагы, беріліспен басқарылатын, пневматикалық жетек, электрлік жетек
Клапан корпусы/Клапан қақпағы	Әл – қола
Тығыздау беті	Иілгіш графиті бар тот баспайтын болат немесе Стеллит
Клапан бағанасы	Тот баспайтын болат 316, 304 немесе тұнбамен шыңдалған баспайтын болат,

Өнімділік сипаттамалары

Қола үш еселі эксцентрикті фланецті көбелек клапан - қақпа клапаны. Қақпа ортаңғы білікпен және орталық білікке жалғанған дискі бар көбелек пішінді. Диск клапан корпусының ішінде орналасқан, ал орталық білік клапан корпусының сыртындағы тұтқаға қосылған. Үш эксцентрикті эксцентрикті көбелек клапаны үш эксцентрикті орталық білік клапаны деп те аталады. Көбелек пластинасына орнатылған композициялық тот баспайтын болаттан жасалған тығыздағыш сақина ағып кетпейтін дизайнды жүзеге асырады.

Қолданбалар

Балласты және салқындату жүйелеріне арналған.

Қола үш еселі эксцентрлі фланецті көбелек клапан мұнай және газ операцияларында теңіз суын тазартуға жарамды және ұзаққа созылады.

Тұзсыздандыру қондырғылары

Порт инфрақұрылымы

Waits Bronze Үш эксцентрикті фланецті көбелек клапаны үш эксцентрлік құрылымымен тығыздау өнімділігімен ерекшеленеді, орындық пен диск арасындағы аз тозуды қамтамасыз етеді, сонымен бірге газ тасымалдағыштары үшін нөлдік ағып кетуге кепілдік беретін өздігінен қатайтылатын тығыздағышқа қол жеткізеді. Ол жоғары температураға, коррозияға және тозуға жақсы төзімділікті ұсынады, өйткені алюминий қола материалының өзі берік коррозияға және тозуға төзімділікті қамтамасыз етеді, одан әрі қатты тығыздағыш құрылымдармен және коррозияға төзімді және тозуға төзімді легирленген материалдардың бетімен жақсартады, бұл оны металлургия, энергетика, мұнай, су құбырлары/химиялық өнімдер, коррозияға қарсы заттар сияқты салалардағы қорқынышты орталарға қолайлы етеді. Үш эксцентрикті құрылыммен жасалған клапанның өзегі күштің ұтымды таралуын және төмен жұмыс моментін қамтамасыз етеді, бұл қолмен, құрт беріліспен, пневматикалық немесе электрлік іске қосу әдістерімен оңай ашуға және жабуға мүмкіндік береді. Үлкен ағын аймағын және төмен ағынға қарсылық коэффициентін ұсынатын жақсы жобаланған ағын жолы арқылы ол құбырдағы қысымның жоғалуын азайтады, жүйенің энергия тұтынуын азайтады және жалпы тиімділікті арттырады.
