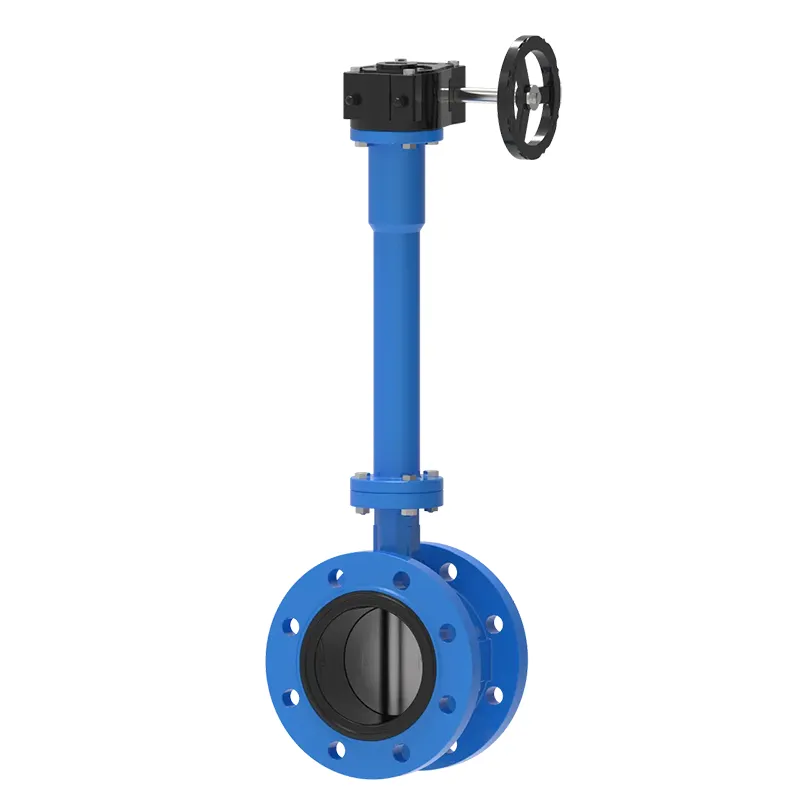

Ұзартылған тісті беріліс фланецті көбелек клапан көмілген және оқшауланған өнеркәсіптік құбыр жүйелері үшін жұмыс кедергілерін қалай шешеді?

1. Толық құрылымдық құрам және негізгі жұмыс принципі

1.1 Фланецтің, ұзартылған діңгектің және беріліс жетектерінің бөлінген құрамдас схемасы

Үш негізгі функционалды модуль клапанның барлық корпусын құрайды, олардың әрқайсысы сәйкесінше құбырды тәуелсіз қосу, моментті беру және ағынды реттеу тапсырмаларын орындайды. Екі фланецті клапанның корпусы қысымның ұзақ мерзімді ауытқуы кезінде пластинка клапандарының бос қысылуынан туындаған орташа ағып кету қаупін болдырмайтын, сәйкес келетін құбыр фланецтері бар қатты тығыздағыш қосылыстарды құрайтын толық бетті болтты қосылым пішінін қабылдайды. Ұзартылған шток жинағы кәдімгі көбелек клапандарымен салыстырғанда ең ерекшеленген бөлік болып табылады, ол тісті доңғалақты қол жетімді жерге немесе жабдық платформасына дейін ұзартады, жұмыс орнын көмілген немесе оқшауланған клапанның корпус бөлігінен бөледі.

Ұзартылған бағананың үстіңгі жағында орнатылған құрт редукторын азайту қорабы үлкен диаметрлі дискіні айналдыру үшін қажетті үлкен моментті жеңіл рульдік жұмыс күшіне айналдырады, бұл операторлар үшін физикалық еңбек қарқындылығын тиімді төмендетеді. Беріліс қорабының ішінде дәлдіктегі құрт пен құрт дөңгелекті тор құрылымы дискіні кез келген ашылу бұрышында қосалқы орналасу құрылғыларынсыз құлыптай алады, құбырдың ұзақ уақыт жұмыс істеуі үшін тұрақты бекітілген ағынды реттеу күйін жүзеге асырады. Ұзартылған бағананың ішіндегі барлық беріліс бөліктері мыңдаған ашу және жабу циклдарынан кейін беріліс сырғанысыз рульдік беріліс пен ішкі көбелек дискі арасындағы синхронды айналуды қамтамасыз ететін біріктірілген сплайн қосылымын қабылдайды.

• Қос фланецті қатты қосылым қысымның ауытқуы кезінде жалпы тығыздау тұрақтылығын жақсартады
• Реттелетін ұзартылған өзек жұмыс нүктесін көмілген/оқшауланған аумақтан шығарады
• Құрт берілістерді азайту үлкен калибрлі құбырды реттеу үшін жұмыс моментін қысқартады
• Біріктірілген сплайн дің құрылымы беріліс сырғанауының істен шығу қаупін жояды

1.2 Орташа ұстау және ағынды реттеу механизмі

Ұзартылған өзекшенің төменгі ұшына бекітілген дөңгелек көбелек дискі құбырдың көлденең қимасын толық ашуды, ішінара дроссельді және толық жабуды аяқтау үшін тік орталық осьтің айналасында 90 градусқа айналады. Диск орта ағын бағытына параллель айналғанда, құбыр кедергісіз өтуді құрайды; ағын бағытына перпендикуляр айналу кезінде дискінің сыртқы шеті сұйықтықтың, газдың және аралас ортаның нөлдік ағып кетуін қамтамасыз ету үшін клапан корпусының ішіндегі серпімді тығыздағыш сақинаға тығыз сәйкес келеді. Бұрыштық шкаласы бар беріліс қорабы дискінің айналу бұрышын 0-90 градус аралығында дәл реттей алады, бұл қарапайым тұтқалы клапандардың екі күйді ауыстырып-қосқышын басқарудың орнына үздіксіз сызықтық ағынды реттеуді жүзеге асырады.

Ұзартылған өзек клапан корпусының және ұзартылған гильзаның түйіскен жерінде көп қабатты орауыш тығыздағыш компоненттерімен жабдықталған, бұл құбыр ортасының тісті доңғалақпен және жұмыс бөліктерінің орташа ластануын болдырмай, тісті доңғалақ жетек аймағына өзек аралығымен жоғары қарай ағып кетуіне жол бермейді. Қаптама жинағы кейінірек техникалық қызмет көрсету кезінде құбырдан клапанды толығымен алып тастамай-ақ ауыстырылуы мүмкін, бұл бөлшектеуге қиын жерленген клапандарды орнында жөндеу жұмыстарын айтарлықтай жеңілдетеді.

2. Корпус, өзек және тығыздауыш құрамдас бөліктері үшін материалды сәйкестендіру стандарттары

2.1 Әр түрлі орталар үшін клапан корпусы мен диск материалының жіктелуі

Материал сыныбын таңдау нақты орташа температура мен коррозия жағдайында клапанның ұзақ мерзімді тұрақты жұмыс циклін тікелей анықтайды. Эпоксидті жабыны бар иілгіш темір клапан корпусы бейтарап су орта эрозиясына жақсы төзімді және өндірісте өңдеудің төмен қиындығы бар қалалық сумен жабдықтауда, өртке қарсы және салқындату су құбырларында кеңінен қолданылады. Көміртекті болаттан жасалған WCB корпусы 425 ℃ дейін орташа температурада тұрақты механикалық беріктікті сақтай отырып, жоғары температуралы бу және май тасымалдайтын құбырларға жарамды. Тот баспайтын болаттан жасалған CF8/CF8M корпусы химиялық қышқыл-негіз аралас ортаға және жағалаудағы тұзы бар су құбырларына сәйкес келеді, хлорид иондарынан туындаған шұңқыр коррозиясына қарсы тұрады.

Көбелек дискінің материалы әртүрлі металл жанасу беттері арасындағы электрохимиялық коррозияны болдырмау үшін клапан корпусының коррозияға төзімділік дәрежесіне сәйкес болуы керек. Тот баспайтын болаттан жасалған жабын дискі коррозиялық ортаның жұмыс жағдайлары үшін конфигурацияланған, ал қола қорытпасы дискі теңіз ағзаларының адгезиясын және электролиттік коррозияның зақымдануын болдырмау үшін теңіз суының айналмалы құбырлары үшін таңдалған. Барлық металл құйма дайындамалары құю кезінде пайда болатын ішкі деформация кернеуін жою үшін қалыптан кейін кернеуді жеңілдететін өңдеуден өтеді, ауыспалы суық және ыстық ортада клапан корпусының жарылуын болдырмайды.

2.2 Кеңейтілген діңгек пен беріліс қорабының ішкі беріліс қорабы материалдарының стандарттары

Ұзартылған өзек ұзақ мерзімді ашу және жабу циклдерінде қайталанатын бұралу жүктемесін көтереді, сондықтан жоғары берік тот баспайтын болаттан жасалған 410 немесе легирленген болат 4140 материалдары қабылданады, моментті беру кезінде өтпеу мен сынуды болдырмау үшін қатаң қаттылықты бақылау қажет. Ұзартылған өзекшенің сыртқы қорғаныс гильзасы тотқа қарсы жабыны бар жіксіз болат құбырды пайдаланады, жер астындағы топырақтың ылғалдылығын және құбырдың жылу оқшаулағыш буын крутящий беріліс білігіне жанасудан оқшаулайды, бұл ұзақ жылдар бойы жер астында көмілген ұзартылған өзек жинағының қызмет ету мерзімін едәуір ұзартады.

Беріліс қорабының ішіндегі құрт пен құрт дөңгелегі қола қорытпасына сәйкес келетін көміртекті болат құрт құрылымын қабылдайды, ол тордың айналуы кезінде өздігінен майланатын үйкеліс жұбын құрайды, майлауды тұрақты ұстау жиілігін азайтады. Беріліс қорабының қабығы жеңіл салмақты және күшті тотығуға төзімділігі бар құйылған алюминий қорытпасын пайдаланады, ол ұзақ уақыт бойы ашық ауада немесе жер асты қоймасын орналастырудан кейін қол дөңгелегі айналуын бөгеу үшін ауыр тот қабатын жасамайды.

3. Жерленген және оқшауланған құбырлардың схемаларына арналған стандартты орнату ағыны

3.1 Орнату алдындағы құбыр және параметрді растау қадамдары

Клапан корпусын көтеру және қосу алдында техниктер құбыр желісінің орнындағы схемасына сәйкес келетін өнімнің үш негізгі теңшелген параметрін растауы керек: қажетті ұзартылған шток ұзындығын анықтау үшін нақты көмілген тереңдік немесе оқшаулау қалыңдығы, сәйкес келетін фланец қысымының дәрежесін таңдау үшін құбырдың номиналды қысымы және диск пен тығыздауға қарсы материалдың талаптарға сәйкестігін тексеру үшін орташа түрі. Бағананың сәйкес келмейтін ұзындығы тісті доңғалақтың көмілген қоймаға батып кетуіне әкеледі немесе құбыр өткізгіштік оқшаулаумен жабылып, жұмыс қабілеттілігін жоғалтады; фланец қысымының сәйкес келмейтін деңгейі құбырдың жобалық қысымында фланецті тығыздағыштың ағып кетуіне әкеледі.

Алдыңғы және артқы құбырлардың фланецті тығыздау бетін мұқият тазалаңыз, болтты тарту кезінде серпімді тығыздағыштың сызатпен зақымдалуын болдырмау үшін дәнекерлеу шлактарын, тот дақтарын және қатты бөлшектердің қосымшаларын алып тастаңыз. Сәйкес келетін металл емес жалпақ тығыздағышты екі фланецтер тобының арасына орналастырыңыз және клапан корпусының офсеттік орнатылуынан туындаған тығыздағыштың эксцентрлік экструзиясын болдырмау үшін барлық фланец болттарының тесіктерін көлденеңінен туралаңыз, бұл ұзақ уақыт жұмыс істегеннен кейін жергілікті орташа ағып кету жолын қалыптастырады.

3.2 Жерленген құбырларды арнайы бекітілген және діңгектерді қорғау операциясы

Клапан корпусының фланеці толық болттармен бекітілгеннен кейін және көлденең симметриялық қатайту ретімен бекітілгеннен кейін, жергілікті деформацияны тудыру үшін клапанның қабығын тікелей экструзиялайтын үлкен қатты тастарды болдырмай, қабатты тығыздау үшін клапан корпусының айналасына сұрыпталған құмды толтырыңыз. Ұзартылған өзекшенің сыртқы қорғаныс гильзасын клапанның корпусынан жердегі жұмыс платформасына дейін су өткізбейтін коррозияға қарсы орам материалмен орау керек, жер асты жер асты сулары мен коррозиялық топырақтың өзек металл бөліктерімен жанасуын болдырмайды. Штанганың жер бетінде қуыс қорғаныш люк қақпағы сақталған, ол кейінірек тексеру және реттеу кезінде үлкен аумақты топырақты қазбай-ақ рульді басқару үшін тікелей ашылуы мүмкін.

Қалың оқшауланған ішкі құбырларды орнату үшін құбырдың оқшаулағышын орау орнында ұзартылған өзекшенің сыртқы диаметріне сәйкес келетін тік арнаны қалдырыңыз, жылу оқшаулағыш мақтаны беріліс қорабы мен сабақтың ашық бөлігінің айналасына орамаңыз, тісті майлау майының жылудың жиналуын жеделдетуіне жол бермеңіз. Орнатқаннан кейін дисктің кептелусіз айналуын және бұрыш шкаласының көрсеткіші ағынды ұстап тұрудың нақты күйіне сәйкес келетінін тексеру үшін қол дөңгелегін толық ашу және жабу сынағын өткізіңіз.

• Тығыздағыштың эксцентрлік экструзияның ағып кетуін болдырмау үшін көлденең симметриялық фланец болттарын бұрау
• Топырақ коррозиясынан ұзартылған өзекшеге арналған су өткізбейтін қорғаныс орауыш
• Редукторды оқшаулауды болдырмау үшін өзек үшін тәуелсіз тік арнаны сақтаңыз
• Орнатқаннан кейін диск кептелуінің жасырын қаупін жою үшін толық инсультті ашу-жабу сынағы

4. Негізгі өнеркәсіптік және коммуналдық құбырларды қолдану сценарийлері

4.1 Қалалық жерасты сумен жабдықтау және өртке қарсы құбыр желілері

Қалалық коммуналдық су тарату құбырлары мен көмілген өртке қарсы сақина құбырлары - бұл ұзартылған фланецті клапан үшін ең кең қолданылатын өрістер. Магистральдық құбыр тармақтарының көпшілігі жол төсемінің немесе жасыл белдеулі топырақтың астына салынады, ал қарапайым қысқа вентильді вентильдер ағынды реттеу немесе құбырды кесу жөндеу жұмыстарын жүргізген сайын кең көлемді жол қазуды қажет етеді, бұл қала қозғалысына және тұрғындардың күнделікті өміріне үлкен кедергі келтіреді.Ұзартылған бағаналы беріліс фланецті көбелек клапанжұмыс редукторының руль дөңгелегін жердегі тексеру ұңғымаларының позицияларына дейін ұзартады және барлық ашу, жабу және ағынды дроссельдеу операциялары тек ұңғыманың қақпағын ашу арқылы ғана аяқталуы мүмкін, жол бетін қазу және құбырдың топырақтарын толтыру құрылыс жұмыстарынсыз.

Қалалық өртке қарсы құбыр желілері өрт сорғылары іске қосылған кезде бірден қысымның жоғарылауы кезінде тұрақты тығыздау өнімділігін талап етеді. Қос фланецті қатты қосылым және көп қабатты серпімді тығыздағыш сақина құрылымы орташа ағынсыз лезде қысым әсерін көтере алады. Құрт берілістің өздігінен жабылатын құрылымы күнделікті күту режимінде клапанды ұзақ уақыт толық ашық ұстай алады және құбырдағы су ағынының соққысының діріліне байланысты автоматты түрде жабылмайды, бұл төтенше жағдайлар кезінде өртке қарсы судың кедергісіз өтуін қамтамасыз етеді.

4.2 Зауыттық оқшауланған орташа тасымалдау құбырлары

Химиялық зауыттың жоғары температуралы буы, ыстық майы және салқындатылған тұзды су құбырлары орташа температураның жоғалуын азайту және жұмыс орнындағы операторлар үшін беткі күйіп қалу апаттарын болдырмау үшін қалың жылу оқшаулағыш қабаттарды қажет етеді. Стандартты қысқа бағаналы көбелек клапандар қабылданса, ағынды реттеген сайын клапанның айналасындағы оқшаулау қабатын кесіп тастау керек, ал жұмыс аяқталғаннан кейін жаңа жылу оқшаулағыш мақтаны қайтадан орау қажет, нәтижесінде жылу оқшаулағыш материалдардың қайталануы және құбырдың жиі жылу жоғалуы. Ұзартылған өзек құрылымы операциялық беріліс қорабын оқшаулауды орау аймағынан бөледі, құбырдың оқшаулауын ұзақ уақыт бойы бүкіл құбырдың толық жылу оқшаулау әсерін сақтай отырып, жергілікті кесусіз тұтастай орауға болады.

Кең ауқымды тамақ өңдеу және фармацевтикалық фабриканың таза су айналымы құбырлары сонымен қатар ұзартылған бағаналы беріліс жетегі бар бұл фланецті көбелекті клапанды таңдайды. Толық тот баспайтын болаттан жасалған контакт орта бөліктері санитарлық өндіріс стандарттарына сәйкес келеді, ал беріліс жұмыс режимі өнімді өңдеудің тұрақтылығына әсер ететін лезде үлкен ағын ауытқуысыз өндірістік жабдыққа қажет орта ағынын тұрақты басқара алатын нақты шағын диапазондағы ағынды реттеуді жүзеге асырады.

4.3 Жер асты жаңбыр және кәріз суларын ағызу құбырларын салу

Кампус, индустриалды парк және тұрғын үйлердің көмілген жаңбыр сулары мен кәріз құбырлары жасыл алқаптар мен тротуарлардың астына көмілген, шашыраңқы тексеру құдықтары аралықпен сақталған. Клапанның ұзартылған өзек дизайны осы тексеру ұңғымаларының тік тереңдігіне өте жақсы сәйкес келеді, техникалық қызмет көрсету персоналы пайдалану үшін терең ұңғымаға түспей-ақ ұңғыма сағасындағы беріліс рубкасына тікелей жете алады. Иілгіш темір клапан корпусының коррозияға қарсы эпоксидті жабыны құрамында органикалық қоспалары бар ағынды сулардың ұзақ мерзімді эрозиясына қарсы тұрады, ал ауыстырылатын сыртқы тығыздағыш сақинаны құбырдан клапанның біртұтас бөлшектемей-ақ орнында ұстауға болады.

• Қалалық жерленген су құбырлары клапандарды реттеу кезінде жол қазу жұмыстарын жояды
• Оқшауланған зауыттық құбырлар термиялық мақтаны қайталап кесуді және қайта орауды болдырмайды
• Өрт құбырының беріліс механизмінің өздігінен құлыпталуы су ағынының діріл астында кездейсоқ жабылуын болдырмайды
• Кәріз құбырларының коррозияға қарсы жабыны ұзақ мерзімді органикалық орта эрозияға бейімделеді

6. Тұрақты тексеру және ұзақ мерзімді коррозияға қарсы техникалық қызмет көрсету жөніндегі нұсқаулықтар

Жерленген және оқшауланған орнату орталары клапанның сыртқы құрамдас бөліктерінің қартаюын тездетеді, сондықтан құбырды пайдалану кезінде кенеттен бітеу ақауын немесе трансмиссияның кептелуін болдырмау үшін стандартталған мерзімді тексеру және техникалық қызмет көрсету циклдері әртүрлі жұмыс жағдайларына сәйкес тұжырымдалуы керек.Ұзартылған бағаналы беріліс фланецті көбелек клапанБөлінетін ауыстырылатын тозатын бөлшектер дизайны бар, техникалық қызмет көрсету операцияларының көпшілігін құбырды өшірусіз және интегралды клапанды бөлшектемей-ақ орындап аяқтауға болады, бұл техникалық қызмет көрсету жұмыстарынан туындаған құбыр жүйесінің тоқтап қалу ұзақтығын едәуір қысқартады.

6.1 Редуктордың жұмыс бөліктерін ай сайынғы жоспарлы тексеру элементтері

Жердегі люк қақпағын немесе құбыр өткізгішінің оқшаулауында сақталған жұмыс арнасын ашыңыз, толық инсультті ашу және жабу үшін қол дөңгелегін алға-артқа айналдырыңыз, айналу процесінде қалыптан тыс бітелу және қалыптан тыс үйкеліс шуы бар-жоғын қадағалаңыз. Көрсетілген ашылу дәрежесі дискінің нақты ағынды тоқтату күйіне сәйкес келетінін растау үшін беріліс қорабының бұрыштық шкаласы көрсеткішін тексеріңіз. Беріліс қорабының қабығындағы беткі шаң мен дымқыл балшық дақтарын сүртіңіз, өзек орауышының жоғарғы жағында орташа ағып кету ізінің бар-жоғын тексеріңіз және ораманы келесі ауыстыру тәртібі үшін ағып кету мөлшерін жазып алыңыз.

Жер асты дымқыл тексеру ұңғымаларында орнатылған беріліс қораптары үшін сыртқы қабықты ай сайын құрғақ шүберекпен сүртіп, бетіне жабысқан конденсацияланған су тамшыларын кетіріңіз, бұл алюминий қорытпасының қабықшасының ұзақ мерзімді ылғалды коррозиясының ішкі тығыздағыш май қуысына перфорациялануын туғызбауын болдырмайды. Қол дөңгелегі айналу кедергісі алдыңғы тексеру жазбасымен салыстырғанда анық жоғарыласа, қосымша майлау майды резервте қалдырылған майды бүрку саптамасы арқылы беріліс қорабына айдау керек.

6.2 Жыл сайынғы терең коррозияға қарсы және тығыздағышты ауыстыруға техникалық қызмет көрсету

Жыл сайын ұзартылған өзекшенің сыртқы қорғаныс гильзасын коррозияға қарсы толық тексеруді жүргізіңіз, сыртқы су өткізбейтін тотқа қарсы оралған материалда жарылғанын, құлағанын және жең саңылауына топырақ суының ағып кетуін тексеріңіз. Зақымдалған коррозияға қарсы орауыш бөліктерін жаңа су өткізбейтін орамды материалмен қайта орау қажет, ал жер асты коррозиялық ортаның металл өзекшемен жанасуын бөгеу үшін тотқа қарсы нығыздаушы желіммен тығыздалған.

Жыл сайынғы құбырды өшіруге техникалық қызмет көрсету кезінде фланецті бөлшектеу арқылы клапан корпусының ішіндегі ескірген серпімді тығыздағыш сақинасын алыңыз, оны орташа температура мен коррозия дәрежесіне сәйкес келетін жаңа тығыздағыш сақинамен ауыстырыңыз. Көбелек дискінің бетіндегі сызат пен коррозия дәрежесін тексеріңіз, диск бетіндегі аздаған тот дақтарын жылтыратыңыз және жөндеңіз және клапан корпусына қайта орнатпас бұрын коррозияға қарсы қосымша өңдеуді орындаңыз. Барлық ауыстырылған ескі тығыздағыш керек-жарақтар кездейсоқ лақтырылмай, өндірістік қалдықтарды басқару стандарттарына сәйкес жіктеледі және қайта өңделеді.

• Беріліс қорабының кептелуін жасырын қауіпті экранға шығару үшін ай сайынғы толық инсультті айналу сынағы
• Айналу моменті айқын артқан кезде, тісті берілістерді уақтылы майлау
• Зақымдалған өзекшенің сыртқы су өткізбейтін коррозияға қарсы қабатын жыл сайын қайта орау
• Құбырды тұрақты өшіру кезіндегі ескірген ішкі тығыздағыш сақинаны ауыстырыңыз
